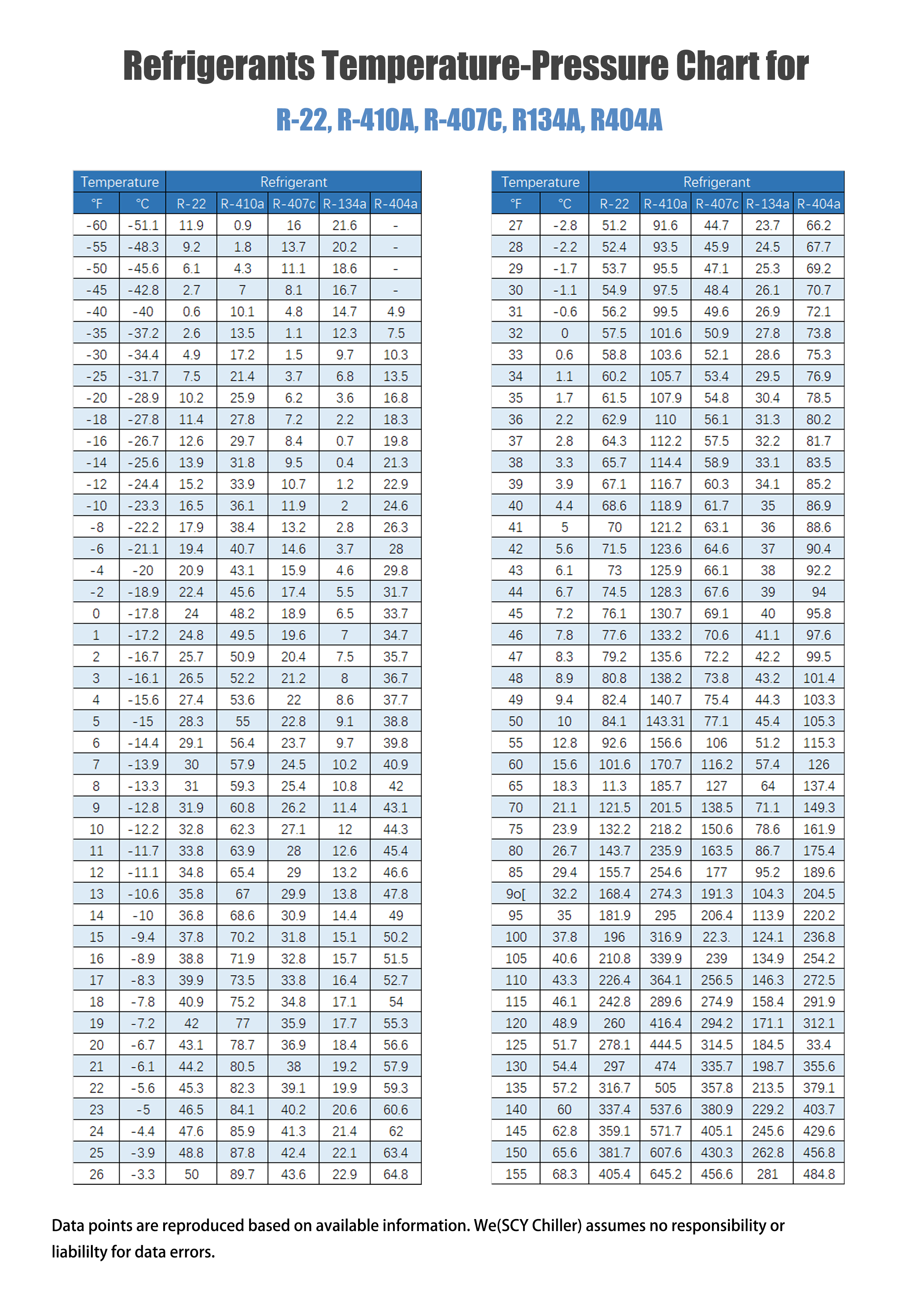

R-22、R-410A、R-407C、R134A、R404Aの冷媒温度-圧力チャート

ポストする 沿って レオ

温度

冷媒
°F ℃ R-22 R-410a R-407c R-134a R-404a
-60 -51.1 11.9 0.9 16 21.6 –
-55 -48.3 9.2 1.8 13.7 20.2 –
-50 -45.6 6.1 4.3 11.1 18.6 –
-45 -42.8 2.7 7 8.1 16.7 –
-40 -40 0.6 10.1 4.8 14.7 4.9
-35 -37.2 2.6 13.5 1.1 12.3 7.5
-30 -34.4 4.9 17.2 1.5 9.7 10.3
-25 -31.7 7.5 21.4 3.7 6.8 13.5
-20 -28.9 10.2 25.9 6.2 3.6 16.8
-18 -27.8 11.4 27.8 7.2 2.2 18.3
-16 -26.7 12.6 29.7 8.4 0。7 19.8
-14 -25.6 13.9 31.8 9.5 0.4 21.3
-12 -24.4 15.2 33.9 10.7 1.2 22.9
-10 -23.3 16.5 36.1 11.9 2 24.6
-8 -22.2 17.9 38.4 13.2 2.8 26.3
-6 -21.1 19.4 40.7 14.6 3.7 28
-4 -20 20.9 43.1 1-s 4.6 29.8
-2 -18.9 22.4 45.6 17.4 1-s 31.7
0 -17.8 24 48.2 18.9 6.5 33.7
1 -17.2 24.8 49.5 19.6 7 34.7
2 -16.7 25.7 50.9 20.4 7.5 35.7
3 -16.1 26.5 52.2 21.2 8 36.7
4 -15.6 27.4 53.6 22 8.6 37.7
5 -15 28.3 55 22.8 9.1 38.8
6 -14.4 29.1 56.4 23.7 9.7 39.8
7 -13.9 30 57.9 24.5 10.2 40.9
8 -13.3 31 59.3 25.4 10.8 42
9 -12.8 1-s 60.8 26.2 11.4 43.1
（US）RTとは何ですか？冷凍トンという用語は、北米で一般的に使用されており、主に使用されています。これは、冷凍機の冷却能力の測定単位です。いくつかのバリエーションがあり、1トンの冷蔵または単にRTと呼ばれることもあります。冷凍トンという用語は少し… -12.2 32.8 62.3 27.1 12 44.3
11 -11.7 33.8 63.9 28 12.6 45.4
12 -11.1 34.8 65.4 29 13.2 46.6
13 -10.6 35.8 67 29.9 13.8 47.8
14 -10 36.8 68.6 30.9 14.4 49
15 -9.4 37.8 70.2 31.8 15.1 50.2
16 -8.9 38.8 71.9 32.8 15.7 51.5
17 -8.3 39.9 73.5 33.8 16.4 52.7
18 -7.8 40.9 75.2 34.8 17.1 54
19 -7.2 42 77 35.9 17.7 55.3
20 -6.7 43.1 78.7 36.9 18.4 56.6
適切なバッファータンクの選び方 -6.1 44.2 80.5 38 19.2 57.9
22 -5.6 45.3 82.3 39.1 19.9 59.3
23 -5 46.5 84.1 40.2 20.6 60.6
24 -4.4 47.6 85.9 41.3 21.4 62
25 -3.9 48.8 87.8 42.4 22.1 63.4
26 -3.3 50 89.7 43.6 22.9 64.8
27 -2.8 51.2 91.6 44.7 23.7 66.2
28 -2.2 52.4 93.5 45.9 24.5 67.7
29 -1.7 53.7 95.5 47.1 25.3 69.2
30 -1.1 54.9 97.5 48.4 26.1 70.7
31 -0.6 56.2 99.5 49.6 26.9 72.1
32 0 57.5 101.6 50.9 27.8 73.8
33 0.6 58.8 103.6 52.1 28.6 75.3
34 1.1 60.2 105.7 53.4 29.5 76.9
35 1.7 61.5 107.9 54.8 30.4 78.5
36 2.2 62.9 110 56.1 31.3 80.2
37 2.8 64.3 112.2 57.5 32.2 81.7
38 3.3 65.7 114.4 58.9 33.1 83.5
39 3.9 67.1 116.7 60.3 34.1 85.2
40 4.4 68.6 118.9 61.7 35 86.9
41 5 70 121.2 63.1 36 88.6
42 5.6 71.5 123.6 64.6 37 90.4
43 6.1 73 125.9 66.1 38 92.2
44 6.7 74.5 128.3 67.6 39 94
45 7.2 76.1 130.7 69.1 40 95.8
46 7.8 77.6 133.2 70.6 41.1 97.6
47 8.3 79.2 135.6 72.2 42.2 99.5
48 8.9 80.8 138.2 73.8 43.2 101.4
49 9.4 82.4 140.7 75.4 44.3 103.3
50 （US）RTとは何ですか？冷凍トンという用語は、北米で一般的に使用されており、主に使用されています。これは、冷凍機の冷却能力の測定単位です。いくつかのバリエーションがあり、1トンの冷蔵または単にRTと呼ばれることもあります。冷凍トンという用語は少し… 84.1 143.31 77.1 45.4 105.3
55 12.8 92.6 156.6 106 51.2 115.3
60 15.6 101.6 170.7 116.2 57.4 126
65 18.3 11.3 185.7 127 64 137.4
70 21.1 121.5 201.5 138.5 71.1 149.3
75 23.9 132.2 218.2 150.6 78.6 161.9
80 26.7 143.7 235.9 163.5 86.7 175.4
85 29.4 155.7 254.6 177 95.2 189.6
9時[ 32.2 168.4 274.3 191.3 104.3 204.5
95 35 181.9 295 206.4 113.9 220.2
100 37.8 196 316.9 22.3。 124.1 236.8
105 40.6 210.8 339.9 239 134.9 254.2
110 43.3 226.4 364.1 256.5 146.3 272.5
115 46.1 242.8 289.6 274.9 158.4 291.9
120 48.9 260 416.4 294.2 171.1 312.1
125 51.7 278.1 444.5 314.5 184.5 33.4
130 54.4 297 474 335.7 198.7 355.6
135 57.2 316.7 505 357.8 213.5 379.1
140 60 337.4 537.6 380.9 229.2 403.7
145 62.8 359.1 571.7 405.1 245.6 429.6
150 65.6 381.7 607.6 430.3 262.8 456.8
155 68.3 405.4 645.2 456.6 281 484.8

データ ポイントは、入手可能な情報に基づいて再現されます。私たち (SCY チラー) は、データの誤りについて一切責任を負わないものとします。

このチャートをダウンロード ここ。

レオ

こんにちは！私はレオです。産業用冷凍機に関する 10 年以上の専門知識をお客様に提供しています。私はここで、私の専門的な旅から得た洞察、ヒント、ソリューションを共有し、産業用冷却のニーズにお応えしたいと考えています。私のブログへようこそ。このスペースを皆さんと共有できることを楽しみにしています。

“2”へのコメント(2)

  1. フリオ・カンポス のコメント:

    こんにちは、レオ。
    -60℃の温度で動作する凍結乾燥機内のr404aガスのゲージ圧力はいくらですか?

    応答
    • レオ のコメント:

      -60℃の温度における R404a 冷媒の場合、対応する圧力は通常、通常の動作範囲を下回ります。正確な値を見つけるには、R404a に固有の圧力温度 (PT) グラフを参照する必要があります。現在、そのようなデータは手元にありません。ただし、このような低温での動作には特殊な装置が必要になる場合があることに注意してください。

      応答
