Conoscenze tecniche

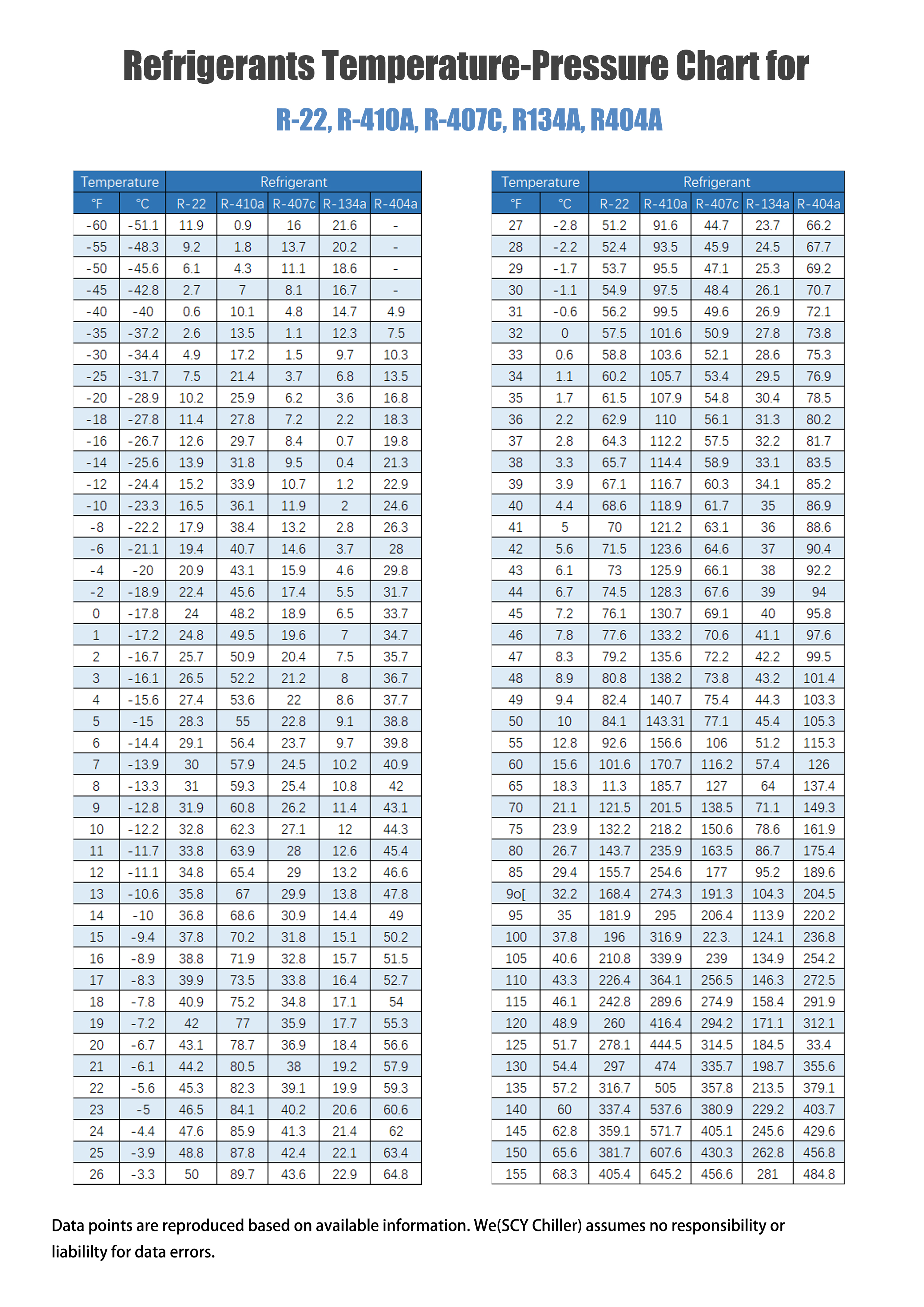

Tabella temperatura-pressione refrigeranti per R-22, R-410A, R-407C, R134A, R404A

Pubblicato il E Leo

Temperatura

Refrigerante
°F °C R-22 R-410a R-407c R-134a R-404a
-60 -51.1 11.9 0.9 16 21.6 –
-55 -48.3 9.2 1.8 13.7 20.2 –
-50 -45.6 6.1 4.3 11.1 18.6 –
-45 -42.8 2.7 7 8.1 16.7 –
-40 -40 0.6 10.1 4.8 14.7 4.9
-35 -37.2 2.6 13.5 1.1 12.3 7.5
-30 -34.4 4.9 17.2 1.5 9.7 10.3
-25 -31.7 7.5 21.4 3.7 6.8 13.5
-20 -28.9 10.2 25.9 6.2 3.6 16.8
-18 -27.8 11.4 27.8 7.2 2.2 18.3
-16 -26.7 12.6 29.7 8.4 0.7 19.8
-14 -25.6 13.9 31.8 9.5 0.4 21.3
-12 -24.4 15.2 33.9 10.7 1.2 22.9
-10 -23.3 16.5 36.1 11.9 2 24.6
-8 -22.2 17.9 38.4 13.2 2.8 26.3
-6 -21.1 19.4 40.7 14.6 3.7 28
-4 -20 20.9 43.1 15.9 4.6 29.8
-2 -18.9 22.4 45.6 17.4 5.5 31.7
0 -17.8 24 48.2 18.9 6.5 33.7
1 -17.2 24.8 49.5 19.6 7 34.7
2 -16.7 25.7 50.9 20.4 7.5 35.7
3 -16.1 26.5 52.2 21.2 8 36.7
4 -15.6 27.4 53.6 22 8.6 37.7
5 -15 28.3 55 22.8 9.1 38.8
6 -14.4 29.1 56.4 23.7 9.7 39.8
7 -13.9 30 57.9 24.5 10.2 40.9
8 -13.3 31 59.3 25.4 10.8 42
9 -12.8 31.9 60.8 26.2 11.4 43.1
10 -12.2 32.8 62.3 27.1 12 44.3
11 -11.7 33.8 63.9 28 12.6 45.4
12 -11.1 34.8 65.4 29 13.2 46.6
13 -10.6 35.8 67 29.9 13.8 47.8
14 -10 36.8 68.6 30.9 14.4 49
15 -9.4 37.8 70.2 31.8 15.1 50.2
16 -8.9 38.8 71.9 32.8 15.7 51.5
17 -8.3 39.9 73.5 33.8 16.4 52.7
18 -7.8 40.9 75.2 34.8 17.1 54
19 -7.2 42 77 35.9 17.7 55.3
20 -6.7 43.1 78.7 36.9 18.4 56.6
21 -6.1 44.2 80,5 38 19.2 57.9
22 -5.6 45.3 82.3 39.1 19.9 59.3
23 -5 46.5 84.1 40.2 20.6 60.6
24 -4.4 47.6 85,9 41.3 21.4 62
25 -3.9 48.8 87.8 42.4 22.1 63.4
26 -3.3 50 89,7 43.6 22.9 64.8
27 -2.8 51.2 91.6 44.7 23.7 66.2
28 -2.2 52.4 93,5 45.9 24.5 67.7
29 -1.7 53.7 95,5 47.1 25.3 69.2
30 -1.1 54.9 97,5 48.4 26.1 70.7
31 -0,6 56.2 99,5 49.6 26.9 72.1
32 0 57.5 101.6 50.9 27.8 73.8
33 0.6 58.8 103.6 52.1 28.6 75.3
34 1.1 60.2 105,7 53.4 29.5 76,9
35 1.7 61.5 107,9 54.8 30.4 78,5
36 2.2 62.9 110 56.1 31.3 80.2
37 2.8 64.3 112.2 57.5 32.2 81.7
38 3.3 65.7 114.4 58.9 33.1 83,5
39 3.9 67.1 116,7 60.3 34.1 85.2
40 4.4 68.6 118,9 61.7 35 86,9
41 5 70 121.2 63.1 36 88.6
42 5.6 71.5 123,6 64.6 37 90.4
43 6.1 73 125,9 66.1 38 92.2
44 6.7 74,5 128.3 67.6 39 94
45 7.2 76.1 130,7 69.1 40 95,8
46 7.8 77.6 133.2 70.6 41.1 97,6
47 8.3 79.2 135,6 72.2 42.2 99,5
48 8.9 80.8 138.2 73.8 43.2 101.4
49 9.4 82.4 140,7 75.4 44.3 103.3
50 10 84.1 143.31 77.1 45.4 105.3
55 12.8 92,6 156,6 106 51.2 115.3
60 15.6 101.6 170,7 116.2 57.4 126
65 18.3 11.3 185,7 127 64 137.4
70 21.1 121,5 201.5 138,5 71.1 149.3
75 23.9 132.2 218.2 150,6 78.6 161,9
80 26.7 143,7 235,9 163,5 86,7 175,4
85 29.4 155,7 254,6 177 95.2 189,6
9o[ 32.2 168,4 274.3 191.3 104.3 204,5
95 35 181,9 295 206.4 113,9 220.2
100 37.8 196 316,9 22.3. 124.1 236,8
105 40.6 210,8 339,9 239 134,9 254.2
110 43.3 226,4 364.1 256,5 146,3 272,5
115 46.1 242,8 289,6 274,9 158,4 291,9
120 48.9 260 416,4 294.2 171.1 312.1
125 51.7 278.1 444,5 314,5 184,5 33.4
130 54.4 297 474 335,7 198,7 355,6
135 57.2 316,7 505 357,8 213,5 379.1
140 60 337.4 537,6 380,9 229.2 403.7
145 62.8 359.1 571,7 405.1 245,6 429,6
150 65.6 381,7 607.6 430.3 262,8 456,8
155 68.3 405.4 645.2 456,6 281 484,8

I punti dati vengono riprodotti in base alle informazioni disponibili. Noi (SCY Chiller) non ci assumiamo alcuna responsabilità per errori nei dati.

Scarica questo grafico Qui.

Leo

Ciao! Sono Leo, portando oltre un decennio di competenze nelle macchine per refrigerati industriali al tuo servizio. Sono qui per condividere approfondimenti, suggerimenti e soluzioni del mio viaggio professionale, sperando di aiutarti nelle tue esigenze di raffreddamento industriale. Benvenuti nel mio blog e sono entusiasta di condividere questo spazio con te.

2 pensieri su “Tabella temperatura-pressione refrigeranti per R-22, R-410A, R-407C, R134A, R404A”

  1. Giulio Campos dice:

    Ciao Leone.
    Qual è la pressione relativa del gas r404a in un liofilizzatore che funziona a una temperatura di -60ºC?

    Rispondere
    • Leo dice:

      Per il refrigerante R404a a una temperatura di -60ºC, la pressione corrispondente è generalmente inferiore al normale intervallo operativo. Per trovare il valore esatto è necessario consultare il grafico pressione-temperatura (PT) specifico dell'R404a. Al momento non abbiamo a disposizione tali dati. Tuttavia, ricorda che il funzionamento a temperature così basse potrebbe richiedere attrezzature specializzate.

      Rispondere
