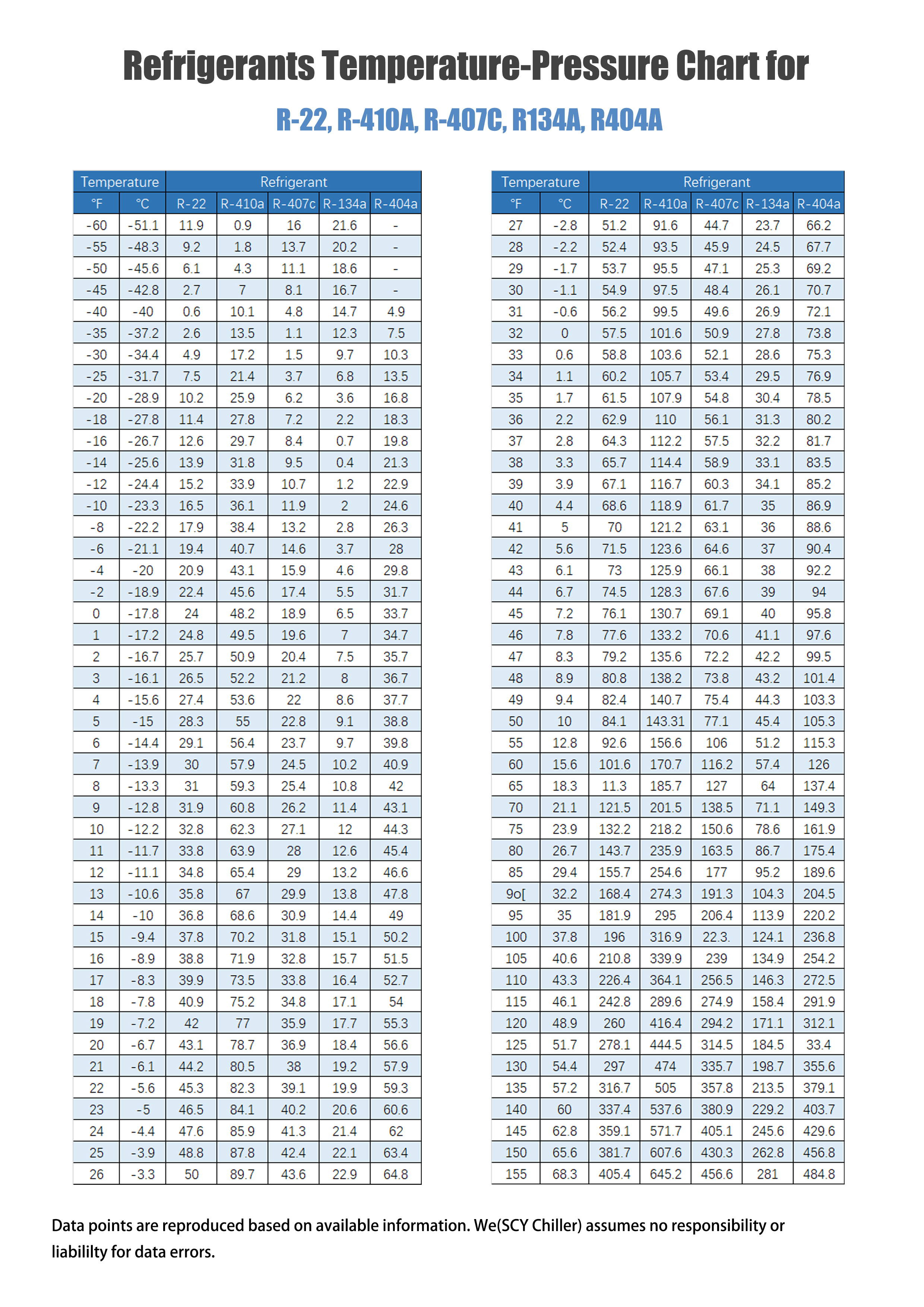

R-22, R-410A, R-407C, R134A, R404A에 대한 냉매 온도-압력 차트

게시일 으로 사자 별자리

온도

냉각제
° F ° C R-22 R-410a R-407c R-134a R-404a
-60 -51.1 11.9 0.9 16 21.6 –
-55 -48.3 9.2 1.8 13.7 20.2 –
-50 -45.6 6.1 4.3 11.1 18.6 –
-45 -42.8 2.7 7 8.1 16.7 –
-40 -40 0.6 10.1 4.8 14.7 4.9
-35 -37.2 2.6 13.5 1.1 12.3 7.5
-30 -34.4 4.9 17.2 1.5 9.7 10.3
-25 -31.7 7.5 21.4 3.7 800 2 7 13.5
-20 -28.9 10.2 25.9 6.2 3.6 16.8
-18 -27.8 11.4 27.8 7.2 2.2 18.3
-16 -26.7 12.6 29.7 8.4 0.7 19.8
-14 -25.6 13.9 31.8 9.5 0.4 21.3
-12 -24.4 15.2 33.9 10.7 1.2 22.9
-10 -23.3 16.5 36.1 11.9 2 24.6
-8 -22.2 17.9 38.4 13.2 2.8 26.3
-6 -21.1 19.4 40.7 14.6 3.7 28
-4 -20 20.9 43.1 15.9 4.6 29.8
-2 -18.9 22.4 45.6 17.4 5.5 31.7
0 -17.8 24 48.2 18.9 6.5 33.7
1 -17.2 24.8 49.5 19.6 7 34.7
2 -16.7 25.7 50.9 20.4 7.5 35.7
삼 -16.1 26.5 52.2 21.2 8 36.7
4 -15.6 27.4 53.6 22 8.6 37.7
5 -15 28.3 55 22.8 9.1 38.8
6 -14.4 29.1 56.4 23.7 9.7 39.8
7 -13.9 30 57.9 24.5 10.2 40.9
8 -13.3 31 59.3 25.4 10.8 42
9 -12.8 31.9 60.8 26.2 11.4 43.1
10 -12.2 32.8 62.3 27.1 12 44.3
11 -11.7 33.8 63.9 28 12.6 45.4
12 -11.1 34.8 65.4 29 13.2 46.6
13 -10.6 35.8 67 29.9 13.8 47.8
14 -10 36.8 68.6 30.9 14.4 49
15 -9.4 37.8 70.2 31.8 15.1 50.2
16 -8.9 38.8 71.9 32.8 15.7 51.5
17 -8.3 39.9 73.5 33.8 16.4 52.7
18 -7.8 40.9 75.2 34.8 17.1 54
19 -7.2 42 77 35.9 17.7 55.3
20 -6.7 43.1 78.7 36.9 18.4 56.6
21 -6.1 44.2 80.5 38 19.2 57.9
22 -5.6 45.3 82.3 39.1 19.9 59.3
23 -5 46.5 84.1 40.2 20.6 60.6
24 -4.4 47.6 85.9 41.3 21.4 62
25 -3.9 48.8 87.8 42.4 22.1 63.4
26 -3.3 50 89.7 43.6 22.9 64.8
27 -2.8 51.2 91.6 44.7 23.7 66.2
28 -2.2 52.4 93.5 45.9 24.5 67.7
29 -1.7 53.7 95.5 47.1 저온 냉각기800-2-s 69.2
30 -1.1 54.9 97.5 48.4 26.1 70.7
31 -0.6 56.2 99.5 49.6 26.9 저온 냉각기800-2-s
32 0 57.5 101.6 50.9 27.8 73.8
33 0.6 58.8 103.6 52.1 28.6 75.3
34 1.1 60.2 105.7 53.4 29.5 76.9
35 1.7 61.5 107.9 54.8 30.4 78.5
36 2.2 62.9 110 56.1 31.3 80.2
37 2.8 64.3 112.2 57.5 32.2 81.7
38 3.3 65.7 114.4 58.9 33.1 83.5
39 3.9 67.1 116.7 60.3 34.1 85.2
40 4.4 68.6 118.9 61.7 35 86.9
41 5 70 121.2 63.1 36 88.6
42 5.6 71.5 123.6 64.6 37 90.4
43 6.1 73 125.9 66.1 38 92.2
44 6.7 74.5 128.3 67.6 39 94
45 7.2 76.1 130.7 69.1 40 95.8
46 7.8 77.6 133.2 70.6 41.1 97.6
47 8.3 79.2 135.6 72.2 42.2 99.5
48 8.9 80.8 138.2 73.8 43.2 101.4
49 9.4 82.4 140.7 75.4 44.3 103.3
50 10 84.1 143.31 77.1 45.4 105.3
55 12.8 92.6 156.6 106 51.2 115.3
60 15.6 101.6 170.7 116.2 57.4 126
65 18.3 11.3 185.7 127 64 137.4
70 21.1 121.5 201.5 138.5 71.1 149.3
75 23.9 132.2 218.2 150.6 78.6 161.9
80 26.7 143.7 235.9 163.5 86.7 175.4
85 29.4 155.7 254.6 177 95.2 189.6
9o[ 32.2 168.4 274.3 191.3 104.3 204.5
95 35 181.9 295 206.4 113.9 220.2
100 37.8 196 316.9 22.3. 124.1 236.8
105 40.6 210.8 339.9 239 134.9 254.2
110 43.3 226.4 364.1 256.5 146.3 272.5
115 46.1 242.8 289.6 274.9 158.4 291.9
120 48.9 260 416.4 294.2 171.1 312.1
125 51.7 278.1 444.5 314.5 184.5 33.4
130 54.4 297 474 335.7 198.7 355.6
135 57.2 316.7 505 357.8 213.5 379.1
140 60 337.4 537.6 380.9 229.2 403.7
145 62.8 359.1 571.7 405.1 245.6 429.6
150 65.6 381.7 607.6 430.3 262.8 456.8
155 68.3 405.4 645.2 456.6 281 484.8

데이터 포인트는 사용 가능한 정보를 기반으로 재생산됩니다. 우리(SCY Chiller)는 데이터 오류에 대해 어떠한 책임도 지지 않습니다.

이 차트 다운로드 여기.

사자 별자리

안녕하세요! 저는 산업용 냉각기 분야에서 10년이 넘는 전문 지식을 귀하의 서비스에 제공하는 Leo입니다. 저는 귀하의 산업용 냉각 요구 사항에 도움이 되기를 바라며 저의 전문적인 여정에서 얻은 통찰력, 팁 및 솔루션을 공유하기 위해 왔습니다. 제 블로그에 오신 것을 환영합니다. 이 공간을 여러분과 공유하게 되어 기쁘게 생각합니다.

2 "에 대한 생각R-22, R-410A, R-407C, R134A, R404A에 대한 냉매 온도-압력 차트”

    • 사자 별자리 말한다 :

      -60°C 온도의 R404a 냉매의 경우 해당 압력은 일반적으로 일반적인 작동 범위보다 낮습니다. 정확한 값을 찾으려면 R404a와 관련된 압력-온도(PT) 차트를 참조해야 합니다. 현재로서는 그러한 데이터가 없습니다. 그러나 이렇게 낮은 온도에서 작동하려면 특수 장비가 필요할 수 있다는 점을 기억하십시오.
