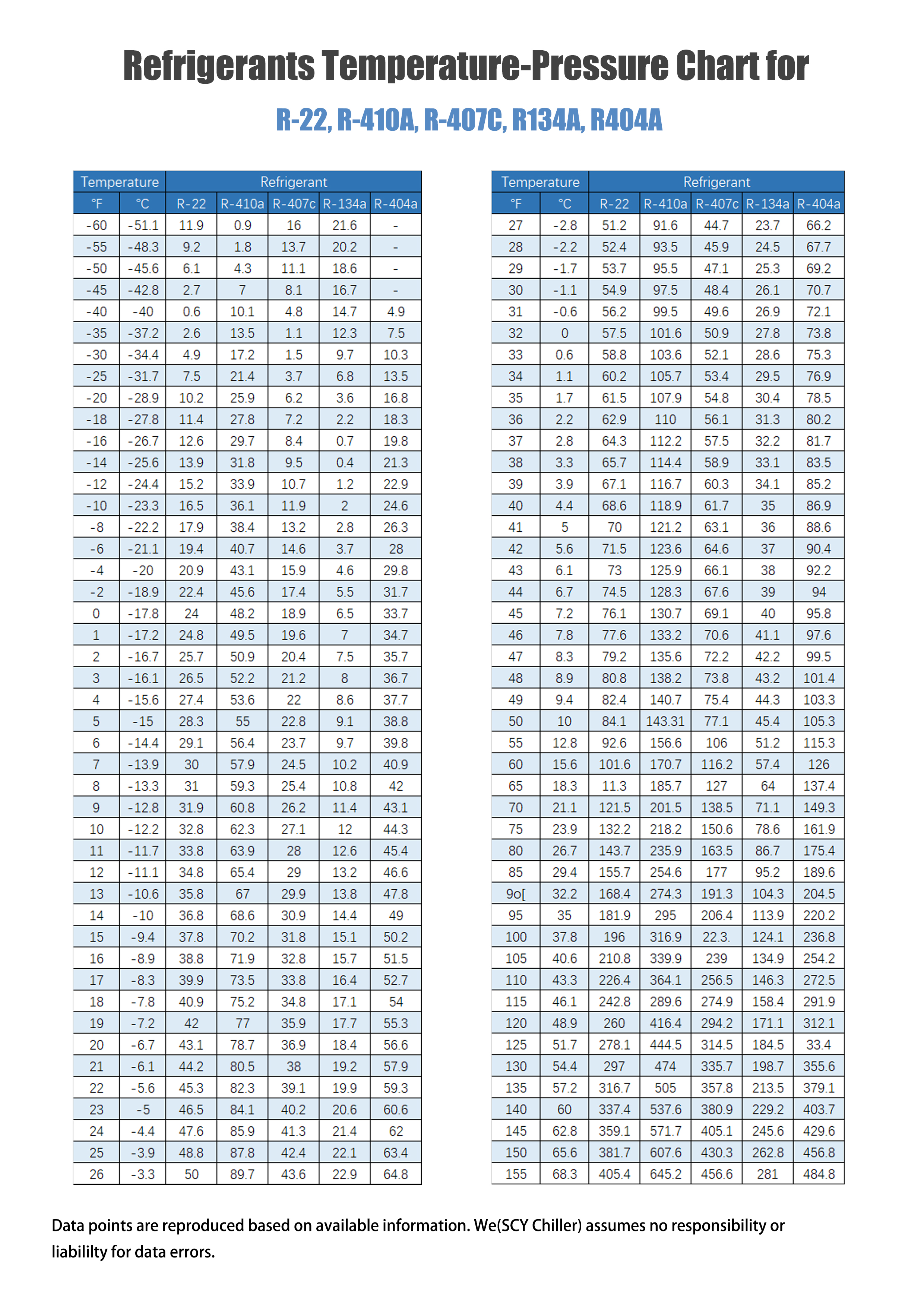

Bagan Suhu-Tekanan Refrigeran untuk R-22, R-410A, R-407C, R134A, R404A

Diposting pada oleh Leo

Suhu

Pendingin
° F ° C R-22 R-410a R-407c R-134a R-404a
-60 -51.1 11.9 0.9 16 21.6 -
-55 -48.3 9.2 1.8 13.7 20.2 -
-50 -45,6 6.1 4.3 11.1 18.6 -
-45 -42,8 2.7 7 8.1 16.7 -
-40 -40 0.6 10.1 4.8 14.7 4.9
-35 -37.2 2.6 13.5 1.1 12.3 7.5
-30 -34.4 4.9 17.2 1.5 9.7 10.3
-25 -31,7 7.5 21.4 3.7 6.8 13.5
-20 -28.9 10.2 25.9 6.2 3.6 16.8
-18 -27.8 11.4 27.8 7.2 2.2 18.3
-16 -26,7 12.6 29.7 8.4 0.7 19.8
-14 -25.6 13.9 31.8 9.5 0.4 21.3
-12 -24.4 15.2 33.9 10.7 1.2 22.9
-10 -23.3 16.5 36.1 11.9 2 24.6
-8 -22.2 17.9 38.4 13.2 2.8 26.3
-6 -21.1 19.4 40.7 14.6 3.7 28
-4 -20 20.9 43.1 15.9 4.6 29.8
-2 -18.9 22.4 45.6 17.4 5.5 31.7
0 -17.8 24 48.2 18.9 6.5 33.7
1 -17.2 24.8 49.5 19.6 7 34.7
2 -16.7 25.7 50.9 20.4 7.5 35.7
3 -16.1 26.5 52.2 21.2 8 36.7
4 -15.6 27.4 53.6 22 8.6 37.7
5 -15 28.3 55 22.8 9.1 38.8
6 -14.4 29.1 56.4 23.7 9.7 39.8
7 -13.9 30 57.9 24.5 10.2 40.9
8 -13.3 31 59.3 25.4 10.8 42
9 -12.8 31.9 60.8 26.2 11.4 43.1
Apa itu (AS)RT? Istilah ton refrigerasi umumnya digunakan, dan sebagian besar digunakan, di Amerika Utara. Ini adalah unit pengukuran untuk kapasitas pendinginan mesin pendingin. Ini memiliki beberapa varian, dan kadang-kadang disebut satu ton pendingin atau hanya RT untuk jangka pendek. Istilah ton refrigerasi sedikit… -12.2 32.8 62.3 27.1 12 44.3
11 -11.7 33.8 63.9 28 12.6 45.4
12 -11.1 34.8 65.4 29 13.2 46.6
13 -10.6 35.8 67 29.9 13.8 47.8
Apa itu Sistem Pendingin Industri? Bangunan komersial menggunakan sistem Heating, Ventilation and Air Conditioning (HVAC) untuk menghilangkan kelembapan dan mendinginkan bangunan. Bangunan komersial modern mencari sistem dan komponen HVAC yang efisien sebagai bagian dari inisiatif yang lebih luas yang berpusat pada kinerja dan keberlanjutan bangunan. Penghuni gedung juga memiliki harapan besar, bahwa sistem HVAC akan berfungsi sebagai… -10 36.8 68.6 30.9 14.4 49
15 -9.4 37.8 70.2 31.8 15.1 50.2
16 -8.9 38.8 71.9 32.8 15.7 51.5
17 -8.3 39.9 73.5 33.8 16.4 52.7
18 -7.8 40.9 75.2 34.8 17.1 54
Refrigeran Paling Banyak Digunakan di Pendingin – Refrigeran apa yang digunakan saat ini? 1. Air Menggunakan air sebagai pendingin adalah solusi murah yang benar-benar tidak beracun, mudah didapat, dan ramah lingkungan. Namun, pilihan refrigeran berbasis air juga memiliki kelemahan utama, termasuk: Suhu lingkungan dengan mudah mempengaruhi efisiensi proses pendinginan Dibandingkan dengan… -7.2 42 77 35.9 17.7 55.3
20 -6.7 43.1 78.7 36.9 18.4 56.6
21 -6.1 44.2 80.5 38 19.2 57.9
22 -5.6 45.3 82.3 39.1 19.9 59.3
23 -5 46.5 84.1 40.2 20.6 60.6
24 -4.4 47.6 85.9 41.3 21.4 62
25 -3.9 48.8 87.8 42.4 22.1 63.4
26 -3.3 50 89.7 43.6 22.9 64.8
27 -2.8 51.2 91.6 44.7 23.7 66.2
28 -2.2 52.4 93.5 45.9 24.5 67.7
29 -1.7 53.7 95.5 47.1 25.3 69.2
30 -1.1 54.9 97.5 48.4 26.1 70.7
31 -0,6 56.2 99,5 49.6 26.9 72.1
32 0 57.5 101.6 50.9 27.8 73.8
33 0.6 58.8 103.6 52.1 28.6 75.3
34 1.1 60.2 105.7 53.4 29.5 76.9
35 1.7 61.5 107.9 54.8 30.4 78.5
36 2.2 62.9 110 56.1 31.3 80.2
37 2.8 64.3 112.2 57.5 32.2 81.7
38 3.3 65.7 114.4 58.9 33.1 83.5
39 3.9 67.1 116.7 60.3 34.1 85.2
40 4.4 68.6 118.9 61.7 35 86.9
41 5 70 121.2 63.1 36 88.6
42 5.6 71.5 123.6 64.6 37 90.4
43 6.1 73 125.9 66.1 38 92.2
44 6.7 74.5 128.3 67.6 39 94
45 7.2 76.1 130.7 69.1 40 95.8
46 7.8 77.6 133.2 70.6 41.1 97.6
47 8.3 79.2 135.6 72.2 42.2 99,5
48 8.9 80.8 138.2 73.8 43.2 101.4
49 9.4 82.4 140.7 75.4 44.3 103.3
50 Apa itu (AS)RT? Istilah ton refrigerasi umumnya digunakan, dan sebagian besar digunakan, di Amerika Utara. Ini adalah unit pengukuran untuk kapasitas pendinginan mesin pendingin. Ini memiliki beberapa varian, dan kadang-kadang disebut satu ton pendingin atau hanya RT untuk jangka pendek. Istilah ton refrigerasi sedikit… 84.1 143.31 77.1 45.4 105.3
55 12.8 92.6 156.6 106 51.2 115.3
60 15.6 101.6 170.7 116.2 57.4 126
65 18.3 11.3 185.7 127 64 137.4
70 21.1 121.5 201.5 138.5 71.1 149.3
75 23.9 132.2 218.2 150.6 78.6 161.9
80 26.7 143.7 235.9 163.5 86.7 175.4
85 29.4 155.7 254.6 177 95.2 189.6
9o[ 32.2 168.4 274.3 191.3 104.3 204.5
95 35 181.9 295 206.4 113.9 220.2
100 37.8 196 316.9 22.3. 124.1 236.8
105 40.6 210.8 339.9 239 134.9 254.2
110 43.3 226.4 364.1 256.5 146.3 272.5
115 46.1 242.8 289.6 274.9 158.4 291.9
120 48.9 260 416.4 294.2 171.1 312.1
125 51.7 278.1 444.5 314.5 184.5 33.4
130 54.4 297 474 335.7 198.7 355.6
135 57.2 316.7 505 357.8 213.5 379.1
140 60 337.4 537.6 380.9 229.2 403.7
145 62.8 359.1 571.7 405.1 245.6 429.6
150 65.6 381.7 607.6 430.3 262.8 456.8
155 68.3 405.4 645.2 456.6 281 484.8

Poin data direproduksi berdasarkan informasi yang tersedia. Kami (SCY Chiller) tidak bertanggung jawab atau berkewajiban atas kesalahan data.

Unduh bagan ini di sini.

Leo

Halo! Saya Leo, membawa lebih dari satu dekade keahlian dalam mesin pendingin industri ke layanan Anda. Saya di sini untuk berbagi wawasan, tips, dan solusi dari perjalanan profesional saya, dengan harapan dapat membantu Anda dalam kebutuhan pendinginan industri Anda. Selamat datang di blog saya, dan saya bersemangat untuk berbagi ruang ini dengan Anda.

2 pemikiran tentang “Bagan Suhu-Tekanan Refrigeran untuk R-22, R-410A, R-407C, R134A, R404A”

  1. Julio Campos mengatakan:

    Hai Leo.
    Berapa tekanan gauge gas r404a pada freeze Dryer yang bekerja pada suhu -60ºC?

    Balasan
    • Leo mengatakan:

      Untuk refrigeran R404a pada suhu -60ºC, tekanan yang sesuai biasanya berada di bawah kisaran operasional biasanya. Untuk menemukan nilai pastinya, Anda harus melihat grafik suhu tekanan (PT) khusus untuk R404a. Saat ini kami tidak memiliki data seperti itu. Namun, ingatlah bahwa pengoperasian pada suhu rendah mungkin memerlukan peralatan khusus.

      Balasan
