ความรู้ทางเทคนิค

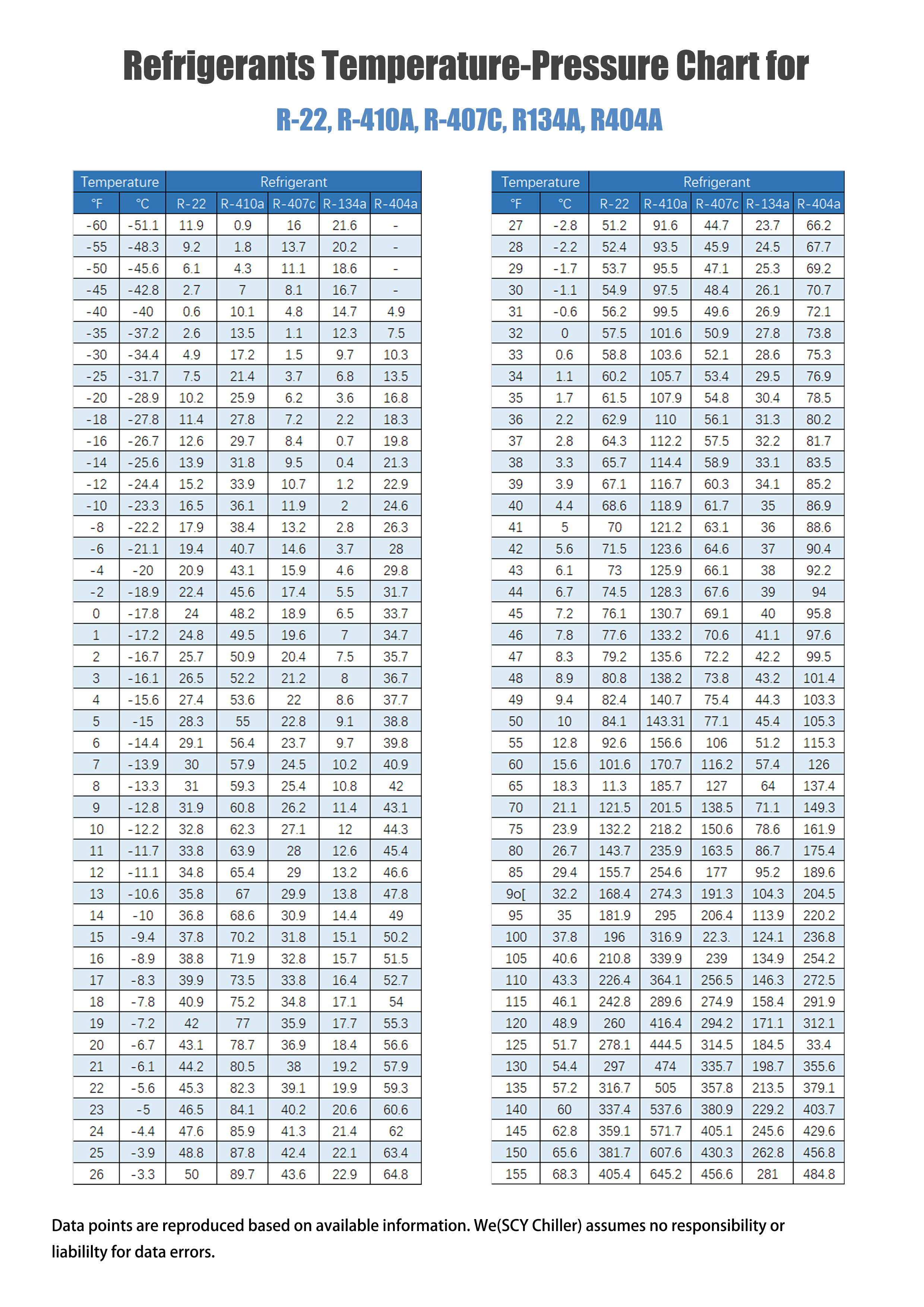

แผนภูมิอุณหภูมิ-ความดันสารทำความเย็นสำหรับ R-22, R-410A, R-407C, R134A, R404A

โพสต์เมื่อ โดย สิงห์

อุณหภูมิ

สารทำความเย็น
°ฉ องศาเซลเซียส อาร์-22 R-410a R-407c R-134a R-404a
-60 -51.1 11.9 0.9 16 21.6 –
-55 -48.3 9.2 1.8 13.7 20.2 –
-50 -45.6 6.1 4.3 11.1 18.6 –
-45 -42.8 2.7 7 8.1 16.7 –
-40 -40 0.6 10.1 4.8 14.7 4.9
-35 -37.2 2.6 13.5 1.1 12.3 7.5
-30 -34.4 4.9 17.2 1.5 9.7 10.3
-25 -31.7 7.5 21.4 3.7 6.8 13.5
-20 -28.9 10.2 25.9 6.2 3.6 16.8
-18 -27.8 11.4 27.8 7.2 2.2 18.3
-16 -26.7 12.6 29.7 8.4 0.7 19.8
-14 -25.6 13.9 31.8 9.5 0.4 21.3
-12 -24.4 15.2 33.9 10.7 1.2 22.9
-10 -23.3 16.5 36.1 11.9 2 24.6
-8 -22.2 17.9 38.4 13.2 2.8 26.3
-6 -21.1 19.4 40.7 14.6 3.7 28
-4 -20 20.9 43.1 15.9 4.6 29.8
-2 -18.9 22.4 45.6 17.4 5.5 31.7
0 -17.8 24 48.2 18.9 6.5 33.7
1 -17.2 24.8 49.5 19.6 7 34.7
2 -16.7 25.7 50.9 20.4 7.5 35.7
3 -16.1 26.5 52.2 21.2 8 36.7
4 -15.6 27.4 53.6 22 8.6 37.7
5 -15 28.3 55 22.8 9.1 38.8
6 -14.4 29.1 56.4 23.7 9.7 39.8
7 -13.9 30 57.9 24.5 น 10.2 40.9
8 -13.3 31 59.3 25.4 10.8 42
9 -12.8 31.9 60.8 26.2 11.4 43.1
10 -12.2 32.8 62.3 27.1 12 44.3
11 -11.7 33.8 63.9 28 12.6 45.4
12 -11.1 34.8 65.4 29 13.2 46.6
13 -10.6 35.8 67 29.9 13.8 47.8
14 -10 36.8 68.6 30.9 14.4 49
15 -9.4 37.8 70.2 31.8 15.1 50.2
16 -8.9 38.8 71.9 32.8 15.7 51.5
17 -8.3 39.9 73.5 33.8 16.4 52.7
18 -7.8 40.9 75.2 34.8 17.1 54
19 -7.2 42 77 35.9 17.7 55.3
20 -6.7 43.1 78.7 36.9 18.4 56.6
21 -6.1 44.2 80.5 38 19.2 57.9
22 -5.6 45.3 82.3 39.1 19.9 59.3
23 -5 46.5 84.1 40.2 20.6 60.6
24 -4.4 47.6 85.9 41.3 21.4 62
25 -3.9 48.8 87.8 42.4 22.1 63.4
26 -3.3 50 89.7 43.6 22.9 64.8
27 -2.8 51.2 91.6 44.7 23.7 66.2
28 -2.2 52.4 93.5 45.9 24.5 น 67.7
29 -1.7 53.7 95.5 47.1 25.3 69.2
30 -1.1 54.9 97.5 48.4 26.1 70.7
31 -0.6 56.2 99.5 49.6 26.9 72.1
32 0 57.5 101.6 50.9 27.8 73.8
33 0.6 58.8 103.6 52.1 28.6 75.3
34 1.1 60.2 105.7 53.4 29.5 76.9
35 1.7 61.5 107.9 54.8 30.4 78.5
36 2.2 62.9 110 56.1 31.3 80.2
37 2.8 64.3 112.2 57.5 32.2 81.7
38 3.3 65.7 114.4 58.9 33.1 83.5
39 3.9 67.1 116.7 60.3 34.1 85.2
40 4.4 68.6 118.9 61.7 35 86.9
41 5 70 121.2 63.1 36 88.6
42 5.6 71.5 123.6 64.6 37 90.4
43 6.1 73 125.9 66.1 38 92.2
44 6.7 74.5 128.3 67.6 39 94
45 7.2 76.1 130.7 69.1 40 95.8
46 7.8 77.6 133.2 70.6 41.1 97.6
47 8.3 79.2 135.6 72.2 42.2 99.5
48 8.9 80.8 138.2 73.8 43.2 101.4
49 9.4 82.4 140.7 75.4 44.3 103.3
50 10 84.1 143.31 น 77.1 45.4 105.3
55 12.8 92.6 156.6 106 51.2 115.3
60 15.6 101.6 170.7 116.2 57.4 126
65 18.3 11.3 185.7 127 64 137.4
70 21.1 121.5 201.5 138.5 71.1 149.3
75 23.9 132.2 218.2 150.6 78.6 161.9
80 26.7 143.7 235.9 163.5 86.7 175.4
85 29.4 155.7 254.6 177 95.2 189.6
9o[ 32.2 168.4 274.3 191.3 104.3 204.5
95 35 181.9 295 206.4 113.9 220.2
100 37.8 196 316.9 22.3. 124.1 236.8
105 40.6 210.8 339.9 239 134.9 254.2
110 43.3 226.4 364.1 256.5 146.3 272.5
115 46.1 242.8 289.6 274.9 158.4 291.9
120 48.9 260 416.4 294.2 171.1 312.1
125 51.7 278.1 444.5 314.5 184.5 33.4
130 54.4 297 474 335.7 198.7 355.6
135 57.2 316.7 505 357.8 213.5 379.1
140 60 337.4 537.6 380.9 229.2 403.7
145 62.8 359.1 571.7 405.1 245.6 429.6
150 65.6 381.7 607.6 430.3 262.8 456.8
155 68.3 405.4 645.2 456.6 281 484.8

จุดข้อมูลถูกสร้างขึ้นใหม่ตามข้อมูลที่มีอยู่ เรา (SCY Chiller) ไม่รับผิดชอบหรือรับผิดต่อข้อผิดพลาดของข้อมูล

ดาวน์โหลดแผนภูมินี้ ที่นี่.

สิงห์

สวัสดี! ฉันชื่อลีโอ นำความเชี่ยวชาญด้านเครื่องทำความเย็นทางอุตสาหกรรมมาให้บริการคุณมากว่าทศวรรษ ฉันมาที่นี่เพื่อแบ่งปันข้อมูลเชิงลึก เคล็ดลับ และวิธีแก้ปัญหาจากเส้นทางอาชีพของฉัน โดยหวังว่าจะช่วยเหลือคุณในเรื่องความต้องการระบบทำความเย็นทางอุตสาหกรรมของคุณ ยินดีต้อนรับสู่บล็อกของฉัน และฉันตื่นเต้นที่จะแบ่งปันพื้นที่นี้กับคุณ

2 ความคิดเกี่ยวกับ “แผนภูมิอุณหภูมิ-ความดันสารทำความเย็นสำหรับ R-22, R-410A, R-407C, R134A, R404A”

  1. ฮูลิโอ กัมโปส พูดว่า:

    สวัสดีลีโอ
    ความดันเกจสำหรับก๊าซ r404a ในเครื่องทำแห้งแช่แข็งที่ทำงานที่อุณหภูมิ -60°C คือเท่าใด

    ตอบ
    • สิงห์ พูดว่า:

      สำหรับสารทำความเย็น R404a ที่อุณหภูมิ -60°C โดยทั่วไปความดันที่สอดคล้องกันจะต่ำกว่าช่วงการทำงานปกติ หากต้องการค้นหาค่าที่แน่นอน คุณควรดูแผนภูมิความดัน-อุณหภูมิ (PT) เฉพาะสำหรับ R404a ขณะนี้เราไม่มีข้อมูลดังกล่าวอยู่ในมือ อย่างไรก็ตาม โปรดจำไว้ว่าการทำงานที่อุณหภูมิต่ำเช่นนี้อาจต้องใช้อุปกรณ์พิเศษ

      ตอบ
