Trong sản xuất PCB, việc kiểm soát nhiệt độ ảnh hưởng trực tiếp đến chất lượng sản phẩm, độ ổn định của quy trình và hiệu quả sản xuất. Không giống như các ứng dụng làm mát công nghiệp thông thường, sản xuất PCB bao gồm nhiều quy trình nhạy cảm với nhiệt chạy đồng thời, bao gồm khoan CNC, mạ điện, khắc axit, cán màng, phơi nhiễm và kiểm tra AOI. Mỗi quy trình có các đặc tính nhiệt, dao động tải và yêu cầu ổn định nhiệt độ khác nhau.
Thách thức về quản lý nhiệt trong chế tạo PCB được đặc trưng bởi khớp nối nhiệt đa điểm, trong đó thiết bị xử lý liền kề có thể ảnh hưởng lẫn nhau đến môi trường nhiệt của nhau. Sự tương tác nhiệt không gian này đòi hỏi phải thiết kế cẩn thận ở cấp độ hệ thống thay vì các giải pháp làm mát ở cấp độ thiết bị biệt lập.
Vì lý do này, hệ thống làm mát PCB không được thiết kế đơn giản để loại bỏ nhiệt. Mục đích thực sự của chúng là duy trì môi trường nhiệt ổn định trong toàn bộ quá trình sản xuất, bù đắp cho cả hai tải nhiệt trạng thái ổn định và rối loạn nhiệt nhất thời.
Trong sản xuất PCB và HDI mật độ cao hiện đại, ngay cả những dao động nhiệt độ nhỏ cũng có thể dẫn đến sai lệch kích thước (thường là ± 0,02 mm đối với bo mạch HDI), lắng đọng đồng không đồng đều, các vấn đề về tính toàn vẹn tín hiệu hoặc lỗi căn chỉnh nhiều lớp. Khi mật độ bo mạch và tần số tín hiệu tiếp tục tăng, hệ thống làm mát đang trở thành một phần của chính quy trình kỹ thuật thay vì thiết bị phụ trợ của nhà máy.
Đặc tính nhiệt của quy trình sản xuất PCB
Các giai đoạn sản xuất PCB khác nhau tạo ra nhiệt theo những cách khác nhau. Hiểu được các đặc tính nhiệt này—bao gồm cơ chế sinh nhiệt, hằng số thời gian nhiệt và dải nhiệt độ cho phép—là nền tảng để chọn giải pháp làm mát phù hợp.
| Quy trình PCB | Nguồn nhiệt chính | Mục tiêu làm mát | Tải nhiệt điển hình | Độ nhạy nhiệt độ | Biến thể cho phép |
|---|---|---|---|---|---|
| Khoan CNC | Ma sát trục chính, giao diện bit-đế | Giảm sự giãn nở nhiệt | 1,5–4,0 kW mỗi trục chính | Rất cao | ± 0,5°C |
| mạ điện | Điện trở Faradaic, sưởi ấm joule | Ổn định độ dày lớp mạ | 8–25 kW mỗi bể (tùy thuộc vào kích thước bể) | Cực kỳ cao | ±0,2–0,5°C |
| khắc | Phản ứng hóa học tỏa nhiệt, tác động phun | Duy trì tính nhất quán của phản ứng | 3–12 kW mỗi đoạn đường dây | Cao | ±1,0°C |
| cán màng | Máy ép, xử lý tỏa nhiệt | Ngăn ngừa cong vênh bo mạch, kiểm soát hồ sơ xử lý | 15–50 kW mỗi lần nhấn | Cao | ±2,0°C (độ đồng đều vùng) |
| Khoan Laser (CO₂/UV) | Nguồn nhiệt thải laser, vật liệu bị cắt bỏ | Bảo vệ quang học, ngăn chặn nhựa đúc lại | 2–8 kW mỗi đơn vị laser | Rất cao | ±0,3°C |

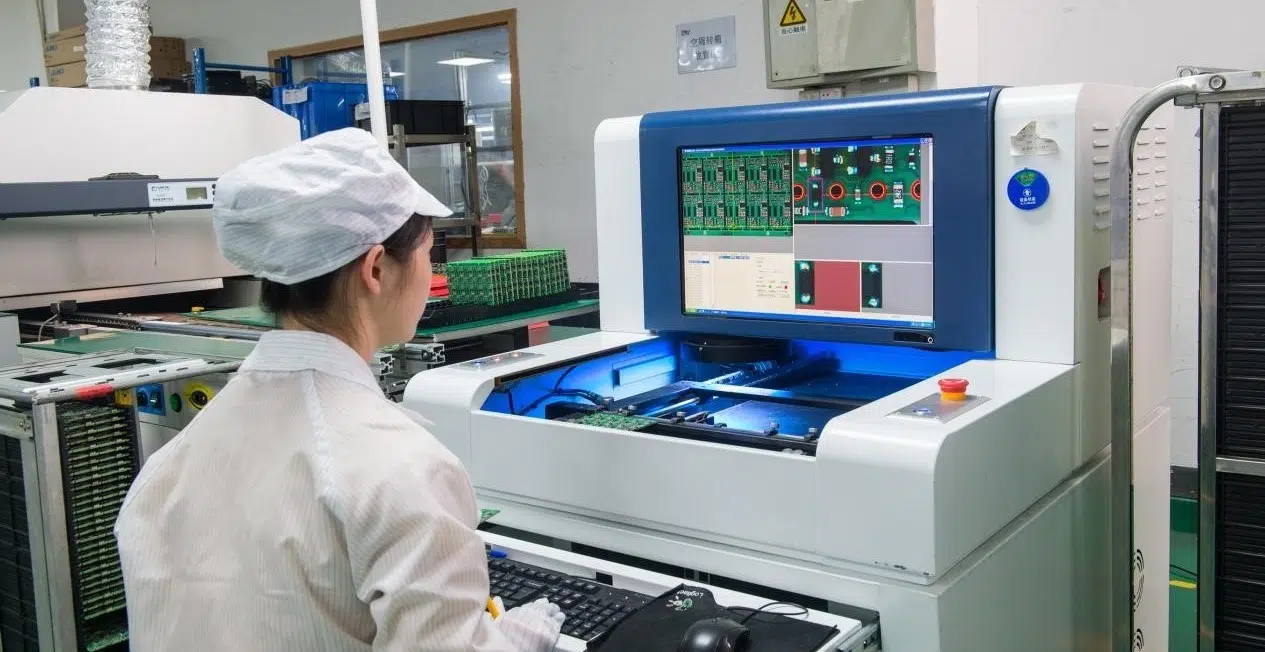

| AOI / Kiểm tra | Hệ thống chiếu sáng, camera, bộ xử lý | Duy trì sự ổn định của đường dẫn quang | 00,5–2,0 kW mỗi hệ thống | Trung bình | ±2,0°C |
Động lực nhiệt trong khoan cơ khí
Trong quy trình khoan cơ học, tốc độ trục chính thường vượt quá 100.000 vòng/phút (thường là 120.000–200.000 vòng/phút đối với khoan vi mô). Ma sát giữa mũi khoan và chất nền PCB tạo ra nhiệt cục bộ tại bề mặt tiếp xúc giữa mũi khoan và mũi khoan. Mật độ dòng nhiệt có thể đạt tới 10–50 W/mm2 trong chu kỳ khoan tích cực.
Đầu vào nhiệt cục bộ này tạo ra hai vấn đề chính:
-
- Ứng suất cơ nhiệt: Sự giãn nở nhiệt chênh lệch giữa mũi khoan (thường là cacbua vonfram với α ≈ 4,9×10⁻⁶/°C) và chất nền PCB (FR-4 với α ≈ 12–18×10⁻⁶/°C) gây ra các vết nứt vi mô ở thành lỗ.
- Vết bẩn nhựa**: Nhiệt độ cao (thường >150°C ở đầu mũi khoan) làm mềm và chảy lại nhựa epoxy, sau đó nhựa này sẽ lem ra khắp nòng và thành lỗ, ảnh hưởng đến tính toàn vẹn của thành nòng.
Điều này trở nên đặc biệt quan trọng trong các bo mạch HDI, nơi thường có dung sai vi khuẩn. ± 0,020mm (20μm), yêu cầu độ ổn định nhiệt độ dưới 0,5°C tại khu vực khoan.

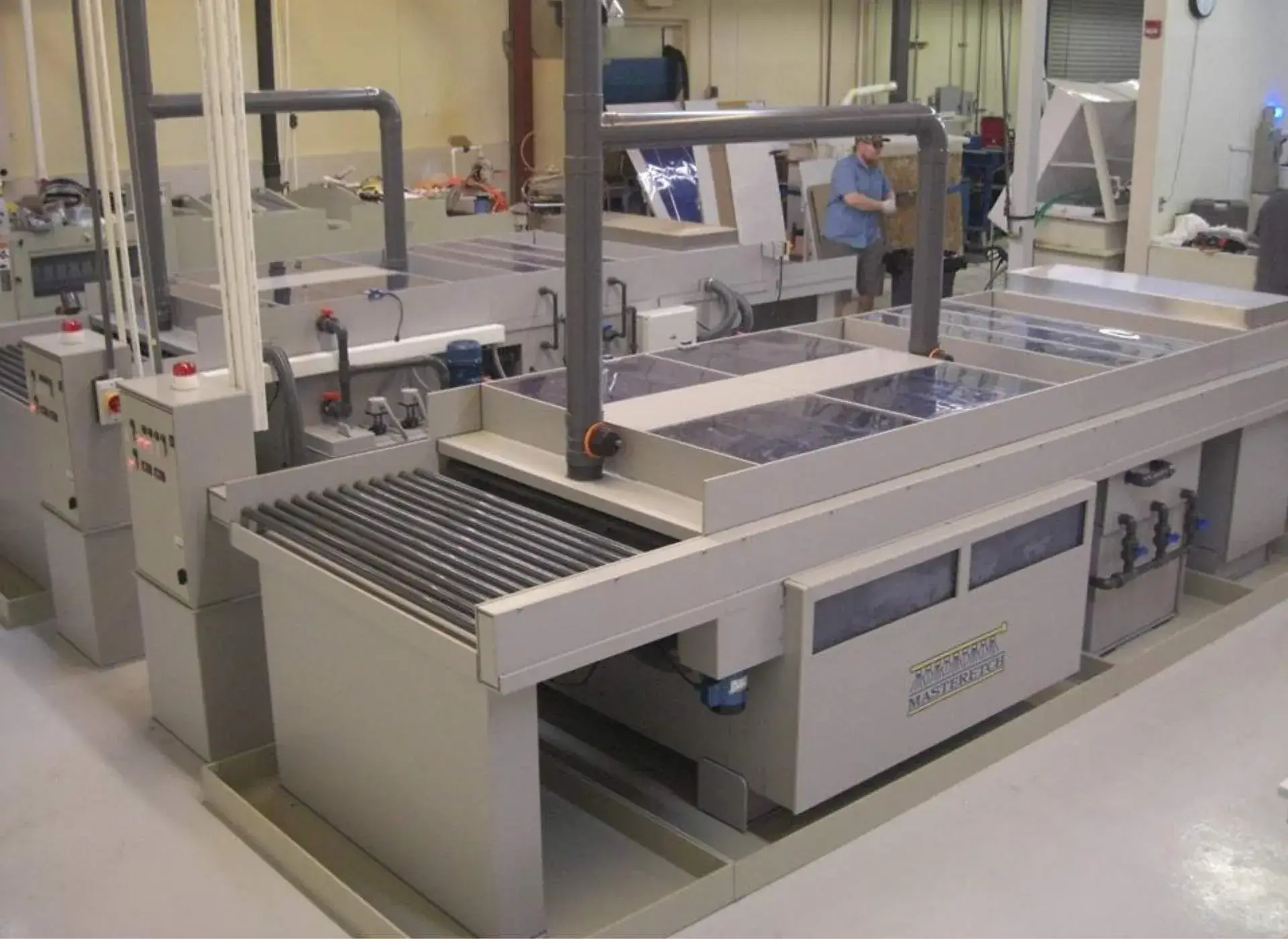

Nhiệt điện hóa trong mạ và khắc
Trong dây chuyền mạ điện và khắc axit, hành vi nhiệt được điều khiển về mặt hóa học nhiều hơn. Nhiệt độ ảnh hưởng trực tiếp:
- Trao đổi mật độ hiện tại: Theo phương trình Butler-Volmer, động học phản ứng phụ thuộc theo cấp số nhân vào nhiệt độ (thường tăng 2–3% mỗi °C đối với sự lắng đọng đồng)
- Độ dẫn điện: Độ dẫn ion tăng khoảng 2% mỗi khi tăng °C
- Hệ số khuếch tán: Tốc độ vận chuyển khối lượng tăng theo nhiệt độ, ảnh hưởng đến lực ném và độ đồng đều
Nhiệt độ quá cao có thể tạm thời cải thiện tốc độ phản ứng nhưng thường làm giảm tính đồng nhất của lớp mạ và độ ổn định của quy trình. Đối với mạ đồng axit, phạm vi nhiệt độ tối ưu thường là 22–28°C, với độ nhạy tốc độ lắng đọng xấp xỉ Độ lệch ±0,05μm/phút trên mỗi °C.
Những thách thức cơ nhiệt trong cán màng
Cán màng giới thiệu một loại thử thách nhiệt khác liên quan đến nhiệt độ chuyển thủy tinh (Tg) của vật liệu laminate. Trong quá trình ép:
- Tấm laminate được nung nóng trên Tg của nó (thường là 130–180°C đối với vật liệu có Tg cao)
- Dòng chảy nhựa và quá trình đóng rắn ở giai đoạn B xảy ra trong khoảng nhiệt độ hẹp
- Làm mát không đồng đều sau khi ép tạo ra độ dốc nhiệt xuyên suốt
Ứng suất nhiệt dư do làm mát không đồng đều (thường chênh lệch nhiệt độ từ 5–15°C trên toàn tấm) có thể tạo ra giá trị cung và xoắn vượt quá 0,5%, dẫn đến các vấn đề đăng ký ở hạ lưu trong quá trình khoan và chụp ảnh.
Nhiệt động lực học hệ thống làm lạnh vòng kín
Hầu hết các nhà máy PCB hiện đại đều sử dụng thiết bị làm lạnh công nghiệp vòng kín vì chúng cung cấp khả năng kiểm soát nhiệt ổn định và cách ly. Hiểu biết về chu trình làm lạnh nén hơi là điều cần thiết để có thông số kỹ thuật hệ thống phù hợp.
COP = Qtrốn tránh / Wmáy tính = h1 – h4 /h2 – h1Đối với các thiết bị làm lạnh PCB thông thường, COP dao động từ 3,0–6,5 tùy thuộc vào điều kiện vận hành.
Phân tích chu trình nén hơi
Trong chu trình làm lạnh nén hơi tiêu chuẩn được sử dụng trong thiết bị làm lạnh PCB:
- Nén (1→2): Hơi môi chất lạnh áp suất thấp được nén đến áp suất cao. Đối với hệ thống R-410A, điều này thường làm tăng áp suất từ ~9 bar (hơi bão hòa ở 0°C) lên ~26 bar (hơi bão hòa ở 45°C).
- Ngưng tụ (2→3): Hơi áp suất cao, nhiệt độ cao giải phóng nhiệt và ngưng tụ. Việc làm mát phụ thường được duy trì ở mức 3–8°C để đảm bảo không có hơi lọt vào thiết bị giãn nở.
- Mở rộng (3→4): Chất làm lạnh dạng lỏng đi qua thiết bị tiết lưu (van giãn nở nhiệt hoặc van giãn nở điện tử), giảm xuống áp suất thấp.
- Sự bay hơi (4→1): Hỗn hợp hơi-lỏng áp suất thấp hấp thụ nhiệt từ nước xử lý, bay hơi thành hơi bão hòa.
| Môi chất lạnh | GWP | Áp suất vận hành điển hình (bar) | Công suất làm mát thể tích |
| R-410A | 2088 | 9–26 (bỏ trốn/cond) | Cao (ưu tiên cho các hệ thống vừa và lớn) |
| R-134a | 1430 | 3–12 | Trung bình (hệ thống nhỏ hơn) |
| R-513A | 573 | 4–14 | Trung bình (thay thế GWP thấp hơn) |
| R-1234ze | 1 | 4–13 | Thấp hơn (tùy chọn GWP thấp trong tương lai) |
Ưu điểm của hệ thống vòng kín
Trong hệ thống vòng kín:
- Nước xử lý tuần hoàn độc lập với môi trường bên ngoài, ngăn ngừa ô nhiễm từ các hạt và vi sinh vật trong không khí
- Trao đổi nhiệt xảy ra thông qua các bộ trao đổi nhiệt dạng tấm với hiệu quả điển hình là 85–95%
- Nguy cơ ô nhiễm nước được giảm thiểu thông qua lọc và xử lý nước
- Việc kiểm soát nhiệt độ trở nên dễ dự đoán hơn nhờ lưu lượng khối nước không đổi và các đặc tính nhiệt đã biết
- Thiết kế vòng kín cho phép kiểm soát chất lượng nước chính xác (thường được duy trì ở điện trở suất >1 MΩ·cm cho các ứng dụng chính xác)
So với hệ thống làm mát mở, thiết kế vòng kín mang lại:
- Độ ổn định nhiệt độ tốt hơn (thường là ±0,1–0,5°C so với ±1,0–3,0°C đối với các hệ thống mở)
- Tần suất bảo trì thấp hơn (không có hiện tượng thu hẹp tháp trôi, tảo phát triển)
- Giảm cặn và ô nhiễm trong các bộ trao đổi nhiệt trong quá trình
- Tuổi thọ thiết bị dài hơn do tính chất hóa học của nước được kiểm soát
Các thành phần cốt lõi của hệ thống làm mát PCB
Máy nén: Kiểm soát công suất làm mát động
Máy nén là nguồn năng lượng chính của hệ thống lạnh, thường tiêu thụ 25–40% tổng công suất máy làm lạnh.
| Loại máy nén | Phạm vi công suất | Hiệu quả tải một phần | Tiếng ồn | Ứng dụng tốt nhất |
| Cuộn (Tốc độ cố định) | 5–50 kW | Kém khi tải <50% | Thấp | Tải không đổi, hệ thống nhỏ |
| Cuộn (Biến tần) | 5–70 kW | Xuất sắc (công suất 20–100%) | Vừa phải | Tải thay đổi, hầu hết các thiết bị làm lạnh PCB |
| Vít (Tốc độ cố định) | 50–300 kW | Vừa phải | Cao | Hệ thống tải không đổi lớn |
| Vít (Biến tần/VFD) | 50–500 kW | Xuất sắc | Cao | Hệ thống tải thay đổi lớn |
| Ly tâm | >300 kW | Tốt | Vừa phải | Nhà máy trung tâm rất lớn |
Trong các ứng dụng PCB hiện đại, máy nén biến tần (ổ đĩa biến tần) được sử dụng rộng rãi vì tải sản xuất liên tục thay đổi. Máy thường xuyên khởi động và dừng, tải lượng hóa chất dao động và hệ thống khoan hoạt động không liên tục với chu kỳ làm việc thường dao động từ 30–80%.
Máy nén có tần số thay đổi cho phép hệ thống làm mát:
- Giảm nhiệt độ quá mức (thường 00,5°C so với 2–3°C để điều khiển bật/tắt)
- Cải thiện hiệu quả sử dụng năng lượng (thường là Tiết kiệm năng lượng 20–35% ở điều kiện nửa tải)
- Duy trì nhiệt độ nước đầu ra ổn định (thường ±0,1–0,3°C sự ổn định)
- Ứng suất đạp xe của máy nén thấp hơn (giảm tần số khởi động bằng 60–80%)
Các hệ thống tốc độ cố định truyền thống có chu kỳ bật/tắt gặp khó khăn khi tải sản xuất PCB dao động, gây ra:
- Dao động nhiệt độ với biên độ 2–5°C
- Dòng khởi động động cơ máy nén 5–7× dòng định mức
- Tăng độ mài mòn cơ học (giảm tuổi thọ vòng bi điển hình từ 30–50%)
Thiết bị bay hơi: Độ ổn định trao đổi nhiệt
Thiết bị bay hơi truyền nhiệt từ nước xử lý sang chất làm lạnh. Tốc độ truyền nhiệt được điều chỉnh bởi:
Q = U × A × LMTDTrong đó:
• Q = Tốc độ truyền nhiệt (kW)
• U = Hệ số truyền nhiệt tổng thể (kW/m2·K)
• A = Diện tích bề mặt truyền nhiệt (m2)
• LMTD = Chênh lệch nhiệt độ trung bình logarit (°C)
Trong các hệ thống làm mát PCB, thiết bị bay hơi dạng tấm hàn thường được sử dụng vì chúng cung cấp:
- Hiệu suất truyền nhiệt cao (giá trị U của 3–6 kW/m2·K cho thiết bị bay hơi R-410A)
- Thiết kế nhỏ gọn (thường 00,1–0,3 m2 mỗi kW công suất)
- Phản ứng nhiệt nhanh (hằng số thời gian nhiệt thường 30–60 giây)
- Phân phối dòng chảy ổn định khi được thiết kế hợp lý
Tuy nhiên, chất lượng thiết kế dàn bay hơi ảnh hưởng đáng kể đến độ ổn định của hệ thống:
| Yếu tố thiết kế thiết bị bay hơi | Tác động đến việc làm mát PCB | Đặc điểm kỹ thuật |
|---|---|---|
| Phân phối dòng chảy không đồng đều | Biến động nhiệt độ cục bộ (biến thiên ± 0,5–2,0°C) | Tỷ lệ giảm áp suất từ cổng đến cổng: 1,0–1,3 |
| Thiết kế nhiễu loạn kém | Hiệu suất truyền nhiệt thấp hơn (giảm 10–30%) | Số Reynolds: Re > 4000 (hỗn loạn) |
| Giảm áp suất cao | Giảm độ ổn định của hệ thống, tăng công suất bơm | Điển hình: 30–100 kPa mỗi lần |
| Phản ứng nhiệt chậm | Độ trễ nhiệt độ xử lý (độ trễ bổ sung 5–15 giây) | Giảm thiểu thể tích chất lỏng (<0,5 L trên 10 kW) |
Để sản xuất PCB chính xác, việc duy trì truyền nhiệt đồng đều trên tất cả các kênh là rất quan trọng. Điều này đòi hỏi:
- Thiết kế tiêu đề phù hợp với vòi phun hoặc nhà phân phối dòng chảy
- Cấu hình ngược dòng để tối đa hóa LMTD
- Bảo trì làm mát phụ của 3–5°C ở lối ra thiết bị bay hơi
- Kiểm soát quá nhiệt của 5–8°C lúc hút máy nén

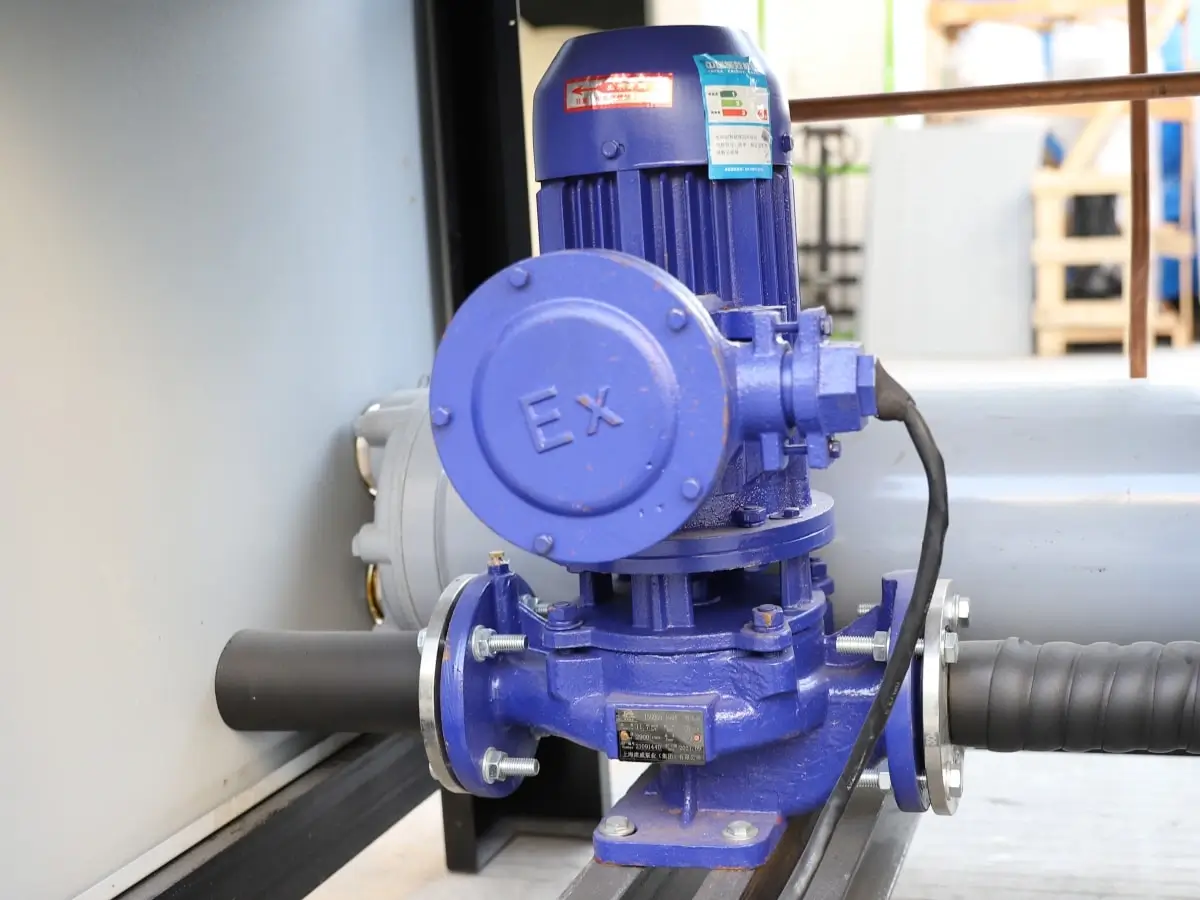

Hệ thống bơm: Động lực dòng chảy tới hạn
Trong sản xuất PCB, dòng chảy ổn định cũng quan trọng như nhiệt độ ổn định. Hệ số truyền nhiệt trong thiết bị xử lý phụ thuộc rất nhiều vào tốc độ dòng chảy:
h = Nu × k / D = C × Retôi × PrN × k/DĐối với dòng nước chảy rối: h ∝ Re0.số 8 (khoảng)
Điều này có nghĩa là sự thay đổi dòng chảy 10% có thể ảnh hưởng đến việc truyền nhiệt khoảng 8%
Ngay cả khi nhiệt độ nước đầu ra không đổi, dòng chảy không ổn định có thể thay đổi hệ số truyền nhiệt cục bộ bên trong thiết bị, dẫn đến dao động nhiệt ở cấp độ quy trình. Điều này đặc biệt có vấn đề ở:
- Bể mạ điện: Sự không đồng nhất của dòng chảy gây ra sự thay đổi mật độ dòng điện, ảnh hưởng trực tiếp đến độ đồng đều của độ dày đồng (thường là sai lệch ±5–15% so với mục tiêu)
- Kênh làm mát bằng laser: Sự thay đổi dòng chảy gây ra các điểm nóng cục bộ có thể làm hỏng hệ thống quang học laze đắt tiền
- Áo khoác làm mát trục chính: Dòng chảy không ổn định dẫn đến chênh lệch nhiệt độ trong đầu cặp dụng cụ, ảnh hưởng đến độ chính xác khi khoan
Do đó, thiết bị làm lạnh PCB hiện đại thường được sử dụng:
- Ổ đĩa biến tần (VFD) trên máy bơm tuần hoàn sơ cấp: Tiết kiệm năng lượng 30–50% khi tải một phần
- Kiểm soát áp suất không đổi: Duy trì áp suất điểm đặt ở đầu vào thiết bị bất kể biến động tải
- Hệ thống giám sát dòng chảy: Máy đo lưu lượng từ tính hoặc siêu âm với độ chính xác ±1%
- Cân bằng thủy lực đa vùng: Van điều khiển độc lập với áp suất cho từng vùng quy trình
| Ứng dụng | Tốc độ dòng chảy điển hình | Áp lực cần thiết | Ổn định nhiệt độ |
| Trục chính CNC nhỏ (đơn) | 3–6 L/phút | 2–4 thanh | ± 0,5°C |
| Trục chính CNC lớn | 10–20 L/phút | 3–5 thanh | ±0,3°C |
| Bể mạ điện (nhỏ) | 50–150 L/phút | 1–3 thanh | ±0,2°C |
| Bể mạ điện (lớn) | 200–500 L/phút | 2–4 thanh | ±0,1°C |
| Hệ thống laze | 5–15 L/phút | 4–6 thanh | ±0,2°C |
Máy làm lạnh làm mát bằng nước và làm mát bằng không khí cho các nhà máy PCB
Việc lựa chọn giữa thiết bị làm lạnh làm mát bằng nước và làm mát bằng không khí phụ thuộc nhiều vào quy mô nhà máy, lịch trình vận hành, yêu cầu ổn định tải nhiệt và cơ sở hạ tầng tiện ích sẵn có.
So sánh nhiệt động lực học
Sự khác biệt cơ bản nằm ở môi trường thải nhiệt. Hệ thống làm mát bằng không khí thải nhiệt ra không khí xung quanh (công suất nhiệt riêng: 1,005 kJ/kg·K), trong khi hệ thống làm mát bằng nước thải nhiệt vào nước của tháp giải nhiệt (công suất nhiệt riêng: 4,186 kJ/kg·K), khoảng Hiệu quả hơn gấp 4 lần truyền nhiệt.
| Mục | Máy làm lạnh làm mát bằng nước | Máy làm lạnh làm mát bằng không khí |
|---|---|---|
| Độ ổn định làm mát (đầu ra ΔT) | ±0,1–0,3°C (xuất sắc) | ±0,5–1,5°C (vừa phải) |
| Hiệu quả năng lượng (COP) | 4,5–6,5 (cao hơn trong các hệ thống lớn) | 3,0–4,5 (suy thoái ở môi trường xung quanh cao) |
| Độ phức tạp cài đặt | Cao hơn (tháp, máy bơm, đường ống) | Thấp hơn (vị trí trực tiếp) |
| Đầu tư ban đầu | Cao hơn 20–40% | Chi phí cơ bản thấp hơn |
| Yêu cầu bảo trì | Xử lý tháp giải nhiệt, quản lý nước | Vệ sinh cuộn dây ngưng tụ, thay thế bộ lọc |
| Phạm vi công suất phù hợp | >50 kW (tối ưu >150 kW) | <50 kW (tối ưu <150 kW) |
| Ảnh hưởng nhiệt độ môi trường xung quanh | Thấp (2–3% trên 10°C) | Cao (5–8% mỗi lần tăng 10°C) |
| Tiêu thụ nước | Đáng kể (mất bay hơi) | Tối thiểu |
| Ứng dụng tốt nhất | Sản xuất hàng loạt 24/7, quy trình chính xác | Phòng thí nghiệm, sản xuất linh hoạt/phi tập trung |
Máy làm lạnh làm mát bằng nước trong sản xuất PCB lớn
Các nhà máy PCB lớn thường ưa chuộng thiết bị làm lạnh làm mát bằng nước vì tính ổn định nhiệt và hiệu quả sử dụng năng lượng trong quá trình hoạt động liên tục.
Thay vì thải nhiệt trực tiếp vào không khí, hệ thống làm mát bằng nước truyền nhiệt qua mạch nước thứ cấp nối với tháp giải nhiệt hoặc bộ làm mát khô. Điều này tạo ra một đường dẫn thải nhiệt gồm hai giai đoạn:
- Vòng lặp chính: Nước xử lý → Thiết bị bay hơi → Máy nén → Thiết bị ngưng tụ → Nước thứ cấp
- Vòng lặp thứ cấp: Nước thứ cấp → Tháp giải nhiệt (bay hơi) hoặc Bộ làm mát khô (hợp lý) → Khí quyển
| tham số | Giá trị điển hình | Tác động lên hệ thống |
| Nhiệt độ cấp nước ngưng tụ | 25–32°C | Xác định áp suất ngưng tụ |
| Tiếp cận nhiệt độ (tháp đến nước) | 3–5°C | Xác định hiệu quả của tháp |
| Nhiệt độ ngưng tụ (R-410A) | 35–42°C | Ảnh hưởng tới hoạt động của máy nén |
| Áp suất ngưng tụ (R-410A) | thanh 18–26 | Cao hơn = máy nén hoạt động nhiều hơn |
| Cải thiện COP hệ thống | 15–25% so với làm mát bằng không khí | Ở điều kiện môi trường điển hình |
Bởi vì nước truyền nhiệt hiệu quả hơn nhiều so với không khí:
- Nhiệt độ ngưng tụ vẫn thấp hơn (thường là 35–42°C so với 45–55°C đối với làm mát bằng không khí)
- Áp suất xả của máy nén giảm (tỷ lệ nén thấp hơn = ít công việc hơn)
- COP hệ thống được cải thiện (thường 4,5–6,5 so với 3,0–4,5)
- Sự dao động nhiệt độ được giảm bớt (khối lượng nhiệt của bassin tháp cung cấp khả năng đệm)
- Yếu tố gây tắc nghẽn bình ngưng có thể được quản lý thông qua xử lý nước
Điều này đặc biệt có giá trị đối với các dây chuyền mạ điện và khắc axit nơi có thể tích bể hóa chất lớn (thường là 500–2000 lít) đòi hỏi điều kiện nhiệt cực kỳ ổn định. Hằng số thời gian nhiệt của bể lớn có thể vượt quá 30 phút, nghĩa là hiệu suất làm mát chậm nhưng ổn định là điều cần thiết.
Trong các nhà máy PCB hoạt động liên tục, đặc biệt là với nhu cầu làm mát trên 150 kW, hệ thống làm mát bằng nước thường mang lại hiệu quả hoạt động lâu dài tốt hơn với thời gian hoàn vốn điển hình là 2–4 năm so với các lựa chọn thay thế làm mát bằng không khí.
Máy làm lạnh làm mát bằng không khí để sản xuất PCB linh hoạt
Máy làm lạnh làm mát bằng không khí thường được sử dụng trong:
- Cơ sở sản xuất PCB nguyên mẫu
- Dây chuyền sản xuất nhỏ (tải nhiệt <50 kW)
- Máy khoan CNC độc lập
- Môi trường phòng thí nghiệm và R&D
- Vùng làm mát phi tập trung
- Cơ sở vật chất chưa có hạ tầng tiện ích tập trung
Ưu điểm chính của chúng là cài đặt đơn giản:
- Không cần tháp giải nhiệt hoặc vòng nước ngưng tụ
- Chi phí cơ sở hạ tầng giảm bởi 30–50%
- Thời gian cài đặt giảm đi 40–60%
- Bố trí nhà xưởng trở nên linh hoạt hơn
- Không cần hóa chất hoặc thiết bị xử lý nước
Tuy nhiên, hệ thống làm mát bằng không khí bị ảnh hưởng mạnh mẽ bởi nhiệt độ môi trường. Mối quan hệ công suất làm mát là khoảng:
Sức chứathật sự = Công suấtđánh giá × (1 – k × (Tvới – Tgiới thiệu))Trong đó k ≈ 0,03–0,05 mỗi °C trên nhiệt độ tham chiếu (thường là 35°C)
Khi nhiệt độ ngoài trời tăng cao hơn điều kiện thiết kế:
- Chênh lệch nhiệt độ cuộn dây ngưng tụ (ΔT) giảm, giảm thải nhiệt
- Áp suất xả của máy nén tăng (có thể vượt quá giới hạn an toàn ở nhiệt độ khắc nghiệt)
- Công suất làm mát giảm (thường 10–15% ở 40°C, 20–30% ở 45°C)
- Độ ổn định nhiệt độ kém đi do hiệu suất máy nén thay đổi
- Chu kỳ ngắn của máy nén có thể xảy ra dưới tải nhiệt cao
Đây là lý do tại sao hệ thống làm mát bằng không khí thường được khuyên dùng cho tải nhiệt nhỏ hơn (<50 kW), các cơ sở có hệ thống thông gió đầy đủ hoặc khí hậu có nhiệt độ mùa hè ôn hòa (thường là môi trường xung quanh <35°C).
Làm mát chính xác cho HDI và sản xuất PCB tần số cao
Khi công nghệ PCB hướng tới các ứng dụng tiên tiến, các yêu cầu về độ ổn định nhiệt độ trở nên khắt khe hơn đáng kể:
- Cấu trúc HDI: Mật độ microvia vượt quá 100 vias/cm2
- Bảng truyền thông tần số cao: Tần số hoạt động >28 GHz
- Điện tử ô tô: Yêu cầu về độ tin cậy từ -40°C đến +125°C
- Nền tảng máy chủ AI: Mật độ nhiệt >50 W/cm2
- Bảng đóng gói bán dẫn: Dung sai đăng ký dưới 10μm
Đối với vật liệu PCB tần số cao (ví dụ: Rogers RO4003C, Panasonic Megtron 6), đặc tính điện môi nhạy cảm với nhiệt độ:
| Tài sản vật chất | Hệ số nhiệt độ | Tác động ở độ lệch ±1°C |
| Hằng số điện môi (Dk) | ±30 đến ±50 trang/phút/°C | Biến đổi trở kháng: 0,03–0,05% |
| Hệ số tản nhiệt (Df) | Biến | Biến đổi mất tín hiệu: 2–5% |
| CTE (mặt phẳng XY) | 12–18 trang/phút/°C | Thay đổi kích thước: 0,0012–0,0018% |
Ngay cả những thay đổi nhiệt nhỏ cũng có thể ảnh hưởng đến:
- Trở kháng tín hiệu: Dung sai trở kháng mục tiêu ±5% yêu cầu độ ổn định ±0,5°C
- Mất truyền: Sự biến đổi của Df ảnh hưởng đến suy hao chèn ở tần số cao
- Căn chỉnh lớp: Sự giãn nở nhiệt góp phần gây ra lỗi đăng ký lớp này sang lớp khác
- Độ ổn định kích thước vật liệu: Thay đổi chiều dài từ 2–5μm trên mét trên °C
Trong sản xuất PCB tiên tiến, yêu cầu về độ ổn định nhiệt độ đạt:
ΔTsự ổn định = ±0,1°C đến ±0,3°C (đối với bao bì HDI/chất bán dẫn)
ΔTkhông gian = <1,0°C trên bề mặt làm việc của thiết bị
ΔTphản ứng = <5 giây đến 90% thay đổi điểm đặt
Để đạt được mức độ chính xác này đòi hỏi phải có kiến trúc quản lý nhiệt nhiều lớp:
| Lớp hệ thống | Chức năng | Kiểm soát nhiệt độ | Thời gian đáp ứng |
|---|---|---|---|
| Máy làm lạnh sơ cấp | Công suất làm mát cơ bản | ±1,0°C (tiêu chuẩn công nghiệp) | 60–120 giây |
| Vòng lặp chính xác thứ cấp | Điều chỉnh nhiệt độ tốt | ±0,1°C | 10–30 giây |
| Làm mát thiết bị cục bộ | Ổn định nhiệt cuối cùng | ±0,05°C | <5 giây |
| Hệ thống điều khiển thông minh | Bù động thời gian thực | Chuyển tiếp + phản hồi | liên tục |
Các hệ thống cao cấp cũng chú trọng quán tính nhiệt thấp, nghĩa là hệ thống làm mát phải phản ứng nhanh với những thay đổi tải quy trình đột ngột. Các tính năng thiết kế chính bao gồm:
- Phí làm lạnh tối thiểu: Giảm độ trễ thay đổi pha
- Van tiết lưu điện tử: Đo lượng chất làm lạnh chính xác (±0,5% sự chính xác)
- Kiểm soát nhiệt độ PID: Hành động phái sinh để dự đoán sự thay đổi của tải
- Kiến trúc điều khiển tầng: Điểm thiết lập vòng lặp chính được điều chỉnh dựa trên nhu cầu vòng lặp thứ cấp
Hệ thống điều khiển và quản lý nhiệt động
Các hệ thống làm mát PCB hiện đại dựa trên kiến trúc điều khiển phức tạp để duy trì sự ổn định nhiệt dưới các mức tải khác nhau.
Nguyên tắc cơ bản về điều khiển PID
Thuật toán điều khiển PID (Proportal-Integral-Derivative) tiêu chuẩn để điều chỉnh nhiệt độ:
u(t) = KP × e(t) + KTôi × ∫e(t)dt + Kd × de(t)/dtTrong đó:
• KP = Mức tăng tỷ lệ (xác định tốc độ phản hồi)
• KTôi = Mức tăng tích phân (loại bỏ lỗi trạng thái ổn định)
• Kd = Độ lợi đạo hàm (làm giảm dao động)
• e(t) = Lỗi = Điểm đặt – Giá trị đo được
Các thông số điều chỉnh điển hình cho điều khiển máy làm lạnh PCB:
| tham số | Phạm vi điển hình | Mục đích |
|---|---|---|
| Dải tỷ lệ | 00,5–2,0°C | Xác định độ nhạy điều khiển |
| Thời gian tích phân | 30–120 giây | Loại bỏ offset, ảnh hưởng đến thời gian phục hồi |
| Thời gian đạo hàm | 0–30 giây | Giảm độ vọt lố, giảm dao động |
| Thời gian chu kỳ | 2–10 giây | Để chuyển đổi đầu ra kỹ thuật số |
Chiến lược kiểm soát nâng cao
- Kiểm soát thích ứng: Tự động điều chỉnh các thông số PID dựa trên điều kiện vận hành và thay đổi tải
- Kiểm soát chuyển tiếp: Sử dụng các tín hiệu tải đo được (ví dụ: công suất laser, tốc độ trục chính) để dự đoán nhu cầu nhiệt
- Kiểm soát tầng: Vòng sơ cấp điều khiển áp suất ngưng tụ; vòng lặp thứ cấp kiểm soát nhiệt độ quá trình
- Điều khiển logic mờ: Xử lý các hiện tượng phi tuyến tính và cung cấp hiệu suất mạnh mẽ trên phạm vi hoạt động
- Tối ưu hóa học máy: Phân tích dữ liệu lịch sử để dự đoán điểm đặt tối ưu và dự đoán những xáo trộn
Cân nhắc về hiệu quả năng lượng trong làm mát PCB
Hệ thống làm mát thường chiếm 15–30% tổng năng lượng tiêu thụ trong các nhà máy PCB, việc tối ưu hóa hiệu quả có ý nghĩa kinh tế đáng kể.
Công nghệ tối ưu hóa năng lượng
| Công nghệ | Cơ chế | Tiết kiệm năng lượng điển hình | Khoảng thời gian ROI |
|---|---|---|---|
| Ổ đĩa biến tần (VFD) | Phù hợp tốc độ máy nén với nhu cầu làm mát | 20–40% khi tải một phần | 2–3 năm |
| Áp suất ngưng tụ nổi | Điều chỉnh điểm đặt ngưng tụ dựa trên môi trường xung quanh | 5–15% theo mùa | 1–2 năm |
| Kết hợp tải thông minh | Phân bổ công suất dự đoán trên các thiết bị làm lạnh | 10–25% | 2–4 năm |
| Bơm lưu lượng thay đổi | Phù hợp tốc độ bơm với nhu cầu hệ thống | 30–50% khi tải một phần | 2–3 năm |
| Thu hồi nhiệt | Thu giữ nhiệt thải để sử dụng cho cơ sở | 10–30% tải sưởi ấm | 3–5 năm |
| Điều khiển nhiều giai đoạn | Tối ưu hóa dàn máy nén | 5–10% | 1–2 năm |
Số liệu hiệu suất năng lượng
| KPI | Sự định nghĩa | Giá trị điển hình |
| COP (Hệ số hiệu suất) | Công suất làm lạnh/ Công suất máy nén | 3,5–6,0 |
| IPLV (Giá trị tải phần tích hợp) | Hiệu suất trung bình có trọng số ở các mức tải khác nhau | 4,0–6,5 kW/tấn |
| Tỷ lệ kW/tấn | Điện năng tiêu thụ trên một tấn lạnh | 00,5–0,9 kW/tấn |
| Hiệu suất làm lạnh (EER) | Đơn vị nhiệt Anh trên watt-giờ | 12–20 BTU/Wh |
Trong các nhà máy PCB hoạt động 24/7 quy mô lớn, việc tối ưu hóa hiệu quả làm mát thông qua các biện pháp trên có thể giảm chi phí vận hành bằng cách $50,000–$200,000 mỗi năm trên 100 kW công suất làm mát.
Chiến lược làm mát cấp hệ thống trong các nhà máy PCB hiện đại
Các nhà máy PCB hiện đại hiếm khi dựa vào một hệ thống làm mát duy nhất. Thay vào đó, họ sử dụng kiến trúc quản lý nhiệt theo lớp để giải quyết các yêu cầu về nhiệt đa dạng trên toàn cơ sở.
Kiến trúc tập trung và phân tán
| Ngành kiến trúc | Thuận lợi | Nhược điểm | Tốt nhất cho |
|---|---|---|---|
| Tập trung (Nhà máy trung tâm lớn) | Hiệu quả cao hơn, bảo trì dễ dàng hơn, dự phòng tốt hơn | Chi phí ban đầu cao hơn, đường ống phức tạp, rủi ro hỏng hóc đơn lẻ | Cơ sở vật chất lớn (>50.000 m2) |
| Phân phối (Bộ làm mát nhiều thiết bị) | Cài đặt đơn giản hơn, mở rộng dễ dàng hơn, cách ly lỗi | Gánh nặng bảo trì cao hơn, hiệu quả tổng thể kém hơn | Cơ sở vừa và nhỏ, bố trí linh hoạt |
| Hỗn hợp (Trung tâm + Chuyên dụng) | Cân bằng tối ưu giữa hiệu quả và tính linh hoạt | Tích hợp điều khiển phức tạp hơn | Nhà máy PCB hiện đại nhất |
Cấu hình hệ thống điển hình
- Trạm làm mát tập trung: Cung cấp tải cơ bản của nhà máy (50–70% tổng công suất), vận hành ở các điểm đặt được tối ưu hóa
- Máy làm lạnh chính xác chuyên dụng: Phục vụ các thiết bị quan trọng (mạ điện, khoan laser) với khả năng kiểm soát nhiệt độ chặt chẽ hơn
- Vùng nhiệt độ riêng biệt: Vòng lặp độc lập cho quy trình ướt (mạ điện, khắc axit) và quy trình khô (khoan, AOI)
- Hệ thống dự phòng dự phòng: Dự phòng N+1 hoặc 2N cho các dây chuyền sản xuất quan trọng (thường vượt quá 10–20% công suất)
- Vòng thu hồi nhiệt: Thu giữ nhiệt thải để sưởi ấm tòa nhà hoặc nước nóng sinh hoạt
Chiến lược làm mát theo quy trình cụ thể
- Dây chuyền mạ điện: Ưu tiên độ ổn định nhiệt độ hóa học (±0,2°C). Khối lượng nhiệt lớn đòi hỏi phải điều khiển chậm, ổn định với chu kỳ tối thiểu. Kiểm soát bơm tuần hoàn rất quan trọng để phân phối dòng chảy đồng đều.
- khoan CNC: Tập trung vào việc kiểm soát kích thước ở đầu mũi khoan. Làm mát từng trục chính bằng mạch dòng chuyên dụng. Giám sát nhiệt độ thời gian thực tại giao diện công cụ-phôi.
- hệ thống AOI: Yêu cầu độ ổn định quang học. Nhiệt độ ánh sáng ảnh hưởng đến màu sắc và độ tương phản. Kiểm soát buồng môi trường có thể bổ sung cho việc làm mát máy làm lạnh.
- Hệ thống khoan laser: Yêu cầu làm mát cục bộ với độ chính xác cao cho quang học (thường <±0,1°C). Mạch làm mát riêng biệt cho nguồn laser và hệ thống quang học. Bộ trao đổi nhiệt phản ứng nhanh để ngăn chặn thấu kính nhiệt.
- Máy ép cán: Kiểm soát nhiệt độ vùng trên bề mặt trục lăn. Nhiều vùng sưởi ấm/làm mát được điều khiển độc lập. Van trộn nhiệt tích hợp.
Bởi vì các quy trình khác nhau có phản ứng nhiệt khác nhau nên thiết kế làm mát PCB phải được tiếp cận từ một góc độ khác nhau. quan điểm kỹ thuật hệ thống thay vì lựa chọn thiết bị đơn giản. Điều này bao gồm:
- Lập bản đồ tải nhiệt trên toàn cơ sở
- Phân tích mạng lưới thủy lực để phân phối dòng chảy
- Mô phỏng động của tương tác nhiệt
- Kiểm soát tích hợp chiến lược trên tất cả các hệ thống con
Thực hành tốt nhất về bảo trì và vận hành
Hiệu suất hệ thống làm mát bền vững đòi hỏi phải thực hiện bảo trì chủ động:
| Nhiệm vụ bảo trì | Tính thường xuyên | Tác động của việc bỏ bê |
|---|---|---|
| Kiểm tra và xử lý chất lượng nước | hàng tháng | Tích tụ cặn, phát triển vi sinh, ăn mòn |
| Vệ sinh cuộn dây ngưng tụ (làm mát bằng không khí) | Hàng quý | Mất công suất 5–15% mỗi năm |
| Xử lý nước tháp giải nhiệt | Phân tích liên tục + hàng tháng | Quy mô, ăn mòn, nguy cơ Legionella |
| Kiểm tra rò rỉ môi chất lạnh | Hàng quý | Mất công suất, tác động môi trường |
| Phân tích dầu máy nén | 6–12 tháng | Phát hiện hao mòn sớm |
| Hiệu chuẩn hệ thống điều khiển | Hàng năm | Nhiệt độ trôi dạt, mất ổn định |
| Kiểm tra bơm và van | 6 tháng | Dòng chảy mất ổn định, mất cân bằng hệ thống |
Phần kết luận
Giải pháp làm mát tốt nhất cho sản xuất PCB phụ thuộc vào đặc điểm quy trình, quy mô sản xuất và yêu cầu về độ chính xác.
Máy làm lạnh làm mát bằng nước cung cấp sự ổn định nhiệt tuyệt vời (thường ±0,1–0,3°C) và hiệu suất năng lượng vượt trội (COP 4,5–6,5) cho các nhà máy sản xuất PCB quy mô lớn và liên tục. Chúng tối ưu cho các cơ sở có >150 kW nhu cầu làm mát hoạt động 24/7, đặc biệt là các cơ sở mạ điện chính xác và sản xuất HDI.
Máy làm lạnh làm mát bằng không khí cung cấp khả năng cài đặt linh hoạt, chi phí cơ sở hạ tầng thấp hơn và bảo trì đơn giản hơn cho các ứng dụng nhỏ hơn hoặc phi tập trung. Chúng phù hợp nhất cho các cơ sở có Tải nhiệt <50 kW, điều kiện khí hậu ôn hòa hoặc yêu cầu thay đổi bố cục thường xuyên.
Hệ thống làm mát chính xác rất cần thiết cho hoạt động sản xuất PCB đóng gói bán dẫn, tần số cao và HDI, nơi sự dao động nhiệt ảnh hưởng trực tiếp đến hiệu suất điện và độ chính xác về kích thước. Những điều này đòi hỏi kiến trúc điều khiển nhiều giai đoạn đạt được ±0,1°C hoặc chặt hơn sự ổn định nhiệt độ.
Cuối cùng, làm mát PCB không chỉ đơn giản là loại bỏ nhiệt. Đó là về việc duy trì sự ổn định nhiệt lâu dài trong các môi trường sản xuất phức tạp và liên tục thay đổi thông qua:
- Kiến trúc hệ thống phù hợp Phù hợp với yêu cầu quy trình
- Lựa chọn thành phần ưu tiên độ tin cậy và hiệu quả
- Chiến lược kiểm soát nâng cao để quản lý tải động
- Bảo trì chủ động để duy trì hiệu suất theo thời gian
Một hệ thống làm mát được thiết kế phù hợp sẽ cải thiện:
- Tính nhất quán của sản phẩm: Giảm sự thay đổi kích thước và điện
- Tỷ lệ năng suất: Ít khuyết tật liên quan đến nhiệt hơn
- Tuổi thọ thiết bị: Giảm ứng suất nhiệt lên các bộ phận
- Hiệu quả sản xuất: Giảm thời gian làm lại và ngừng hoạt động
- Hiệu suất năng lượng: Chi phí vận hành thấp hơn
Khi công nghệ PCB tiếp tục phát triển theo hướng có độ chính xác cao hơn (tính năng dưới 10μm), mật độ cao hơn (>20 lớp, >500 I/O) và tần số cao hơn (>70 GHz), hệ thống làm mát công nghiệp sẽ đóng vai trò ngày càng quan trọng trong sự ổn định trong sản xuất và độ tin cậy của sản phẩm. Hệ thống quản lý nhiệt phải được coi là yếu tố hỗ trợ quy trình cốt lõi chứ không chỉ đơn thuần là cơ sở hạ tầng phụ trợ.
