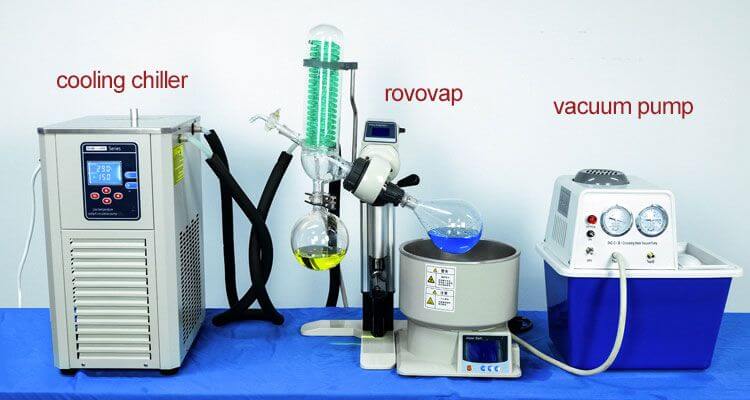

Os chillers recirculantes de laboratório são sistemas de gerenciamento térmico essenciais usados em pesquisas científicas, laboratórios analíticos, instalações de biotecnologia, desenvolvimento farmacêutico, testes de semicondutores e ambientes industriais avançados de P&D. Ao contrário dos chillers industriais convencionais, os chillers de recirculação de laboratório são projetados para controle de temperatura altamente estável, limpo e preciso sob condições de operação contínua.
Em ambientes de laboratório, a temperatura não é simplesmente um parâmetro de resfriamento – é frequentemente uma variável experimental controlada. Mesmo pequenas flutuações térmicas podem afetar a cinética da reação, a precisão da medição, o alinhamento óptico, as propriedades do material ou a atividade biológica. À medida que a pesquisa moderna avança em direção a maior precisão e automação, o papel dos chillers de recirculação tornou-se cada vez mais importante.
Um resfriador de recirculação de laboratório opera como um sistema de resfriamento de circuito fechado que circula continuamente o líquido refrigerante com temperatura controlada entre o resfriador e o equipamento do laboratório, garantindo condições operacionais estáveis durante longos períodos experimentais.
Por que o controle preciso da temperatura é importante em laboratórios
Em aplicações científicas e analíticas, a temperatura influencia diretamente:
- Taxas de reação química
- Atividade biológica
- Estabilidade óptica
- Precisão do sinal eletrônico
- Comportamento material
- Calibração do instrumento
Ao contrário dos sistemas de refrigeração industriais gerais que evitam principalmente o sobreaquecimento, os refrigeradores de laboratório devem manter tolerâncias de temperatura muito estreitas.
Por exemplo:
- Na síntese química, pequenas mudanças de temperatura podem alterar as vias de reação
- Nos sistemas de PCR, os desvios de temperatura podem afetar a precisão da amplificação do DNA
- Na espectroscopia, a deriva térmica pode influenciar a sensibilidade do detector
- Na pesquisa com laser, a instabilidade da temperatura afeta a consistência do comprimento de onda e a qualidade do feixe
Devido a essas sensibilidades, os resfriadores de laboratório geralmente exigem estabilidade de temperatura dentro de:
\pm0.1^\circ C \sim \pm0.5^\circ C
Em aplicações analíticas ou de semicondutores de ponta, podem ser necessárias tolerâncias ainda mais restritas.
Princípio de funcionamento de um resfriador recirculante de laboratório
Um chiller de recirculação de laboratório combina:
- Um sistema de refrigeração
- Um circuito de circulação de refrigerante
- Um sistema de controle de temperatura de precisão
O ciclo de refrigeração remove o calor do refrigerante circulante, enquanto o sistema de bomba fornece continuamente fluido com temperatura controlada para equipamentos de laboratório externos.
Ciclo Básico de Refrigeração
O sistema de refrigeração normalmente inclui:
- Compressor
- Condensador
- Válvula de expansão
- Evaporador
O compressor comprime o refrigerante a um estado de alta pressão, permitindo a rejeição de calor no condensador. Após a redução da pressão através da válvula de expansão, o refrigerante absorve o calor dentro do evaporador do fluido circulante do processo.
O fluido resfriado é então bombeado de volta para o equipamento de laboratório conectado.
Principais componentes de um resfriador de laboratório
Compressor: Capacidade de resfriamento estável
O compressor é a principal fonte de energia do sistema de refrigeração.
Os resfriadores de laboratório modernos costumam usar compressores acionados por inversor porque fornecem:
- Melhor estabilidade de temperatura
- Vibração mais baixa
- Consumo de energia reduzido
- Maior eficiência de carga parcial
Comparação de compressores
| Tipo de compressor | Vantagens | Uso típico de laboratório |
|---|---|---|
| Compressor de velocidade fixa | Menor custo inicial | Aplicações básicas de resfriamento |
| Compressor Inversor | Controle preciso da temperatura | Laboratórios de alta precisão |
| Compressor Scroll | Baixa vibração e operação silenciosa | Instrumentos analíticos |
| Compressor Rotativo | Design compacto | Chillers de bancada pequenos |
Como as cargas de calor do laboratório frequentemente flutuam durante os experimentos, a operação com capacidade variável é importante para manter condições térmicas estáveis.
Sistema de Bomba: Estabilidade de Fluxo e Transferência de Calor
A bomba de circulação controla o fornecimento de refrigerante entre o resfriador e o equipamento do laboratório.
A estabilidade do fluxo afeta diretamente:
- Consistência de transferência de calor
- Uniformidade de temperatura
- Capacidade de resposta do sistema
- Repetibilidade experimental
Mesmo que a temperatura do líquido refrigerante permaneça constante, o fluxo instável pode causar flutuações térmicas localizadas dentro do equipamento de aplicação.
Parâmetros importantes da bomba
| Parâmetro | Importância |
|---|---|
| Quociente de vazão | Determina a capacidade de transferência de calor |
| Pressão da cabeça da bomba | Suporta sistemas de tubulação longos |
| Estabilidade de Fluxo | Evita oscilação de temperatura |
| Nível de vibração | Protege instrumentos sensíveis |
Os resfriadores de laboratório de última geração geralmente usam:
- Bombas de velocidade variável
- Bombas acopladas magneticamente
- Sistemas de circulação de baixo ruído
- Monitoramento eletrônico de fluxo
Evaporador: Troca de calor de precisão
O evaporador transfere calor do fluido do processo para o refrigerante.
A maioria dos resfriadores de laboratório usa:
- Trocadores de calor a placas soldadas
- Evaporadores de aço inoxidável
- Materiais resistentes à corrosão
O desempenho do evaporador influencia fortemente:
- Velocidade de resposta de temperatura
- Estabilidade de resfriamento
- Eficiência de transferência de calor
Principais Fatores de Projeto do Evaporador
| Fator de projeto | Influência |
|---|---|
| Distribuição de fluxo interno | Resfriamento uniforme |
| Área de superfície de troca de calor | Eficiência de resfriamento |
| Queda de pressão | Estabilidade hidráulica |
| Velocidade de resposta térmica | Controle dinâmico de temperatura |
Em ambientes de laboratório de precisão, a transferência desigual de calor pode criar desvios de temperatura que afetam a consistência experimental.

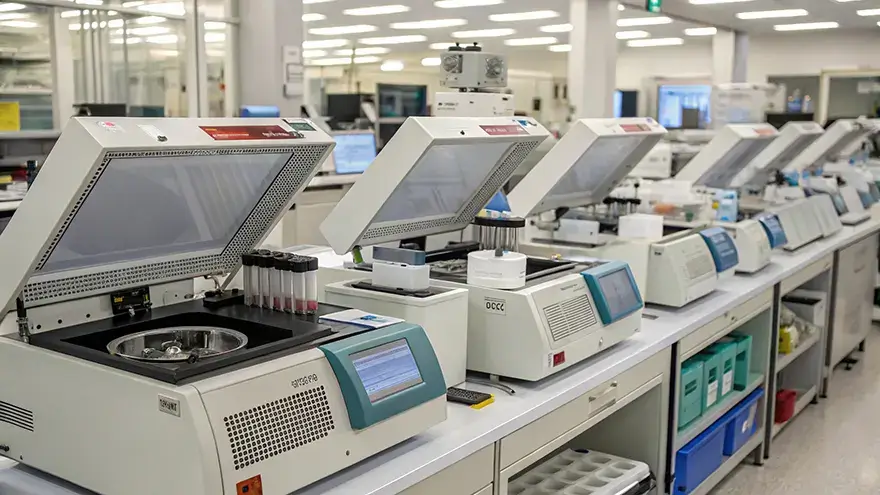

Principais Aplicações de Chillers Recirculantes de Laboratório
Os resfriadores de laboratório são amplamente utilizados em campos de pesquisa científica e industrial.
Instrumentos Analíticos
Suporte para resfriadores:
- Espectrômetros de massa
- Sistemas de cromatografia
- Espectrômetros
- Microscópios eletrônicos
Esses instrumentos geram calor durante a operação e o desvio térmico pode afetar:
- Sensibilidade do detector
- Alinhamento óptico
- Precisão do sinal
- Repetibilidade de medição
Biotecnologia e Ciências da Vida
Os sistemas biológicos são extremamente sensíveis à temperatura.
As aplicações típicas incluem:
- Biorreatores
- Fermentadores
- Sistemas PCR
- Equipamento de cultura celular
Nestes ambientes, a estabilidade térmica a longo prazo é muitas vezes mais importante do que a elevada capacidade de refrigeração.
Síntese Química e Controle de Reações
Os laboratórios químicos utilizam frequentemente refrigeradores para:
- Estabilizar temperaturas de reação
- Controlar reações exotérmicas
- Evitar fuga térmica
- Melhorar a seletividade da reação
As taxas de reação geralmente seguem uma cinética dependente da temperatura.
Para muitos sistemas químicos:
k = Ae^{-\frac{E_a}{RT}}
Isto significa que mesmo pequenas mudanças de temperatura podem afetar significativamente a velocidade da reação e a distribuição do produto.
Ciência de Materiais e Pesquisa de Semicondutores
Os resfriadores de laboratório são amplamente utilizados em:
- Sistemas de ciclagem térmica
- Teste de semicondutores
- Deposição de filme fino
- Caracterização de materiais
A temperatura influencia diretamente:
- Condutividade
- Comportamento de cristalização
- Propriedades mecânicas
- Transições de fase
A alta estabilidade térmica é essencial para resultados de testes reproduzíveis.
Pesquisa Laser e Fotônica
Os sistemas a laser requerem resfriamento estável para:
- Fontes de laser
- Componentes ópticos
- Eletrônica de potência
- Sistemas de estabilização de feixe
A instabilidade de temperatura pode causar:
- Desvio de comprimento de onda
- Distorção de feixe
- Desalinhamento óptico
- Eficiência do laser reduzida
Chillers de laboratório resfriados a ar versus resfriados a água
Os resfriadores de recirculação de laboratório estão geralmente disponíveis em duas configurações principais.
Tabela de comparação
| Item | Chiller Resfriado a Ar | Chiller resfriado a água |
|---|---|---|
| Complexidade de instalação | Mais baixo | Mais alto |
| Requisito de infraestrutura | Mínimo | Requer circuito de água externo |
| Eficiência energética | Moderado | Mais alto |
| Estabilidade da temperatura | Bom | Excelente |
| Sensibilidade à temperatura ambiente | Alto | Baixo |
| Nível de ruído | Mais alto | Mais baixo |
| Requisito de manutenção | Mais baixo | Moderado |
| Melhor Aplicação | Pequenos laboratórios | Grandes instalações de pesquisa |
Chillers de laboratório resfriados a ar
Os sistemas resfriados a ar rejeitam o calor diretamente no ar ambiente por meio de condensadores assistidos por ventilador.
As vantagens incluem:
- Instalação simples
- Estrutura compacta
- Menor custo de infraestrutura
- Implantação flexível
Eles são comumente usados para:
- Bancadas de pesquisa
- Pequenos laboratórios analíticos
- Experimentos descentralizados
- Sistemas de refrigeração portáteis
No entanto, o desempenho do resfriamento depende muito da temperatura ambiente. Em ambientes quentes, a eficiência da rejeição de calor diminui, o que pode reduzir a estabilidade da temperatura durante operações de longa duração.
Chillers de laboratório resfriados a água
Os sistemas refrigerados a água rejeitam o calor através de um circuito secundário de água conectado a:
- Torres de resfriamento
- Instalações de sistemas de água gelada
- Refrigeradores secos
Como a água tem maior condutividade térmica e capacidade térmica do que o ar, os sistemas resfriados a água fornecem:
- Melhor estabilidade térmica
- Maior eficiência energética
- Menor temperatura de descarga do compressor
- Operação mais estável a longo prazo
Os chillers resfriados a água são normalmente preferidos em:
- Instalações laboratoriais centralizadas
- Centros de P&D farmacêuticos
- Laboratórios de pesquisa de semicondutores
- Grandes instituições científicas
Tecnologias de controle de temperatura de precisão
Os resfriadores de laboratório modernos contam com sistemas de controle avançados para manter condições operacionais estáveis.
Principais tecnologias de controle
| Tecnologia | Função principal |
|---|---|
| Controle PID | Regulação de temperatura estável |
| Algoritmos Adaptativos | Compensação dinâmica de carga |
| Compressores de velocidade variável | Ajuste de resfriamento suave |
| Válvulas de Expansão Eletrônica | Controle preciso de refrigerante |
| Feedback multissensor | Melhor estabilidade do sistema |
A estabilidade da temperatura depende não apenas da capacidade de refrigeração, mas também de:
- Precisão do sensor
- Velocidade de resposta
- Consistência de fluxo
- Gerenciamento de inércia térmica
O projeto de baixa inércia térmica é especialmente importante porque permite que o sistema responda rapidamente a mudanças repentinas de carga experimental sem excesso excessivo.
Seleção de refrigerante em aplicações laboratoriais
A escolha do refrigerante afeta significativamente o desempenho do sistema.
Refrigerantes comuns de laboratório
| Tipo de refrigerante | Vantagens | Aplicação Típica |
|---|---|---|
| Água Deionizada | Alta eficiência de transferência de calor | Resfriamento geral de laboratório |
| Mistura Água-Glicol | proteção contra congelamento | Aplicações de baixa temperatura |
| Fluidos de silicone | Ampla faixa de temperatura | Eletrônica de precisão |
| Fluidos Fluorados | Isolamento elétrico | Refrigeração eletrônica especializada |
A seleção do refrigerante depende de:
- Faixa de temperatura operacional
- Resistência à corrosão
- Condutividade elétrica
- Compatibilidade biológica
- Características de viscosidade
Conclusão
Os chillers de recirculação de laboratório são sistemas de gerenciamento térmico essenciais para pesquisas científicas modernas e ambientes analíticos de precisão.
Os chillers resfriados a ar fornecem soluções flexíveis e econômicas para laboratórios menores e aplicações descentralizadas, enquanto os sistemas resfriados a água oferecem estabilidade térmica e eficiência superiores para instalações de pesquisa maiores e ambientes de alta precisão.
Em todas as aplicações, o objetivo principal não é simplesmente a remoção de calor, mas a manutenção de condições térmicas estáveis e repetíveis que garantam:
- Precisão experimental
- Confiabilidade do instrumento
- Consistência do processo
- Estabilidade operacional a longo prazo
À medida que a investigação científica continua a avançar em direção a uma maior precisão e automação, os refrigeradores de recirculação laboratorial continuarão a ser uma parte essencial da infraestrutura laboratorial moderna.
