Resfriamento do processo de formação de bateria explicado

A formação da bateria é amplamente considerada uma das etapas mais exigentes termicamente na fabricação de baterias de íons de lítio. Ao contrário do simples resfriamento ambiental, o resfriamento da formação interage diretamente com as reações eletroquímicas que ocorrem dentro da célula durante seus primeiros ciclos de carga e descarga.

Nesta fase, a célula da bateria está eletricamente ativa, quimicamente instável e altamente sensível à flutuação térmica. Mesmo pequenos desvios de temperatura podem influenciar a formação da camada SEI, a distribuição da resistência interna, o comportamento do revestimento de lítio e a estabilidade do ciclo a longo prazo.

Para as modernas Gigafábricas de EV que produzem milhões de células anualmente, o resfriamento da formação não é mais apenas um sistema utilitário – é parte da própria engenharia do processo.

O que realmente acontece durante a formação da bateria?

Após a injeção e selagem do eletrólito, as células de íons de lítio entram no estágio de formação, onde passam por carga e descarga controladas pela primeira vez.

Este processo permite a formação da camada SEI (Solid Electrolyte Interphase) na superfície do ânodo.

A camada SEI é extremamente importante porque:

• Evita a decomposição contínua do eletrólito
• Permite o transporte de íons de lítio
• Estabiliza reações eletroquímicas
• Determina a vida útil do ciclo de longo prazo

No entanto, a formação de SEI é altamente dependente da temperatura.

Se a temperatura subir muito rapidamente ou se tornar irregular entre as células, a camada SEI poderá desenvolver-se de forma inconsistente, levando a:

• Maior impedância
• Inconsistência de capacidade
• Revestimento de lítio
• Geração de gás
• Degradação acelerada

É por isso que o resfriamento da formação é fundamentalmente diferente do resfriamento HVAC geral da fábrica. O objetivo não é apenas a remoção de calor, mas a estabilização do processo eletroquímico.

Por que a formação gera tanto calor

Muitas pessoas subestimam a carga térmica gerada durante a formação.

A geração de calor vem principalmente de três fontes:

Aquecimento Joule

À medida que a corrente passa pela resistência interna da célula, o calor é gerado:

Q = I ^ 2 R t

Onde:

• (I) = corrente de carga
• (R) = resistência interna
• (t) = duração do carregamento

Em células EV de grande formato com altas correntes de formação, esse acúmulo de calor torna-se substancial.

Calor de reação eletroquímica

A formação não é um processo puramente elétrico.

As reações colaterais ocorrem continuamente durante o carregamento inicial:

• Decomposição eletrolítica
• Geração BE
• Evolução do gás
• Intercalação de lítio

Estas reações liberam calor adicional além do aquecimento resistivo.

Acumulação Térmica de Equipamento Densa

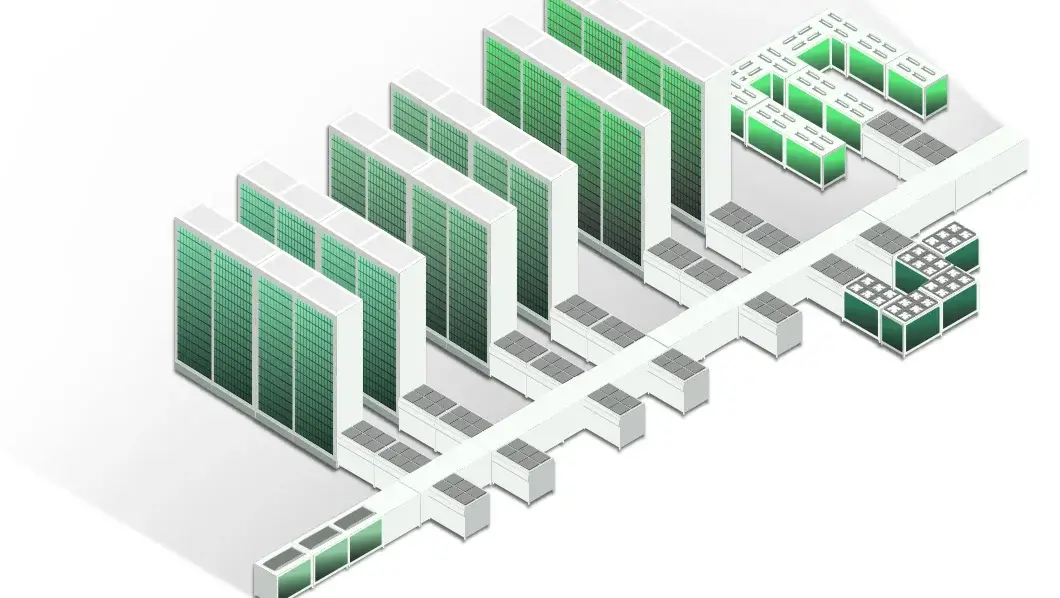

As oficinas de formação modernas podem conter:

• Dezenas de milhares de canais de formação
• Racks de formação multicamadas
• Armários de baterias de alta densidade
• Sistemas de ciclismo contínuos 24 horas por dia, 7 dias por semana

O desafio não é apenas a remoção de calor de célula única, mas também a remoção de enormes cargas térmicas acumuladas em ambientes compactados.

Uma grande oficina de formação pode facilmente exigir capacidades de refrigeração que variam de:

• 300 kW
• 500 kW
• 1 MW+
• Sistemas centralizados multimegawatts

Por que a uniformidade da temperatura é mais importante do que a temperatura absoluta

Um dos maiores equívocos no resfriamento de baterias é focar apenas na temperatura desejada.

Na realidade, a uniformidade da temperatura é muitas vezes mais importante do que a própria temperatura.

Por exemplo:

• Uma linha de formação operando uniformemente a 30°C pode ter um desempenho melhor do que uma flutuando entre 25–28°C.
• Um delta célula a célula de 0,8°C já pode criar um desvio de capacidade mensurável.

Isso ocorre porque as taxas de reação eletroquímica dependem da temperatura.

Mesmo pequenas diferenças podem causar:

• Diferentes taxas de crescimento do SEI
• Difusão irregular de lítio
• Variação da resistência interna
• Comportamento inconsistente de envelhecimento

É por isso que os sistemas de formação avançados muitas vezes exigem:

Alcançar esse nível de estabilidade sob cargas térmicas industriais flutuantes é extremamente difícil sem uma arquitetura de resfriamento de precisão.

Chillers resfriados a água versus resfriados a ar no resfriamento de formação

Esta é uma das decisões de engenharia mais importantes no projeto de fábricas de baterias.

A escolha não é simplesmente sobre “o que é melhor”, mas sobre:

• Escala de carga de resfriamento
• Eficiência energética
• Condições de instalação
• Custo operacional
• Layout de fábrica
• Condições climáticas
• Estratégia de redundância

Chillers resfriados a água: por que as Gigafactories os preferem

Os chillers refrigerados a água dominam as fábricas de baterias em grande escala porque a água tem uma eficiência de transferência de calor significativamente maior do que o ar.

Tecnicamente:

• A condutividade térmica da água é aproximadamente 25x maior que a do ar
• A capacidade térmica volumétrica da água é aproximadamente 3.500 vezes maior que a do ar

Isso permite que sistemas resfriados a água removam grandes cargas térmicas com muito mais eficiência.

Arquitetura típica de sistema resfriado a água

Um sistema refrigerado a água para oficina de formação geralmente inclui:

• Central de resfriamento central
• Torres de resfriamento
• Bombas de água gelada
• Loop de processo secundário
• Trocadores de calor de placas
• Circuitos de resfriamento de gabinete de formação

A maioria das grandes fábricas utiliza sistemas secundários de circuito fechado para isolar a água do processo do circuito principal do resfriador.

Faixa de capacidade de resfriamento mais econômica

Os chillers resfriados a água tornam-se economicamente superiores quando as cargas de resfriamento excedem aproximadamente:

Por que?

Porque o consumo de energia do compressor aumenta drasticamente em sistemas refrigerados a ar sob altas temperaturas ambientes.

Os sistemas refrigerados a água mantêm temperaturas de condensação mais baixas, melhorando:

• COP (Coeficiente de Desempenho)
• EER (Índice de Eficiência Energética)
• Vida útil do compressor
• Custo operacional de longo prazo

Vantagens Técnicas dos Sistemas Refrigerados a Água

Temperatura de condensação mais baixa

Os condensadores resfriados a ar dependem diretamente do ar ambiente externo.

No verão:

• A temperatura ambiente pode atingir 35–45°C
• A temperatura de condensação pode exceder 50°C

Os sistemas refrigerados a água que utilizam torres de resfriamento podem manter temperaturas de condensação próximas de:

• 28–32°C

Isto melhora drasticamente a eficiência do compressor.

Melhor estabilidade térmica

Os sistemas de água têm maior inércia térmica.

Isso ajuda a suprimir flutuações repentinas de carga causadas por:

• Ciclos de carregamento simultâneos
• Troca de estágio de formação
• Cargas de descarga de pico

Isto é fundamental para manter a precisão de ±0,1–0,3°C.

Melhor adequação para redundância N+1

Grandes Gigafábricas frequentemente implantam:

• Redundância do resfriador N+1
• Redundância de bomba dupla
• Sistemas de fonte de alimentação dupla

Plantas centrais resfriadas a água são mais fáceis de escalar de forma redundante sem crescimento excessivo da área ocupada.

Chillers resfriados a ar: onde eles realmente fazem sentido

Os chillers refrigerados a ar são frequentemente mal compreendidos.

Eles não são sistemas “inferiores” – eles são otimizados para diferentes condições operacionais.

Melhores casos de uso para sistemas refrigerados a ar

Os chillers resfriados a ar são mais econômicos quando:

• A carga de resfriamento é relativamente pequena
• A simplicidade da instalação é importante
• Não existe infraestrutura de torre de resfriamento
• Os recursos hídricos são limitados
• É necessária uma implantação rápida

As aplicações típicas incluem:

• Linhas de produção piloto
• Sistemas de formação de laboratório
• Pequenas fábricas de baterias
• Equipamento de teste independente

Faixa de capacidade mais econômica

Os sistemas refrigerados a ar são normalmente mais econômicos em:

Além dessa faixa, vários problemas aparecem:

• É necessária maior área do condensador
• Maior consumo de energia do ventilador
• Eficiência reduzida em climas quentes
• Aumento da pressão da cabeça do compressor

Limitações Técnicas de Sistemas Refrigerados a Ar

Dependência da temperatura ambiente

Os sistemas refrigerados a ar dependem diretamente da temperatura externa.

Em climas de alta temperatura:

• A pressão de condensação aumenta
• A potência do compressor aumenta
• A capacidade de resfriamento cai

Isto cria instabilidade durante o pico de operação do verão.

Menor estabilidade de carga parcial

As cargas térmicas de formação flutuam continuamente.

Os sistemas refrigerados a ar respondem mais lentamente porque o ar tem menor inércia térmica do que a água.

Isso torna o controle de altíssima precisão mais difícil.

Considerações sobre ruído e espaço

Grandes sistemas refrigerados a ar requerem:

• Grandes superfícies da bobina do condensador
• Vários fãs do EC
• Telhado significativo ou espaço ao ar livre

A gestão do ruído também se torna uma preocupação nas fábricas urbanas.

Por que o resfriamento de precisão na formação está se tornando mais difícil

As tendências das baterias estão aumentando a complexidade do resfriamento.

Maior densidade de energia

As baterias modernas acumulam mais energia em volumes menores.

Isso aumenta:

• Densidade de geração de calor
• Risco de fuga térmica
• Requisitos de precisão de resfriamento

Tecnologia de carregamento mais rápido

O carregamento com alta taxa C aumenta drasticamente a geração de calor.

Isto força os sistemas de refrigeração a responder mais rapidamente às cargas térmicas dinâmicas.

Formatos de células maiores

Células cilíndricas 4680 e células de bolsa grande criam mais acúmulo de calor interno do que células menores.

O resfriamento uniforme torna-se mais difícil à medida que os gradientes térmicos aumentam.

Tendências de refrigerantes: R32 e R290

As regulamentações ambientais estão remodelando o design dos chillers industriais.

Os refrigerantes tradicionais com alto GWP (Potencial de Aquecimento Global) estão sendo gradualmente substituídos.

Os modernos sistemas de refrigeração de baterias adotam cada vez mais:

No entanto, a seleção do refrigerante também afeta:

• Padrões de segurança
• Projeto do compressor
• Regulamentos de limitação de cobrança
• Requisitos de conformidade de fábrica

Isso está se tornando uma importante consideração de engenharia no futuro projeto da Gigafactory.

Conclusão

O resfriamento da formação de baterias é muito mais complexo do que o resfriamento convencional de processos industriais.

O desafio não é simplesmente remover calor, mas manter a estabilidade eletroquímica em milhões de células operando continuamente sob condições térmicas altamente dinâmicas.

Os chillers resfriados a água dominam as grandes aplicações Gigafactory devido à sua eficiência superior, estabilidade térmica e escalabilidade acima de cargas de 300 kW–1 MW.

Os sistemas refrigerados a ar permanecem altamente eficazes para produção em menor escala, laboratórios e refrigeração descentralizada de equipamentos, onde a flexibilidade de instalação e os custos de infraestrutura mais baixos são prioridades.

À medida que a densidade de energia da bateria, a velocidade de carregamento e a escala de produção continuam a aumentar, os sistemas de refrigeração de precisão tornar-se-ão ainda mais críticos para a qualidade, segurança e economia de produção da bateria.
