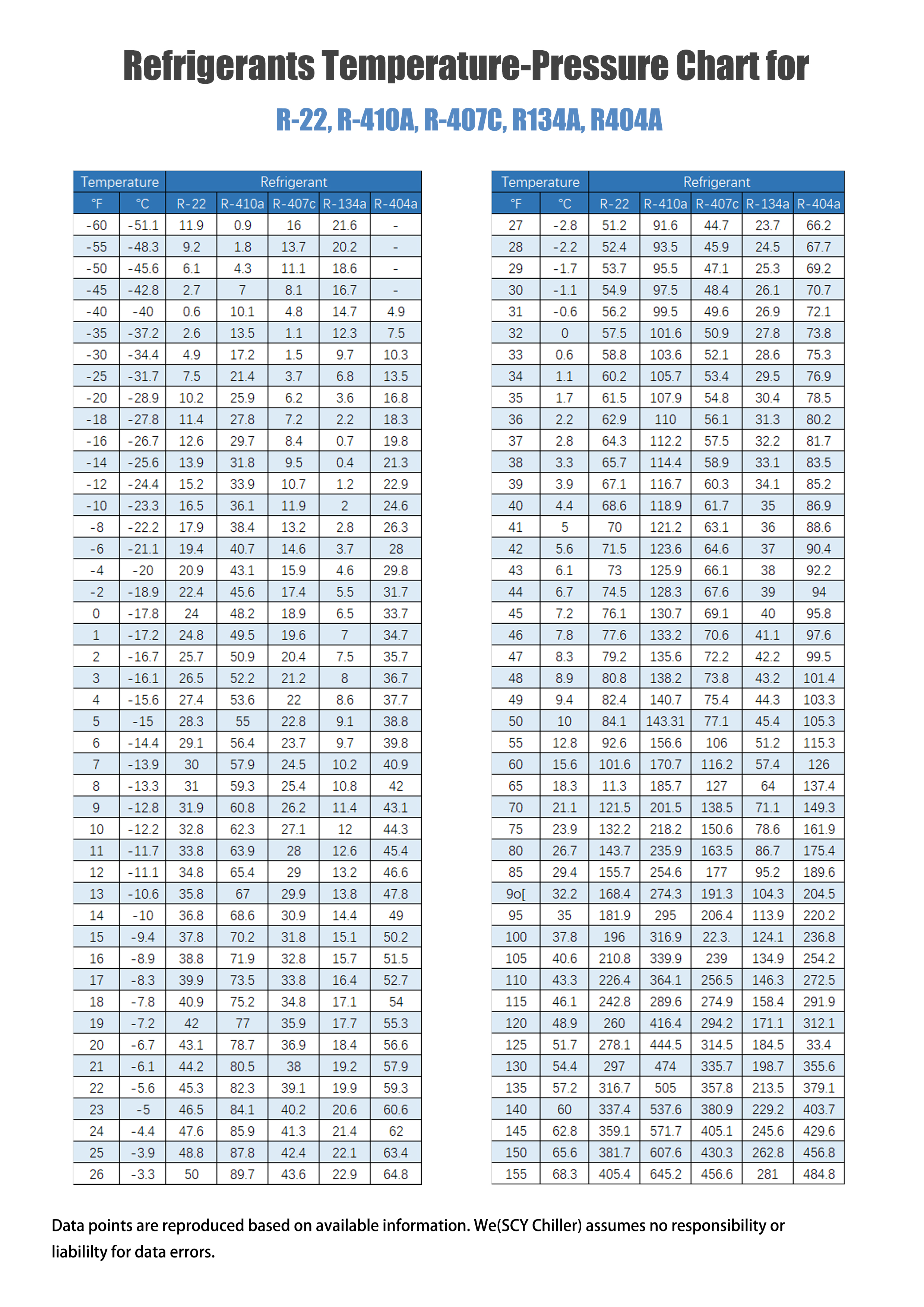

درجة الحرارة | المبرد | |||||
| درجة فهرنهايت | درجة مئوية | آر - 22 | R-410a | R-407c | آر - 134 أ | R-404a |
| -60 | -51.1 | 11.9 | 0.9 | 16 | 21.6 | - |
| -55 | -48.3 | 9.2 | 1.8 | 13.7 | 20.2 | - |
| -50 | -45.6 | 6.1 | 4.3 | 11.1 | 18.6 | - |
| -45 | -42.8 | 2.7 | 7 | 8.1 | 16.7 | - |
| -40 | -40 | 0.6 | 10.1 | 4.8 | 14.7 | 4.9 |
| -35 | -37.2 | 2.6 | 13.5 | 1.1 | 12.3 | 7.5 |
| -30 | -34.4 | 4.9 | 17.2 | 1.5 | 9.7 | 10.3 |
| -25 | -31.7 | 7.5 | 21.4 | 3.7 | 6.8 | 13.5 |
| -20 | -28.9 | 10.2 | 25.9 | 6.2 | 3.6 | 16.8 |
| -18 | -27.8 | 11.4 | 27.8 | 7.2 | 2.2 | 18.3 |
| -16 | -26.7 | 12.6 | 29.7 | 8.4 | 0.7 | 19.8 |
| -14 | -25.6 | 13.9 | 31.8 | 9.5 | 0.4 | 21.3 |
| -12 | -24.4 | 15.2 | 33.9 | 10.7 | 1.2 | 22.9 |
| -10 | -23.3 | 16.5 | 36.1 | 11.9 | 2 | 24.6 |
| -8 | -22.2 | 17.9 | 38.4 | 13.2 | 2.8 | 26.3 |
| -6 | -21.1 | 19.4 | 40.7 | 14.6 | 3.7 | 28 |
| -4 | -20 | 20.9 | 43.1 | 15.9 | 4.6 | 29.8 |
| -2 | -18.9 | 22.4 | 45.6 | 17.4 | 5.5 | 31.7 |
| 0 | -17.8 | 24 | 48.2 | 18.9 | 6.5 | 33.7 |
| 1 | -17.2 | 24.8 | 49.5 | 19.6 | 7 | 34.7 |
| 2 | -16.7 | 25.7 | 50.9 | 20.4 | 7.5 | 35.7 |
| 3 | -16.1 | 26.5 | 52.2 | 21.2 | 8 | 36.7 |
| 4 | -15.6 | 27.4 | 53.6 | 22 | 8.6 | 37.7 |
| 5 | -15 | 28.3 | 55 | 22.8 | 9.1 | 38.8 |
| 6 | -14.4 | 29.1 | 56.4 | 23.7 | 9.7 | 39.8 |
| 7 | -13.9 | 30 | 57.9 | 24.5 | 10.2 | 40.9 |
| 8 | -13.3 | 31 | 59.3 | 25.4 | 10.8 | 42 |
| 9 | -12.8 | 31.9 | 60.8 | 26.2 | 11.4 | 43.1 |
| 10 | -12.2 | 32.8 | 62.3 | 27.1 | 12 | 44.3 |
| 11 | -11.7 | 33.8 | 63.9 | 28 | 12.6 | 45.4 |
| 12 | -11.1 | 34.8 | 65.4 | 29 | 13.2 | 46.6 |
| 13 | -10.6 | 35.8 | 67 | 29.9 | 13.8 | 47.8 |
| 14 | -10 | 36.8 | 68.6 | 30.9 | 14.4 | 49 |
| 15 | -9.4 | 37.8 | 70.2 | 31.8 | 15.1 | 50.2 |
| 16 | -8.9 | 38.8 | 71.9 | 32.8 | 15.7 | 51.5 |
| 17 | -8.3 | 39.9 | 73.5 | 33.8 | 16.4 | 52.7 |
| 18 | -7.8 | 40.9 | 75.2 | 34.8 | 17.1 | 54 |
| 19 | -7.2 | 42 | 77 | 35.9 | 17.7 | 55.3 |
| 20 | -6.7 | 43.1 | 78.7 | 36.9 | 18.4 | 56.6 |
| 21 | -6.1 | 44.2 | 80.5 | 38 | 19.2 | 57.9 |
| 22 | -5.6 | 45.3 | 82.3 | 39.1 | 19.9 | 59.3 |
| 23 | -5 | 46.5 | 84.1 | 40.2 | 20.6 | 60.6 |
| 24 | -4.4 | 47.6 | 85.9 | 41.3 | 21.4 | 62 |
| 25 | -3.9 | 48.8 | 87.8 | 42.4 | 22.1 | 63.4 |
| 26 | -3.3 | هذا المبرد التجاري مناسب للمباني السكنية والتجارية ، ويمكن أن يعمل بشكل مثالي مع نظام HVAC. | 89.7 | 43.6 | 22.9 | 64.8 |
| 27 | -2.8 | 51.2 | 91.6 | 44.7 | 23.7 | 66.2 |
| 28 | -2.2 | 52.4 | 93.5 | 45.9 | 24.5 | 67.7 |
| 29 | -1.7 | 53.7 | 95.5 | 47.1 | 25.3 | 69.2 |
| 30 | -1.1 | 54.9 | 97.5 | 48.4 | 26.1 | 70.7 |
| 31 | -0.6 | 56.2 | 99.5 | 49.6 | 26.9 | 72.1 |
| 32 | 0 | 57.5 | 101.6 | 50.9 | 27.8 | 73.8 |
| 33 | 0.6 | 58.8 | 103.6 | 52.1 | 28.6 | 75.3 |
| 40HP مبرد مياه معبأة 1 | 1.1 | 60.2 | 105.7 | 53.4 | 29.5 | 76.9 |
| 35 | 1.7 | 61.5 | 107.9 | 54.8 | 30.4 | 78.5 |
| 36 | 2.2 | 62.9 | 110 | 56.1 | 31.3 | 80.2 |
| 37 | 2.8 | 64.3 | 112.2 | 57.5 | 32.2 | 81.7 |
| 38 | 3.3 | 65.7 | 114.4 | 58.9 | 33.1 | 83.5 |
| 39 | 3.9 | 67.1 | 116.7 | 60.3 | 34.1 | 85.2 |
| 40 | 4.4 | 68.6 | 118.9 | 61.7 | 35 | 86.9 |
| 41 | 5 | 70 | 121.2 | 63.1 | 36 | 88.6 |
| 42 | 5.6 | 71.5 | 123.6 | 64.6 | 37 | 90.4 |
| 43 | 6.1 | 73 | 125.9 | 66.1 | 38 | 92.2 |
| 44 | 6.7 | 74.5 | 128.3 | 67.6 | 39 | 94 |
| 45 | 7.2 | 76.1 | 130.7 | 69.1 | 40 | 95.8 |
| 46 | 7.8 | 77.6 | 133.2 | 70.6 | 41.1 | 97.6 |
| 47 | 8.3 | 79.2 | 135.6 | 72.2 | 42.2 | 99.5 |
| 48 | 8.9 | 80.8 | 138.2 | 73.8 | 43.2 | 101.4 |
| 49 | 9.4 | 82.4 | 140.7 | 75.4 | 44.3 | 103.3 |
| هذا المبرد التجاري مناسب للمباني السكنية والتجارية ، ويمكن أن يعمل بشكل مثالي مع نظام HVAC. | 10 | 84.1 | 143.31 | 77.1 | 45.4 | 105.3 |
| 55 | 12.8 | 92.6 | 156.6 | 106 | 51.2 | 115.3 |
| 60 | 15.6 | 101.6 | 170.7 | 116.2 | 57.4 | 126 |
| 65 | 18.3 | 11.3 | 185.7 | 127 | 64 | 137.4 |
| 70 | 21.1 | 121.5 | 201.5 | 138.5 | 71.1 | 149.3 |
| 75 | 23.9 | 132.2 | 218.2 | 150.6 | 78.6 | 161.9 |
| 80 | 26.7 | 143.7 | 235.9 | 163.5 | 86.7 | 175.4 |
| 85 | 29.4 | 155.7 | 254.6 | 177 | 95.2 | 189.6 |
| 9o[ | 32.2 | 168.4 | 274.3 | 191.3 | 104.3 | 204.5 |
| 95 | 35 | 181.9 | 295 | 206.4 | 113.9 | 220.2 |
| 100 | 37.8 | 196 | 316.9 | 22.3. | 124.1 | 236.8 |
| 105 | 40.6 | 210.8 | 339.9 | 239 | 134.9 | 254.2 |
| 110 | 43.3 | 226.4 | 364.1 | 256.5 | 146.3 | 272.5 |
| 115 | 46.1 | 242.8 | 289.6 | 274.9 | 158.4 | 291.9 |
| 120 | 48.9 | 260 | 416.4 | 294.2 | 171.1 | 312.1 |
| 125 | 51.7 | 278.1 | 444.5 | 314.5 | 184.5 | 33.4 |
| 130 | 54.4 | 297 | 474 | 335.7 | 198.7 | 355.6 |
| 135 | 57.2 | 316.7 | 505 | 357.8 | 213.5 | 379.1 |
| 140 | 60 | 337.4 | 537.6 | 380.9 | 229.2 | 403.7 |
| 145 | 62.8 | 359.1 | 571.7 | 405.1 | 245.6 | 429.6 |
| 150 | 40HP مبرد مياه معبأة 1 | 381.7 | 607.6 | 430.3 | 262.8 | 456.8 |
| 155 | 68.3 | 405.4 | 645.2 | 456.6 | 281 | 484.8 |
يتم استنساخ نقاط البيانات على أساس المعلومات المتاحة. نحن (SCY Chiller) لا نتحمل أي مسؤولية أو التزام تجاه أخطاء البيانات.
قم بتنزيل هذا المخطط هنا.
مرحبًا ليو.
ما هو مقياس الضغط للغاز r404a في مجفف التجميد الذي يعمل عند درجة حرارة -60 درجة مئوية؟
بالنسبة لغاز التبريد R404a عند درجة حرارة -60 درجة مئوية، يكون الضغط المقابل عادةً أقل من نطاق التشغيل المعتاد. للعثور على القيمة الدقيقة، يجب عليك الرجوع إلى مخطط درجة حرارة الضغط (PT) الخاص بـ R404a. ليس لدينا حاليا مثل هذه البيانات في متناول اليد. ومع ذلك، تذكر أن العمل في درجات الحرارة المنخفضة هذه قد يتطلب معدات متخصصة.
