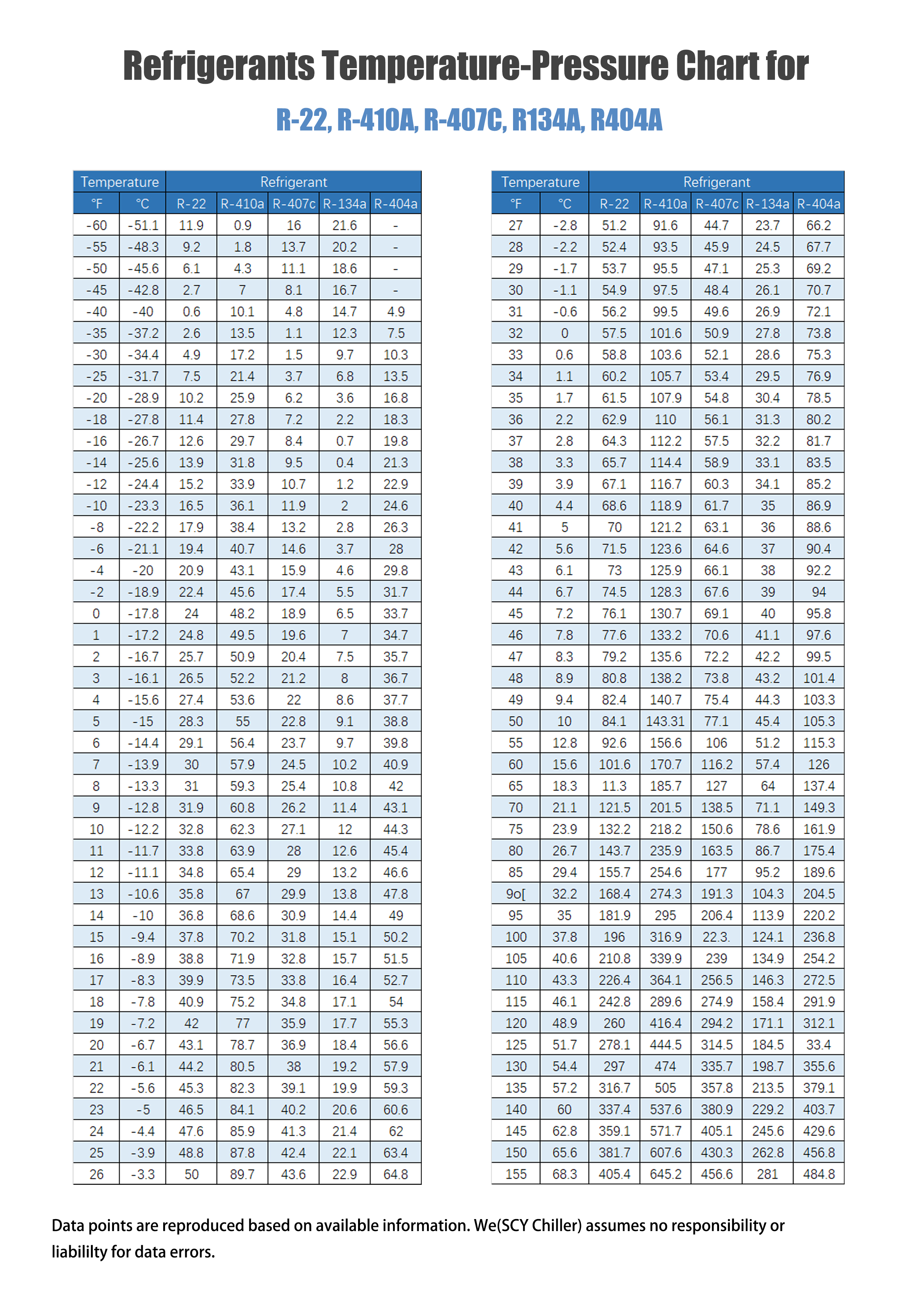

Температура | холодильный | |||||
| ° F | ° С | Р-22 | Р-410а | Р-407с | Р-134а | Р-404а |
| -60 | -51,1 | 11,9 | 0.9 | 16 | 21,6 | - |
| -55 | -48,3 | 9.2 | 1,8 | 13,7 | 20,2 | - |
| -50 | -45,6 | 6.1 | 4.3 | 11.1 | 18,6 | - |
| -45 | -42,8 | 2,7 | 7 | 8.1 | 16,7 | - |
| -40 | -40 | 0.6 | 10.1 | 4,8 | 14,7 | 4.9 |
| -35 | -37,2 | 2,6 | 13,5 | 1.1 | 12.3 | 7,5 |
| -30 | -34,4 | 4.9 | 17,2 | 1,5 | 9,7 | 10.3 |
| -25 | -31,7 | 7,5 | 21,4 | 3,7 | 6,8 | 13,5 |
| -20 | -28,9 | 10.2 | 25,9 | 6.2 | 3,6 | 16,8 |
| -18 | -27,8 | 11,4 | 27,8 | 7.2 | 2.2 | 18,3 |
| -16 | -26,7 | 12,6 | 29,7 | 8.4 | 0.7 | 19,8 |
| -14 | -25,6 | 13,9 | 31,8 | 9,5 | 0.4 | 21,3 |
| -12 | -24,4 | 15.2 | 33,9 | 10,7 | 1,2 | 22,9 |
| -10 | -23,3 | 16,5 | 36,1 | 11,9 | 2 | 24,6 |
| -8 | -22,2 | 17,9 | 38,4 | 13.2 | 2,8 | 26,3 |
| -6 | -21,1 | 19,4 | 40,7 | 14,6 | 3,7 | 28 |
| -4 | -20 | 20,9 | 43.1 | 15,9 | 4.6 | 29,8 |
| -2 | -18,9 | 22,4 | 45,6 | 17,4 | 5,5 | 31,7 |
| 0 | -17,8 | 24 | 48,2 | 18,9 | 6,5 | 33,7 |
| 1 | -17,2 | 24,8 | 49,5 | 19,6 | 7 | 34,7 |
| 2 | -16,7 | 25,7 | 50,9 | 20,4 | 7,5 | 35,7 |
| 3 | -16,1 | 26,5 | 52,2 | 21,2 | 8 | 36,7 |
| 4 | -15,6 | 27,4 | 53,6 | 22 | 8,6 | 37,7 |
| 5 | -15 | 28,3 | 55 | 22,8 | 9.1 | 38,8 |
| 6 | -14,4 | 29.1 | 56,4 | 23,7 | 9,7 | 39,8 |
| 7 | -13,9 | 30 | 57,9 | 24,5 | 10.2 | 40,9 |
| 8 | -13,3 | 31 | 59,3 | 25,4 | 10,8 | 42 |
| 9 | -12,8 | 31,9 | 60,8 | 26,2 | 11,4 | 43.1 |
| 10 | -12,2 | 32,8 | 62,3 | 27.1 | 12 | 44,3 |
| 11 | -11,7 | 33,8 | 63,9 | 28 | 12,6 | 45,4 |
| 12 | -11,1 | 34,8 | 65,4 | 29 | 13.2 | 46,6 |
| 13 | -10,6 | 35,8 | 67 | 29,9 | 13,8 | 47,8 |
| 01.06.2022 | -10 | 36,8 | 68,6 | 30,9 | 14,4 | 49 |
| 15 | -9,4 | 37,8 | 70,2 | 31,8 | 15.1 | 50,2 |
| 16 | -8,9 | 38,8 | 71,9 | 32,8 | 15,7 | 51,5 |
| 17 | -8,3 | 39,9 | 73,5 | 33,8 | 16,4 | 52,7 |
| 18 | -7,8 | 40,9 | 75,2 | 34,8 | 17.1 | 54 |
| 19 | -7,2 | 42 | 77 | 35,9 | 17,7 | 55,3 |
| 20 | -6,7 | 43.1 | 78,7 | 36,9 | 18,4 | 56,6 |
| 21 год | -6,1 | 44,2 | 80,5 | 38 | 19.2 | 57,9 |
| 22 | -5,6 | 45,3 | 82,3 | 39,1 | 19,9 | 59,3 |
| 23 | -5 | 46,5 | 84,1 | 40,2 | 20,6 | 60,6 |
| 24 | -4,4 | 47,6 | 85,9 | 41,3 | 21,4 | 62 |
| 25 | -3,9 | 48,8 | 87,8 | 42,4 | 22.1 | 63,4 |
| 26 | -3,3 | 50 | 89,7 | 43,6 | 22,9 | 64,8 |
| 27 | -2,8 | 51,2 | 91,6 | 44,7 | 23,7 | 66,2 |
| 28 | -2,2 | 52,4 | 93,5 | 45,9 | 24,5 | 67,7 |
| 29 | -1,7 | 53,7 | 95,5 | 47,1 | 25,3 | 69,2 |
| 30 | -1,1 | 54,9 | 97,5 | 48,4 | 26.1 | 70,7 |
| 31 | -0,6 | 56,2 | 99,5 | 49,6 | 26,9 | 72,1 |
| 32 | 0 | 57,5 | 101,6 | 50,9 | 27,8 | 73,8 |
| 33 | 0.6 | 58,8 | 103,6 | 52,1 | 28,6 | 75,3 |
| 34 | 1.1 | 60,2 | 105,7 | 53,4 | 29,5 | 76,9 |
| 35 год | 1,7 | 61,5 | 107,9 | 54,8 | 30,4 | 78,5 |
| 36 | 2.2 | 62,9 | 110 | 56,1 | 31,3 | 80,2 |
| 37 | 2,8 | 64,3 | 112,2 | 57,5 | 32,2 | 81,7 |
| 38 | 3.3 | 65,7 | 114,4 | 58,9 | 33.1 | 83,5 |
| 39 | 3,9 | 67,1 | 116,7 | 60,3 | 34,1 | 85,2 |
| 40 | 4.4 | 68,6 | 118,9 | 61,7 | 35 год | 86,9 |
| 41 | 5 | 70 | 121,2 | 63,1 | 36 | 88,6 |
| 42 | 5,6 | 71,5 | 123,6 | 64,6 | 37 | 90,4 |
| 43 | 6.1 | 73 | 125,9 | 66,1 | 38 | 92,2 |
| 44 | 6.7 | 74,5 | 128,3 | 67,6 | 39 | 94 |
| 45 | 7.2 | 76,1 | 130,7 | 69,1 | 40 | 95,8 |
| 46 | 7,8 | 77,6 | 133,2 | 70,6 | 41,1 | 97,6 |
| 47 | 8.3 | 79,2 | 135,6 | 72,2 | 42,2 | 99,5 |
| 48 | 8,9 | 80,8 | 138,2 | 73,8 | 43,2 | 101,4 |
| 49 | 9.4 | 82,4 | 140,7 | 75,4 | 44,3 | 103,3 |
| 50 | 10 | 84,1 | 143,31 | 77,1 | 45,4 | 105,3 |
| 55 | 12,8 | 92,6 | 156,6 | 106 | 51,2 | 115,3 |
| 60 | 15,6 | 101,6 | 170,7 | 116,2 | 57,4 | 126 |
| 65 | 18,3 | 11.3 | 185,7 | 127 | 64 | 137,4 |
| 70 | 21.1 | 121,5 | 201,5 | 138,5 | 71,1 | 149,3 |
| 75 | 23,9 | 132,2 | 218,2 | 150,6 | 78,6 | 161,9 |
| 80 | 26,7 | 143,7 | 235,9 | 163,5 | 86,7 | 175,4 |
| 85 | 29,4 | 155,7 | 254,6 | 177 | 95,2 | 189,6 |
| 9о[ | 32,2 | 168,4 | 274,3 | 191,3 | 104,3 | 204,5 |
| 95 | 35 год | 181,9 | 295 | 206,4 | 113,9 | 220,2 |
| 100 | 37,8 | 196 | 316,9 | 22.3. | 124,1 | 236,8 |
| 105 | 40,6 | 210,8 | 339,9 | 239 | 134,9 | 254,2 |
| 110 | 43,3 | 226,4 | 364,1 | 256,5 | 146,3 | 272,5 |
| 115 | 46,1 | 242,8 | 289,6 | 274,9 | 158,4 | 291,9 |
| 120 | 48,9 | 260 | 416,4 | 294,2 | 171,1 | 312,1 |
| 125 | 51,7 | 278,1 | 444,5 | 314,5 | 184,5 | 33,4 |
| 130 | 54,4 | 297 | 474 | 335,7 | 198,7 | 355,6 |
| 135 | 57,2 | 316,7 | 505 | 357,8 | 213,5 | 379,1 |
| 140 | 60 | 337,4 | 537,6 | 380,9 | 229,2 | 403,7 |
| 145 | 62,8 | 359,1 | 571,7 | 405.1 | 245,6 | 429,6 |
| 150 | 65,6 | 381,7 | 607,6 | 430,3 | 262,8 | 456,8 |
| 155 | 68,3 | 405,4 | 645,2 | 456,6 | 281 | 484,8 |
Точки данных воспроизводятся на основе доступной информации. Мы (SCY Chiller) не несем ответственности за ошибки в данных.
Скачать эту диаграмму здесь.
Привет, Лео.
Каково манометрическое давление газа R404a в сублимационной сушилке, работающей при температуре -60°C?
Для хладагента R404a при температуре -60°C соответствующее давление обычно ниже обычного рабочего диапазона. Чтобы найти точное значение, вам следует обратиться к диаграмме давления и температуры (PT), характерной для R404a. В настоящее время мы не располагаем такими данными. Однако помните, что работа при таких низких температурах может потребовать специального оборудования.
