Tại sao sản xuất pin cần làm mát chính xác

Sự mở rộng nhanh chóng của xe điện, lưu trữ năng lượng tái tạo và thiết bị điện tử hiệu suất cao đã đẩy việc sản xuất pin lithium sang một kỷ nguyên mới của sản xuất tự động quy mô lớn. “Các nhà máy Gigafactory” pin hiện đại hoạt động liên tục, sản xuất khối lượng lớn tế bào mỗi ngày trong điều kiện môi trường được kiểm soát chặt chẽ.

Tại các cơ sở này, kiểm soát nhiệt độ không còn đơn giản là một hệ thống tiện ích hỗ trợ nữa mà nó là một phần cốt lõi của chất lượng sản xuất và an toàn vận hành.

Từ lớp phủ điện cực và chuẩn bị chất điện phân đến quá trình hình thành và thử nghiệm pin, gần như mọi quy trình sản xuất pin lithium đều phụ thuộc vào việc quản lý nhiệt chính xác. Ngay cả những dao động nhiệt độ nhỏ cũng có thể ảnh hưởng đến tính nhất quán của tế bào, vòng đời, hiệu suất an toàn và năng suất sản xuất.

Khi mật độ năng lượng của pin tiếp tục tăng, các nhà sản xuất đang đầu tư mạnh vào hệ thống làm mát chính xác có khả năng duy trì điều kiện hoạt động ổn định cao trên các dây chuyền sản xuất 24/7.

Tại sao việc kiểm soát nhiệt độ lại quan trọng trong sản xuất pin

Vật liệu pin rất nhạy cảm với nhiệt độ

Vật liệu pin lithium cực kỳ nhạy cảm với sự thay đổi nhiệt trong quá trình sản xuất. Vật liệu catốt, vật liệu cực dương, chất phụ gia dẫn điện, chất kết dính và chất điện phân đều yêu cầu nhiệt độ được kiểm soát chặt chẽ để duy trì sự ổn định hóa học và tính nhất quán của quy trình.

Ví dụ, nhiệt độ không ổn định trong quá trình trộn và phủ vữa có thể thay đổi độ nhớt và tốc độ bay hơi dung môi, dẫn đến:

• Độ dày lớp phủ không đồng đều
• Khuyết tật bề mặt
• Giảm độ bám dính
• Mật độ điện cực không nhất quán

Trong các dây chuyền sản xuất pin tiên tiến, độ ổn định nhiệt độ của quy trình thường được kiểm soát trong:

• ± 0,5°C cho sản xuất thông thường
• ±0,1°C cho môi trường thử nghiệm và phòng thí nghiệm chính xác

Độ chính xác như vậy là cần thiết để đảm bảo tính đồng nhất trên hàng triệu pin được sản xuất hàng năm.

Độ ổn định nhiệt độ ảnh hưởng trực tiếp đến tính nhất quán của pin

Tính nhất quán của pin là một trong những chỉ số chất lượng quan trọng nhất trong sản xuất pin lithium. Ngay cả những khác biệt nhỏ về nhiệt giữa các tế bào cũng có thể tạo ra những sai lệch có thể đo lường được về:

• Kháng nội bộ
• Ổn định điện áp
• Duy trì công suất
• Hiệu suất chu kỳ

Vấn đề này trở nên đặc biệt nghiêm trọng trong các bộ pin EV, nơi hàng nghìn tế bào phải hoạt động đồng đều trong điều kiện tải đòi hỏi khắt khe.

Hệ thống làm mát chính xác giúp duy trì nhiệt độ quy trình ổn định trong toàn bộ dây chuyền sản xuất tự động, cải thiện tính nhất quán của lô và giảm tỷ lệ sai sót.

Trong các Gigafactory hiện đại, hệ thống làm mát tập trung thường được tích hợp với nền tảng điều khiển PLC và SCADA thông minh để cung cấp khả năng giám sát nhiệt độ theo thời gian thực và quản lý nhiệt thích ứng.

Quá nóng tạo ra rủi ro an toàn lớn

Pin lithium-ion rất nhạy cảm với hiện tượng quá nhiệt trong quá trình sản xuất và thử nghiệm.

Nhiệt độ quá cao có thể dẫn đến:

• sự bay hơi điện giải
• Tạo khí
• Sưng tế bào
• Ngắn mạch bên trong
• Thoát nhiệt

Sự thoát nhiệt trong quá trình hình thành và thử nghiệm được coi là một trong những rủi ro an toàn nghiêm trọng nhất trong các cơ sở sản xuất pin lithium.

Quá trình hình thành đặc biệt tiêu tốn nhiều nhiệt vì các tế bào trải qua các chu kỳ sạc và xả lặp đi lặp lại trong khi lớp SEI được hình thành bên trong.

Nếu không làm mát hiệu quả, sự tích tụ nhiệt cục bộ có thể ảnh hưởng đến chất lượng pin và tạo ra rủi ro vận hành đáng kể.

Vì lý do này, các nhà máy sản xuất pin hiện đại đòi hỏi hệ thống làm mát công nghiệp có độ tin cậy cao với cơ chế giám sát nhiệt liên tục và bảo vệ khẩn cấp.

Các quy trình sản xuất pin quan trọng yêu cầu làm mát chính xác

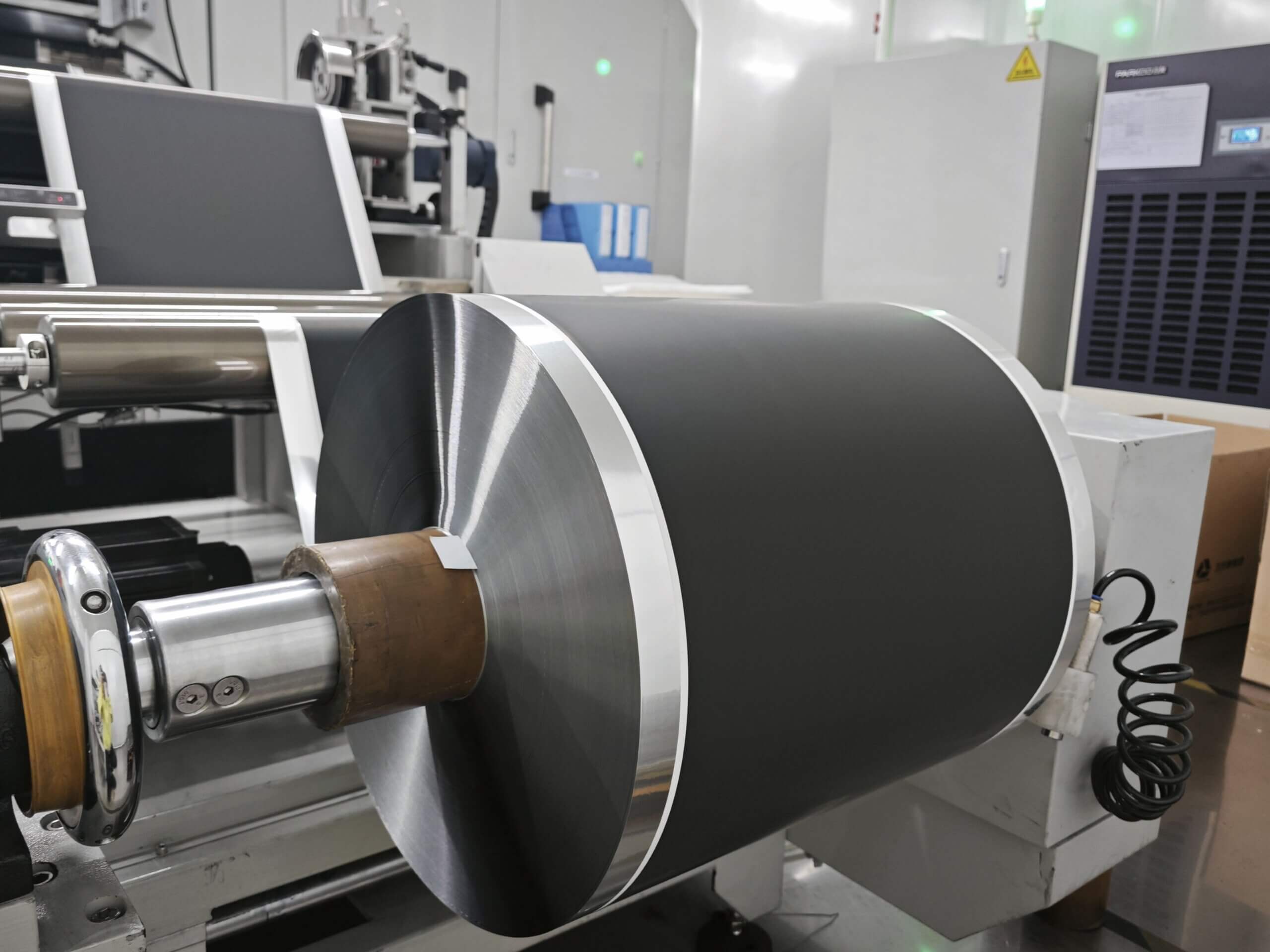

Lớp phủ điện cực

Lớp phủ điện cực là một trong những quy trình nhạy cảm với nhiệt độ nhất trong sản xuất pin. Điều kiện nhiệt ổn định là điều cần thiết để duy trì tính đồng nhất của hỗn hợp vữa và độ chính xác của lớp phủ.

Máy làm lạnh công nghiệp tích hợp với thiết bị phủ giúp duy trì nhiệt độ ổn định trong toàn bộ dây chuyền sản xuất tốc độ cao, giảm khuyết tật lớp phủ và cải thiện chất lượng điện cực.

Trong môi trường sản xuất quy mô lớn, thiết bị làm lạnh dây chuyền phủ thường được thiết kế để hoạt động liên tục với khả năng kiểm soát độ ổn định nhiệt chính xác.

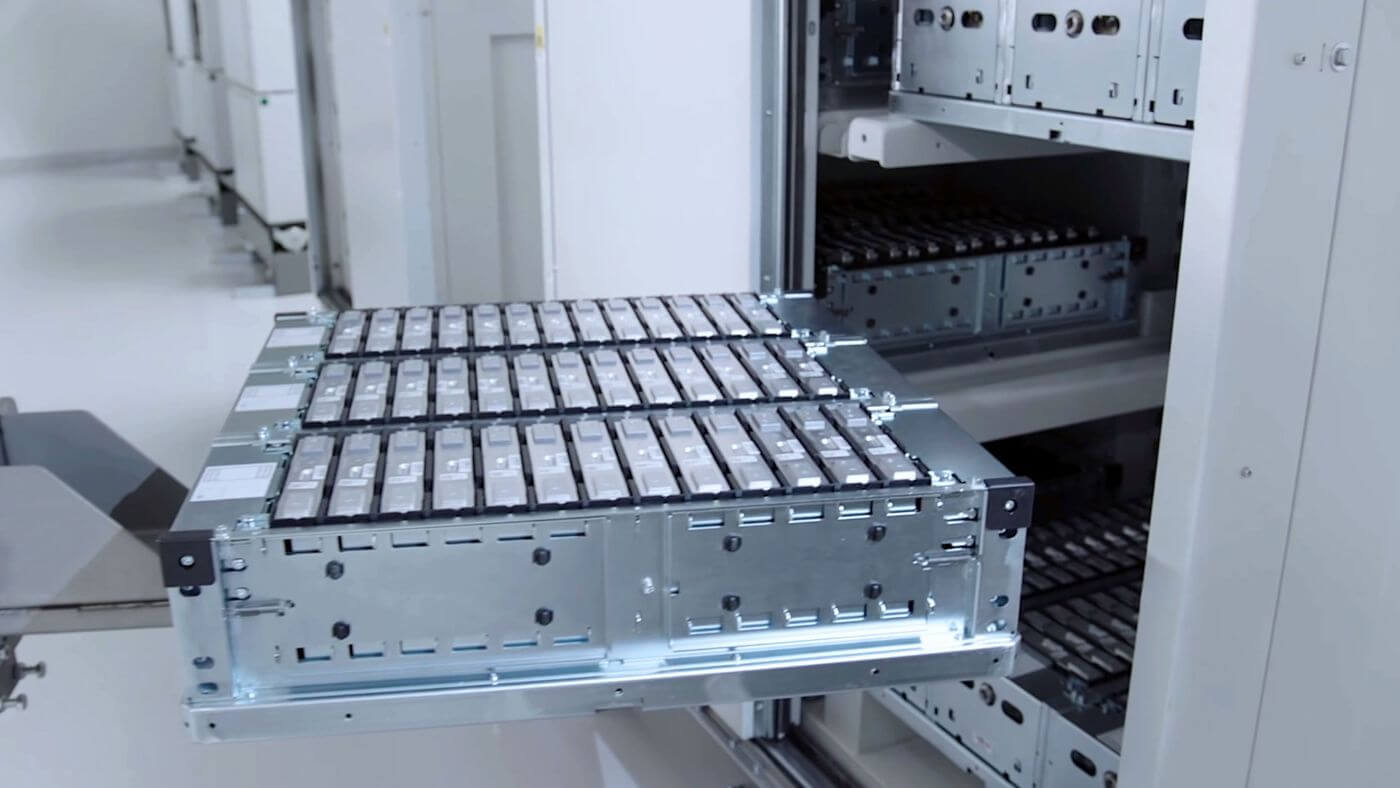

Sự hình thành và lão hóa của pin

Quá trình hình thành pin tạo ra nhiệt lượng đáng kể vì các tế bào trải qua chu kỳ sạc và xả lặp đi lặp lại trong thời gian dài.

Sự dao động nhiệt độ trong quá trình hình thành có thể ảnh hưởng tiêu cực đến sự phát triển của lớp SEI, dẫn đến hiệu suất pin không nhất quán và giảm tuổi thọ chu kỳ.

Để giải quyết vấn đề này, hệ thống làm mát hình thành pin được thiết kế để cung cấp:

• Loại bỏ nhiệt liên tục
• Điều chỉnh nhiệt độ chính xác
• Hoạt động ổn định lâu dài
• Độ tin cậy hệ thống cao

Ở nhiều Gigafactory, hệ thống làm mát xưởng sản xuất hoạt động với kiến ​​trúc dự phòng N+1 để đảm bảo quá trình sản xuất không bị gián đoạn ngay cả khi bảo trì hoặc hỏng hóc thiết bị.

Thiết kế dự phòng này rất quan trọng vì sự gián đoạn làm mát bất ngờ có thể khiến toàn bộ bộ phận sản xuất phải ngừng hoạt động và gây ra tổn thất tài chính đáng kể.

Làm mát thiết bị kiểm tra pin

Hệ thống kiểm tra pin liên tục tạo ra nhiệt trong các chu kỳ sạc/xả, đặc biệt là trong các ứng dụng kiểm tra pin EV công suất cao.

Nếu không làm mát ổn định, độ chính xác của thử nghiệm có thể giảm và độ tin cậy của thiết bị có thể bị ảnh hưởng.

Máy làm lạnh chính xác được sử dụng trong các ứng dụng kiểm tra pin thường được thiết kế để duy trì độ ổn định nhiệt độ trong phạm vi ± 0,1°C nhằm đảm bảo các điều kiện đo chính xác.

Các hệ thống làm mát này hỗ trợ:

• Kiểm tra đạp xe trong thời gian dài
• Thử nghiệm phóng điện cao thế
• Buồng mô phỏng môi trường
• Hệ thống phân loại pin tự động

Hệ thống làm mát đáng tin cậy trực tiếp cải thiện độ chính xác của thử nghiệm và giảm thời gian ngừng hoạt động của thiết bị.

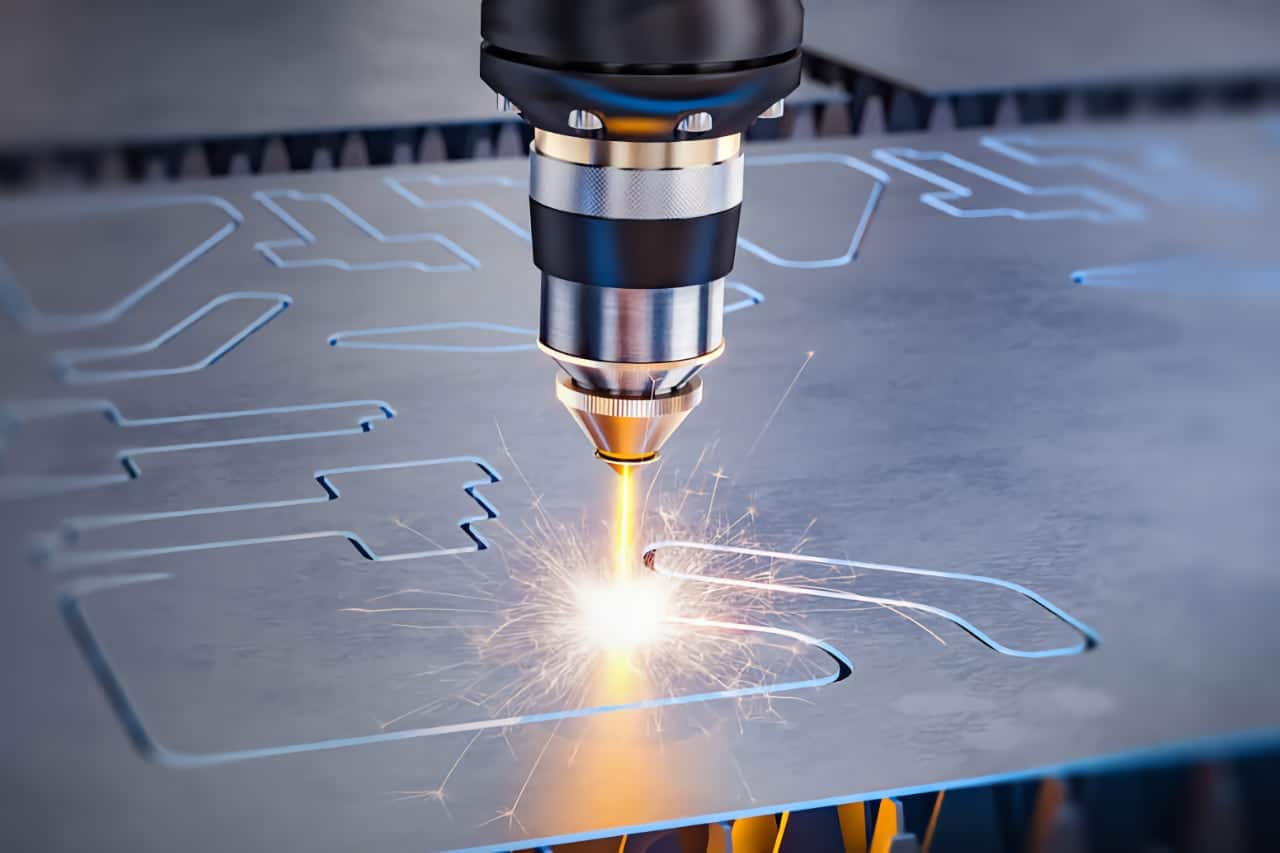

Hàn và cắt Laser

Hệ thống hàn và cắt laser được sử dụng trong lắp ráp mô-đun pin yêu cầu làm mát ổn định để bảo vệ nguồn laser và các bộ phận quang học không bị quá nóng.

Sự mất ổn định nhiệt độ có thể ảnh hưởng đến:

• Chất lượng chùm tia laser
• Độ chính xác hàn
• Độ lặp lại sản xuất
• Tuổi thọ thiết bị

Máy làm lạnh công nghiệp giúp duy trì điều kiện nhiệt ổn định để vận hành laser liên tục trong môi trường sản xuất tự động.

Những thách thức làm mát thường gặp trong các nhà máy sản xuất pin

Tải nhiệt cao từ sản xuất liên tục

Các nhà máy sản xuất pin hiện đại hoạt động suốt ngày đêm với dây chuyền sản xuất tự động hóa cao. Các quá trình như tạo hình, thử nghiệm, sấy khô và hàn laser tạo ra tải nhiệt rất lớn liên tục.

Khi năng lực sản xuất mở rộng, hệ thống làm mát phải hỗ trợ:

• Tải nhiệt tập trung lớn
• Kiểm soát nhiệt độ đa vùng
• Hoạt động liên tục 24/7
• Môi trường mật độ thiết bị cao

Điều này đòi hỏi các thiết bị làm lạnh công nghiệp có hệ thống máy nén mạnh mẽ và hiệu suất lâu dài đáng tin cậy.

Yêu cầu nhiệt độ siêu chính xác

Nhiều quy trình sản xuất pin lithium yêu cầu điều kiện nhiệt cực kỳ ổn định.

Các yêu cầu về độ chính xác điển hình bao gồm:

Thiết bị làm mát thông thường thường không thể duy trì mức độ chính xác này một cách nhất quán dưới sự biến động của tải nhiệt công nghiệp.

Các hệ thống làm mát chính xác tiên tiến thường kết hợp các thuật toán điều khiển PID, máy nén điều khiển bằng biến tần và điều chỉnh lưu lượng thông minh để đạt được hiệu suất nhiệt ổn định.

Tiêu thụ năng lượng và áp lực bền vững

Hệ thống làm mát là một trong những thiết bị tiêu thụ năng lượng lớn nhất trong các cơ sở sản xuất pin.

Khi chi phí năng lượng và các quy định về môi trường tiếp tục tăng, các nhà sản xuất đang tập trung nhiều hơn vào công nghệ làm mát tiết kiệm năng lượng và chất làm lạnh thân thiện với môi trường.

Ngành công nghiệp đang dần chuyển sang các chất làm lạnh có GWP thấp hơn như:

• R32
• R290

Những chất làm lạnh này giúp các nhà sản xuất đáp ứng các tiêu chuẩn bền vững toàn cầu đồng thời giảm tác động đến môi trường.

Đồng thời, các thiết bị làm lạnh công nghiệp hiện đại ngày càng được áp dụng:

• Máy nén tần số thay đổi
• Hệ thống quản lý năng lượng thông minh
• Công nghệ thu hồi nhiệt
• Tích hợp nhà máy thông minh

Những công nghệ này cải thiện hiệu quả hoạt động đồng thời giảm chi phí năng lượng lâu dài.

Các loại máy làm lạnh công nghiệp dùng trong sản xuất pin

Máy làm lạnh làm mát bằng nước

Máy làm lạnh làm mát bằng nước được sử dụng phổ biến trong các cơ sở sản xuất pin quy mô lớn vì mang lại hiệu quả làm mát cao và hoạt động ổn định lâu dài.

Các hệ thống này đặc biệt thích hợp cho:

• Dây chuyền sản xuất quy mô Gigafactory
• Hệ thống làm mát tập trung
• Ứng dụng tải nhiệt cao
• Hoạt động liên tục 24/7

Hệ thống làm mát bằng nước được triển khai rộng rãi trong các xưởng sản xuất, dây chuyền phủ và khu vực thử nghiệm pin, nơi cần có khả năng làm mát ổn định.

Máy làm lạnh bằng gió

Máy làm lạnh làm mát bằng không khí thường được lựa chọn cho các cơ sở sản xuất nhỏ hơn, làm mát thiết bị độc lập và phòng thí nghiệm R&D về pin.

Bởi vì chúng không yêu cầu tháp giải nhiệt nên việc lắp đặt đơn giản hơn và chi phí cơ sở hạ tầng thấp hơn.

Các ứng dụng điển hình bao gồm:

• Hệ thống hàn laser
• Thiết bị kiểm tra nhỏ
• Môi trường phòng thí nghiệm
• Dây chuyền sản xuất thí điểm

Kích thước nhỏ gọn và khả năng lắp đặt linh hoạt khiến chúng trở nên lý tưởng cho các cơ sở có không gian hạn chế.

Máy làm lạnh nhiệt độ thấp

Một số quy trình sản xuất pin yêu cầu môi trường nhiệt độ thấp để xử lý chất điện phân, nghiên cứu vật liệu và thử nghiệm mô phỏng môi trường.

Máy làm lạnh nhiệt độ thấp mang lại hiệu suất làm mát ổn định và chính xác cho các quy trình nhạy cảm đòi hỏi kiểm soát nhiệt nghiêm ngặt.

Các hệ thống này được sử dụng rộng rãi trong hoạt động R&D pin tiên tiến và phát triển vật liệu pin thế hệ tiếp theo.

Cách chọn máy làm lạnh phù hợp cho sản xuất pin

Việc lựa chọn máy làm lạnh công nghiệp chính xác đòi hỏi phải đánh giá cả yêu cầu quy trình và điều kiện vận hành.

Tiêu chí lựa chọn chính bao gồm:

• Khả năng lam mat — Dựa trên tổng tải nhiệt của quá trình và yêu cầu mở rộng trong tương lai
• Độ chính xác nhiệt độ — Các ứng dụng khác nhau có thể yêu cầu độ ổn định ±0,5°C hoặc ±0,1°C
• Lưu lượng dòng chảy - Phải phù hợp với yêu cầu trao đổi nhiệt của thiết bị
• Tỷ lệ hiệu quả năng lượng (EER) - Quan trọng để giảm chi phí hoạt động
• Dấu chân hệ thống — Đặc biệt quan trọng trong bố trí nhà máy có mật độ cao
• Thiết kế dự phòng — Cấu hình N+1 cải thiện độ tin cậy vận hành
• Kiểm soát tích hợp - Khả năng tương thích với PLC và hệ thống tự động hóa nhà máy

Trong các cơ sở sản xuất pin quy mô lớn, độ tin cậy làm mát cũng quan trọng như hiệu suất làm mát.

Phần kết luận

Làm mát chính xác đã trở thành một phần thiết yếu trong sản xuất pin lithium hiện đại.

Quản lý nhiệt ổn định ảnh hưởng trực tiếp đến:

• Tính nhất quán của pin
• Hiệu quả sản xuất
• An toàn nhà máy
• Độ tin cậy của thiết bị
• Chi phí hoạt động dài hạn

Khi các Gigafactory pin tiếp tục mở rộng trên toàn cầu, các nhà sản xuất yêu cầu hệ thống làm mát công nghiệp ngày càng tiên tiến có khả năng mang lại hiệu suất chính xác, đáng tin cậy và tiết kiệm năng lượng khi hoạt động liên tục.

Cho dù ứng dụng cho lớp phủ điện cực, tạo hình, kiểm tra pin hay ứng dụng R&D chính xác, việc lựa chọn hệ thống làm lạnh công nghiệp phù hợp là rất quan trọng để đạt được sản xuất pin ổn định và chất lượng cao.
