Hệ thống thu hồi dung môi được thiết kế để thu giữ, ngưng tụ và tái sử dụng các dung môi có giá trị nếu không sẽ bị thất thoát vào khí quyển hoặc đưa đi xử lý chất thải. Trong xử lý hóa chất, dược phẩm, sơn, in ấn, chất kết dính và sản xuất đặc biệt, đây vừa là yêu cầu kinh tế vừa là yêu cầu về môi trường. Nhưng việc thu hồi dung môi chỉ hoạt động hiệu quả khi dòng hơi được làm lạnh nhanh chóng và an toàn—và đó là lúc thiết bị làm lạnh công nghiệp trở thành một phần cốt lõi của hệ thống.
Không giống như quá trình làm mát thông thường, làm mát thu hồi dung môi phải xử lý các môi trường dễ bay hơi, dễ cháy và thường ăn mòn. Máy làm lạnh không chỉ loại bỏ nhiệt mà còn giúp kiểm soát áp suất hơi, cải thiện hiệu suất ngưng tụ, ổn định năng suất thu hồi và giảm nguy cơ cháy nổ. Trong thực tế, hệ thống làm mát trở thành một phần trong kiến trúc an toàn của toàn bộ nhà máy.
Vì lý do đó, máy làm lạnh công nghiệp tốt nhất cho hệ thống thu hồi dung môi thường không phải là máy làm lạnh nước thông thường. Đây là thiết bị được chế tạo có mục đích với công suất làm lạnh phù hợp, bảo vệ khu vực nguy hiểm, vật liệu chống ăn mòn và thiết kế nhiệt phù hợp với dung môi cụ thể được thu hồi.
Tại sao việc làm mát lại quan trọng trong việc thu hồi dung môi
Hệ thống thu hồi dung môi thường hoạt động bằng cách đun nóng hỗn hợp dung môi, tách dung môi dễ bay hơi khỏi tạp chất và sau đó ngưng tụ hơi trở lại dạng lỏng. Về nguyên tắc, quá trình này đơn giản về mặt nhiệt động lực học, nhưng trên thực tế, nó rất nhạy cảm với nhiệt độ.
Nếu bình ngưng quá ấm, hơi sẽ không hóa lỏng hiệu quả. Tỷ lệ thu hồi giảm, lượng khí thải tăng và hệ thống phải chạy lâu hơn để đạt được cùng một sản lượng. Nếu bình ngưng quá lạnh hoặc phản ứng làm mát không ổn định, hệ thống có thể gặp phải hiện tượng áp suất dao động, trào ngược không đều hoặc sử dụng năng lượng không cần thiết. Trong các hệ thống xử lý các dung môi có điểm sôi thấp như axeton (bp 56°C), etanol (bp 78°C), MEK (bp 80°C) hoặc toluene (bp 111°C), sai số có thể xảy ra là nhỏ vì hơi có thể tích tụ nhanh chóng và tạo ra nguy cơ cháy.
Đó là lý do tại sao hiệu suất làm mát ảnh hưởng trực tiếp đến ba điều cùng một lúc: hiệu quả thu hồi, độ tinh khiết của sản phẩm và an toàn vận hành.
Điểm an toàn quan trọng: Trong thu hồi dung môi, làm mát không chỉ là một chức năng của quy trình mà còn là biện pháp kiểm soát nguy cơ hỏa hoạn.

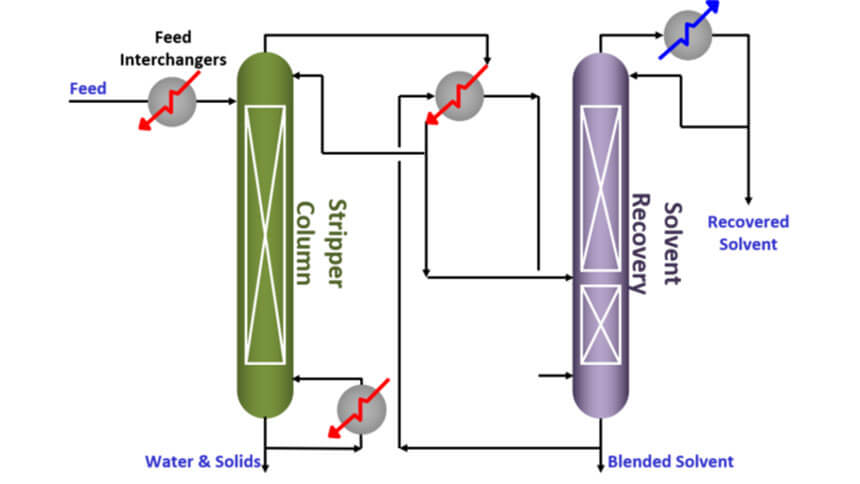

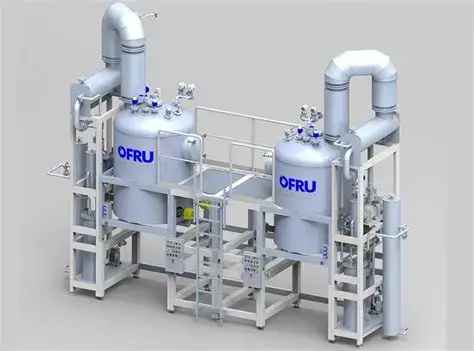

Hệ thống thu hồi dung môi hoạt động như thế nào
Hầu hết các hệ thống khôi phục đều tuân theo trình tự cơ bản giống nhau. Nguyên liệu chứa dung môi được gia nhiệt trong thiết bị chưng cất, thiết bị bay hơi, bình chưng cất hoặc buồng chân không. Khi chất lỏng sôi, hơi dung môi bốc lên và đi vào thiết bị ngưng tụ hoặc làm mát. Ở đó, máy làm lạnh công nghiệp cung cấp chất lỏng lạnh để loại bỏ nhiệt ẩn khỏi dòng hơi. Hơi ngưng tụ thành chất lỏng, được thu thập để tái sử dụng. Khí không ngưng tụ được thoát ra thông qua một hệ thống được kiểm soát.
Q = ṁ × (hhơi nước − hchất lỏng) = ṁ × hfgTrong đó ṁ = tốc độ dòng khối hơi, hfg = ẩn nhiệt bay hơiVí dụ: Aceton hfg ≈ 518 kJ/kg, Ethanol hfg ≈ 846 kJ/kg
Cùng một lưu lượng → etanol cần làm mát nhiều hơn ~63% so với axeton
Yếu tố quyết định hiệu suất tổng thể không chỉ đơn giản là điểm sôi của dung môi—mà đó là mối quan hệ giữa tải hơi, diện tích bề mặt bình ngưng, nhiệt độ chất làm mát và áp suất hệ thống. Nếu bất kỳ biến nào trong số đó không khớp, hiệu suất phục hồi sẽ giảm.
Trong các hệ thống tiên tiến hơn, máy làm lạnh được gắn với vòng hồi lưu, hệ thống chân không hoặc mạng lưới trao đổi nhiệt nhiều giai đoạn. Điều này cho phép nhà máy hạ nhiệt độ sôi, cải thiện khả năng tách dung môi và giảm ứng suất nhiệt lên cả dung môi và thiết bị.
Tại sao máy làm lạnh công nghiệp là nguồn làm mát phù hợp
Máy làm lạnh công nghiệp được ưa chuộng hơn vì chúng cung cấp khả năng làm mát ổn định, có thể kiểm soát, liên tục dưới tải công nghiệp. Máy làm lạnh được thiết kế phù hợp có thể giữ nhiệt độ chất làm mát trong một dải hẹp ngay cả khi tải hơi thay đổi. Độ ổn định đó rất quan trọng vì lượng thu hồi dung môi thường mang tính chu kỳ—chưng cất theo mẻ có thể bắt đầu chậm, đạt cực đại trong quá trình đun sôi tích cực, sau đó giảm dần. Máy làm lạnh phải tuân theo cấu hình đó mà không bị vọt lố hoặc đạp xe ngắn.
Một máy làm lạnh tốt cũng bảo vệ các thiết bị hạ nguồn. Bình ngưng, đường ống, vòng đệm và van tồn tại lâu hơn khi nhiệt độ nước làm mát ổn định. Ngược lại, việc làm mát không ổn định dẫn đến áp suất tăng vọt, ngưng tụ không đều và ứng suất cơ học lặp đi lặp lại—về cơ bản, mọi thứ đều hao mòn nhanh hơn.
Trong các nhà máy thu hồi dung môi, máy làm lạnh thường là một phần của hệ thống khép kín với một vòng ở phía làm lạnh và một vòng khác ở phía quy trình. Sự tách biệt đó giữ cho môi trường làm mát được cách ly khỏi dòng dung môi và cho phép hệ thống sử dụng vật liệu chống ăn mòn và chất lỏng vận hành an toàn hơn.
Các thành phần chính của máy làm lạnh thu hồi dung môi công nghiệp
Một máy làm lạnh thu hồi dung môi được xây dựng từ một số hệ thống con và mỗi hệ thống đều quan trọng.
Máy nén là động cơ năng lượng của máy. Trong các hệ thống nhỏ hơn, máy nén cuộn thường được sử dụng vì chúng nhỏ gọn và đáng tin cậy. Trong các hệ thống lớn hơn, máy nén trục vít rất phổ biến vì chúng xử lý tải nặng hơn và mang lại khả năng điều chế tốt hơn. Đối với các nhà máy tập trung lớn, máy nén ly tâm có thể được sử dụng ở những nơi có công suất rất cao và hiệu suất ở trạng thái ổn định là vấn đề quan trọng. Sự lựa chọn đúng đắn phụ thuộc vào tải phục hồi, chu kỳ hoạt động và quy mô nhà máy.
bình ngưng là nơi nhiệt rời khỏi chất làm lạnh. Bình ngưng làm mát bằng nước thường mang lại hiệu quả tốt hơn trên các hệ thống lớn hơn vì nước truyền nhiệt hiệu quả hơn không khí. Mặt khác, thiết bị ngưng tụ làm mát bằng không khí đơn giản hóa việc lắp đặt và thường tốt hơn cho các nhà máy nhỏ hơn hoặc những địa điểm không có cơ sở hạ tầng tháp giải nhiệt.
thiết bị bay hơi là nơi chất lỏng xử lý được làm mát—thường là bộ trao đổi nhiệt dạng tấm hoặc bộ trao đổi nhiệt dạng vỏ và ống. Thiết bị bay hơi được thiết kế tốt giúp cải thiện tốc độ truyền nhiệt và giảm sự dao động nhiệt độ ở thiết bị ngưng tụ hoặc bình thu hồi.
Van mở rộng mét chất làm lạnh chảy vào thiết bị bay hơi. Van giãn nở điện tử đặc biệt hữu ích trong việc thu hồi dung môi vì chúng phản ứng nhanh với sự thay đổi tải và duy trì nhiệt độ quá nhiệt ổn định—quan trọng khi dòng hơi thay đổi nhanh chóng trong quá trình chưng cất.
Hệ thống bơm di chuyển chất làm mát qua vòng lặp quy trình. Trong các hệ thống lớn hơn, máy bơm có tần số thay đổi được ưa chuộng hơn vì chúng điều chỉnh theo nhu cầu thay đổi và giảm mức tiêu thụ năng lượng.
Hệ thống điều khiển điều phối toàn bộ đơn vị. Máy làm lạnh công nghiệp hiện đại sử dụng điều khiển dựa trên PLC, cảm biến nhiệt độ, bộ truyền áp suất, công tắc dòng chảy và logic lỗi để quản lý công suất và bảo vệ hệ thống. Trong dịch vụ thu hồi dung môi, tự động hóa đặc biệt quan trọng vì nó làm giảm sự tiếp xúc của người vận hành với các vật liệu nguy hiểm và giữ cho quy trình ổn định.
Thiết kế chống cháy nổ không phải là tùy chọn
Thu hồi dung môi thường xử lý các hợp chất hữu cơ dễ cháy hoặc dễ bay hơi. Điều đó có nghĩa là hệ thống làm mát phải được thiết kế cho môi trường nguy hiểm chứ không phải không gian tiện ích tiêu chuẩn.
Một máy làm lạnh thu hồi dung môi thích hợp có thể cần các bộ phận điện chống cháy nổ, vỏ điều khiển được chứng nhận cũng như hệ thống dây điện và động cơ được xếp hạng nguy hiểm. Tùy thuộc vào phân loại địa điểm, hệ thống có thể cần phải tuân thủ ATEX (Châu Âu), IECEx (quốc tế), hoặc Hạng I Phân khu I (Bắc Mỹ) yêu cầu. Tiêu chuẩn chính xác phụ thuộc vào khu vực, loại dung môi và phân loại khu vực lắp đặt.
Mục tiêu kỹ thuật thực tế rất đơn giản: ngăn chặn hệ thống làm mát trở thành nguồn đánh lửa. Điều đó có nghĩa là kiểm soát rủi ro hồ quang điện, rủi ro bề mặt nóng, tích tụ tĩnh điện và đường dẫn rò rỉ.
Điều này đặc biệt quan trọng trong việc lắp đặt thu hồi dung môi vì hơi có thể xuất hiện ở những điểm thấp, xung quanh vòng đệm và gần khu vực thông gió. Do đó, máy làm lạnh phải được bố trí và cấu hình sao cho các bộ phận điện hoặc bộ phận nóng không tiếp xúc với hơi dung môi.
Lựa chọn chất làm lạnh phù hợp
Lựa chọn chất làm lạnh rất quan trọng vì nó ảnh hưởng đến hiệu quả, an toàn và tuân thủ quy định.
| Môi chất lạnh | GWP | Lớp an toàn | Tốt nhất cho |
|---|---|---|---|
| R134a | 1430 | A1 (không cháy) | Hệ thống cũ, thay thế |
| R513A | 573 | A1 (không cháy) | R134a trang bị thêm, hệ thống mới |
| R1234ze | 1 | A2L (dễ cháy nhẹ) | Thiết kế mới có GWP thấp |
| R290 (propan) | 3 | A3 (dễ cháy) | Hiệu suất môi trường tối đa |
| CO₂ (R744) | 1 | A1 (không cháy) | Ứng dụng áp suất cao |
Đối với các hệ thống yêu cầu hiệu suất môi trường tối đa, có thể xem xét sử dụng chất làm lạnh tự nhiên như R290 hoặc CO₂. Tuy nhiên, chúng có những hạn chế về thiết kế—R290 rất dễ cháy và yêu cầu giới hạn sạc chặt chẽ, trong khi CO₂ hoạt động ở áp suất cao hơn nhiều, điều này làm tăng độ phức tạp của thiết bị.
Chất làm lạnh tốt nhất phụ thuộc vào tải lượng dung môi, điều kiện môi trường xung quanh, tiêu chuẩn lắp đặt và khả năng chịu rủi ro của nhà máy. Để thu hồi dung môi nguy hiểm, cấp độ an toàn và quản lý lượng chất làm lạnh thường quan trọng như COP.
Thiết kế vòng lặp quy trình và môi chất làm mát
Chất làm mát phía quy trình thường là nước, hỗn hợp nước-glycol hoặc môi trường truyền nhiệt khác được chọn cho phạm vi nhiệt độ và bảo vệ đóng băng.
Nếu hệ thống chỉ cần làm mát vừa phải trên mức đóng băng, nước lạnh thường là lựa chọn đơn giản và hiệu quả nhất. Nếu quy trình phải hoạt động ở nhiệt độ dưới 0°C hoặc trong điều kiện môi trường xung quanh lạnh hơn, glycol thường được thêm vào để ngăn chặn sự đóng băng. Nồng độ glycol cần phải được cân bằng cẩn thận - quá nhiều glycol sẽ làm giảm công suất nhiệt và tăng tổn thất khi bơm, do đó, đây là một sự đánh đổi đáng giá.
Trong quá trình thu hồi dung môi, vòng chất làm mát phải được đóng lại, lọc và kiểm soát ăn mòn. Hầu hết các hệ thống công nghiệp đều ưu tiên sử dụng thép không gỉ, đường ống không có đồng khi cần thiết và các vòng đệm tương thích với hóa chất làm mát. Đối với môi trường dung môi tích cực, thép không gỉ 316L, Các con dấu tương thích với PTFE và các miếng đệm chịu hóa chất là những lựa chọn phổ biến.
Vòng lặp cũng phải được thiết kế để có sự nhiễu loạn ổn định. Nếu lưu lượng quá thấp, hiệu suất truyền nhiệt sẽ giảm. Nếu quá cao, tổn thất áp suất sẽ tăng và năng lượng bơm tăng. Mục tiêu là một thiết kế thủy lực duy trì khả năng loại bỏ nhiệt ổn định, lặp lại ở thiết bị ngưng tụ.
Máy làm lạnh làm mát bằng không khí và làm mát bằng nước để phục hồi dung môi
| Mục | Làm mát bằng không khí | làm mát bằng nước |
|---|---|---|
| Cài đặt | Đơn giản hơn, không có cơ sở hạ tầng nước | Yêu cầu tháp giải nhiệt hoặc máy làm mát khô |
| Hiệu quả năng lượng (COP) | 3,0–4,5 | 4,0–6,0 |
| Ổn định nhiệt độ | Tốt (±0,3–0,5°C) | Tuyệt vời (±0,1–0,3°C) |
| Độ nhạy môi trường xung quanh | Cao (5–8% mỗi lần tăng 10°C) | Thấp (2–3% mỗi lần tăng 10°C) |
| Tốt nhất cho | Cây vừa và nhỏ | Nhà máy lớn làm việc liên tục |
Hệ thống làm mát bằng không khí dễ lắp đặt hơn vì chúng không yêu cầu tháp giải nhiệt hoặc xử lý nước ngưng tụ. Chúng thường là lựa chọn tốt hơn cho các dây chuyền thu hồi dung môi nhỏ hơn, các nhà máy thí điểm và các cơ sở cần lắp đặt nhanh chóng.
Hệ thống làm mát bằng nước thường tốt hơn cho các ứng dụng lớn hơn hoặc hoạt động liên tục. Nước có khả năng truyền nhiệt cao hơn nhiều so với không khí, vì vậy hệ thống làm mát bằng nước có thể duy trì nhiệt độ ngưng tụ thấp hơn và hiệu suất cao hơn. Khi vận hành ở mức tải cao, điều đó thường có nghĩa là hiệu suất năng lượng tốt hơn và khả năng phục hồi ổn định hơn.
Theo nguyên tắc chung: làm mát bằng không khí cho tải nhỏ hơn và vừa phải, làm mát bằng nước khi công suất tăng lên và nhà máy chạy nhiều giờ hơn.
Cách xác định kích thước máy làm lạnh thu hồi dung môi
Định cỡ máy làm lạnh một cách chính xác là một trong những bước quan trọng nhất trong quá trình thiết kế. Tải làm mát phụ thuộc vào ẩn nhiệt bay hơi, nhiệt độ cấp liệu, thành phần hỗn hợp dung môi, tốc độ hồi lưu, hiệu suất bình ngưng và bất kỳ cách bố trí thu hồi nhiệt nào.
Một phương pháp kỹ thuật thực tế là ước tính lượng hơi trước tiên, sau đó bổ sung nhiệt lượng hợp lý từ nguyên liệu và giới hạn an toàn cho sự thay đổi của quy trình. Nếu dung môi có tải lượng hóa hơi cao, công suất của bình ngưng có thể tăng rất nhanh.
Ví dụ, một hệ thống thu hồi axeton hoặc etanol có thể cần chế độ làm mát khác nhau đáng kể ngay cả khi thể tích chất lỏng có vẻ giống nhau, vì áp suất hơi và nhiệt hóa hơi của chúng khác nhau. Dung môi có nhiệt độ sôi thấp thường cần thải nhiệt nhanh hơn và mạnh hơn dung môi có nhiệt độ sôi cao hơn.
Lề thiết kế không được chặt chẽ. Hệ thống thu hồi dung môi được hưởng lợi từ khoảng trống làm mát bổ sung vì tải có thể tăng đột ngột trong quá trình khởi động, thay đổi chân không hoặc chuyển đổi hàng loạt. Lập kế hoạch cho điều tồi tệ nhất và hệ thống sẽ xử lý mọi thứ khác một cách nhẹ nhàng.
Tiêu chí lựa chọn quan trọng nhất
Khi chỉ định một máy làm lạnh công nghiệp để thu hồi dung môi, các tiêu chí quan trọng nhất là:
- Công suất làm mát phù hợp với tải hơi cao nhất
- Độ ổn định nhiệt độ cung cấp chất làm mát
- Lớp an toàn môi chất lạnh và kiểm soát sạc
- Thiết kế điện chống cháy nổ
- Vật liệu ướt chống ăn mòn
- Độ ổn định của bơm và kiểm soát dòng chảy
- Phạm vi điều chế máy nén
- Chiến lược truy cập bảo trì và thời gian hoạt động
Những yếu tố đó quan trọng hơn chỉ riêng mã lực danh mục. Một máy làm lạnh có vẻ chắc chắn trên giấy tờ vẫn có thể không hoạt động trong dịch vụ dung môi nếu bộ điều khiển của nó không ổn định, vật liệu của nó sai hoặc phân loại an toàn của nó không đủ.
Phục hồi năng lượng và tích hợp quy trình
Hệ thống thu hồi dung môi thường giải phóng rất nhiều nhiệt trong quá trình ngưng tụ. Ở một số nhà máy, nhiệt lượng đó có thể được thu hồi một phần cho các mục đích sử dụng khác, chẳng hạn như làm nóng sơ bộ thức ăn, hỗ trợ một vòng quy trình khác hoặc cung cấp nước nóng cho các hoạt động phụ trợ.
Máy làm lạnh thu hồi nhiệt có thể là một lựa chọn hữu ích khi nhà máy có cả nhu cầu làm mát và sưởi ấm. Thay vì thải toàn bộ nhiệt từ bình ngưng ra môi trường xung quanh, một phần nhiệt đó được chuyển hướng vào vòng nước nóng. Điều này có thể cải thiện hiệu suất năng lượng tổng thể của nhà máy.
Điều đó cho thấy, việc thu hồi nhiệt chỉ có ý nghĩa khi nhà máy thực sự có thể sử dụng lượng nhiệt thu được. Nếu không có bộ tản nhiệt hữu ích, việc bố trí máy làm lạnh tiêu chuẩn có thể đơn giản hơn và tiết kiệm chi phí hơn. Đừng phức tạp hóa mọi thứ chỉ vì lợi ích của nó.
Bảo trì và độ tin cậy
Máy làm lạnh thu hồi dung môi cần được kiểm tra định kỳ vì môi trường vận hành đòi hỏi khắt khe. Bình ngưng phải được giữ sạch sẽ, vòng làm mát phải được lọc và cần theo dõi tình trạng dầu của máy nén. Cảm biến trôi, rò rỉ chất làm lạnh và tắc nghẽn trong bộ trao đổi nhiệt đều có thể làm giảm hiệu suất theo thời gian.
Một thói quen bảo trì tốt nên bao gồm việc kiểm tra:
- Mức độ và nồng độ chất làm mát
- Áp suất hút và xả của máy nén
- Làm sạch bình ngưng và thiết bị bay hơi
- Kết nối điện và vòng đệm kín
- Phản ứng của van và logic điều khiển
- Hiệu suất rung và dòng chảy của bơm
- Chức năng phát hiện và báo động rò rỉ
Trong môi trường dung môi nguy hiểm, bảo trì phòng ngừa không chỉ liên quan đến thời gian hoạt động—mà còn là yêu cầu về an toàn.
Phần kết luận
Máy làm lạnh công nghiệp là công nghệ cốt lõi trong hệ thống thu hồi dung môi vì chúng kiểm soát sự ngưng tụ, ổn định áp suất, cải thiện năng suất thu hồi và giảm nguy cơ hỏa hoạn. Máy làm lạnh phù hợp phải làm được nhiều việc hơn là chỉ làm mát—nó phải hoạt động an toàn trong điều kiện nguy hiểm, duy trì hiệu suất ổn định khi tải hơi thay đổi và tích hợp rõ ràng với quy trình phục hồi.
Đối với các hệ thống lắp đặt nhỏ hơn, hệ thống làm mát bằng không khí mang đến sự đơn giản và linh hoạt. Đối với các nhà máy lớn hơn, hệ thống làm mát bằng nước mang lại hiệu quả và độ ổn định tốt hơn. Đối với bất kỳ cơ sở nào xử lý dung môi dễ cháy hoặc dễ bay hơi, thiết kế chống cháy nổ, lựa chọn chất làm lạnh chính xác và khả năng tương thích vật liệu phù hợp là không thể thương lượng.
Trong thu hồi dung môi, làm mát không phải là tiện ích cơ bản. Đó đồng thời là một quy trình và hệ thống an toàn—và việc thực hiện đúng cách sẽ khiến mọi thứ khác hoạt động tốt hơn.
