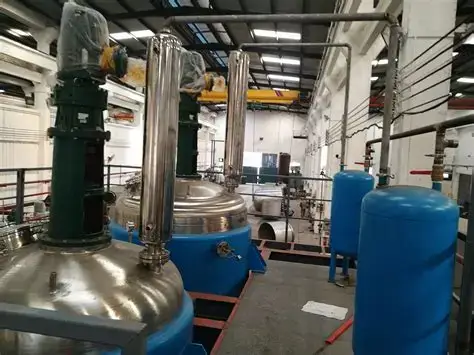

Guia de projeto do sistema de resfriamento do reator

Os sistemas de resfriamento de reatores ficam na interseção da engenharia térmica, da química do processo e do projeto de segurança. Ao contrário do resfriamento industrial convencional, o controle da temperatura do reator não se trata apenas de evitar o superaquecimento – ele determina diretamente a cinética da reação, a seletividade, o rendimento e, em muitos casos, se a sua planta permanece segura ou acaba no noticiário pelos motivos errados.

Nas indústrias química, farmacêutica, de polímeros e de processamento de materiais, os reatores geralmente operam sob condições exotérmicas ou altamente sensíveis à temperatura. Sem uma regulação térmica precisa, as reações podem sair da janela ideal, levando à redução da eficiência de conversão, a produtos secundários indesejados ou até mesmo a condições perigosas de fuga com as quais ninguém quer lidar.

Um sistema de resfriamento de reator adequadamente projetado não é, portanto, uma utilidade auxiliar, mas um subsistema de controle de processo principal integrado na própria engenharia de reação. Pense nele como o termostato para uma reação química – exceto que errar pode custar muito mais caro do que uma temperatura ambiente desconfortável.

Por que o controle da temperatura do reator é fundamentalmente crítico

A maioria das reações químicas depende da temperatura de acordo com o comportamento de Arrhenius, o que significa que a taxa de reação aumenta exponencialmente com a temperatura. Isto cria oportunidades e riscos – é uma faca de dois gumes que precisa de ser manejada com cuidado.

Por um lado, temperaturas mais altas podem melhorar a velocidade e o rendimento da reação. Por outro lado, podem acelerar reações secundárias indesejadas ou desestabilizar compostos intermediários. Em reações altamente exotérmicas, a geração de calor pode aumentar mais rapidamente do que é removida, criando um ciclo de feedback positivo que leva à fuga térmica – basicamente uma reação química que decide fugir de você.

Na prática industrial, os sistemas de reatores geralmente operam dentro de faixas estreitas de temperatura:

Em casos extremos, como reações de polimerização ou nitração, o aumento descontrolado da temperatura pode levar ao rápido aumento de pressão e a riscos de segurança. Isso não é teórico – é uma preocupação real que mantém os engenheiros de processo acordados à noite.

Por causa disso, os sistemas de resfriamento de reatores são projetados não apenas para controle de temperatura em estado estacionário, mas também para capacidade de remoção de calor transitória nas piores condições de reação. Você precisa planejar o pior e esperar o melhor.

Comportamento de transferência de calor em reatores químicos

A geração de calor em reatores é inerentemente dinâmica. Ao contrário dos sistemas mecânicos onde a carga térmica é relativamente previsível, as reações químicas variam ao longo do tempo dependendo da concentração, eficiência da mistura, atividade do catalisador e taxa de conversão. É como tentar resfriar um fogão onde os queimadores ficam girando para cima e para baixo.

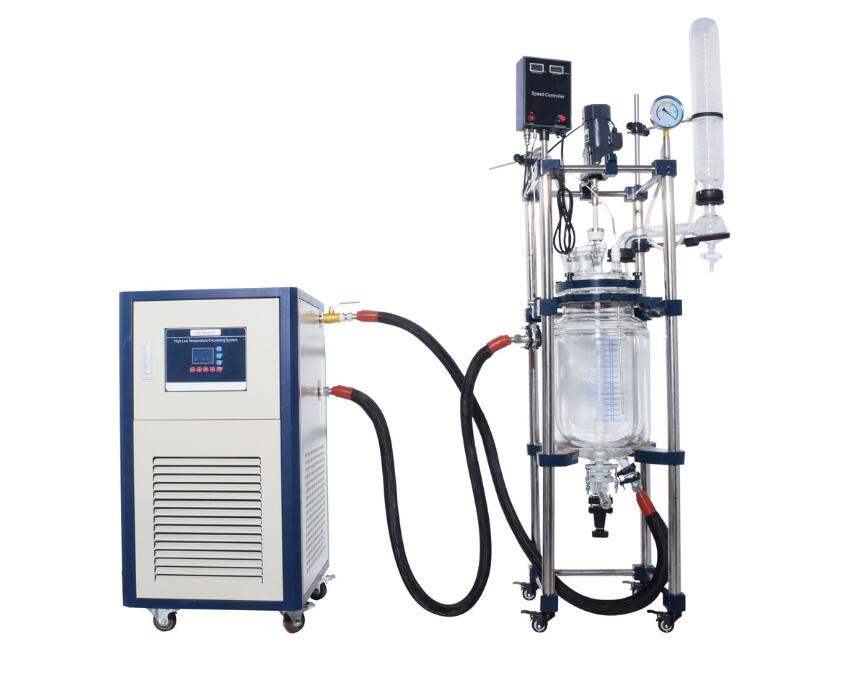

Em reatores descontínuos, a geração de calor normalmente segue uma curva: baixa no início, aumentando acentuadamente durante as fases de reação ativa e diminuindo gradualmente à medida que os reagentes são consumidos. Isto cria um perfil de carga térmica não linear ao qual os sistemas de refrigeração devem se adaptar continuamente. O sistema de resfriamento precisa ser inteligente o suficiente para lidar com os picos sem resfriamento excessivo durante os vales.

Em reatores de tanque agitado contínuo (CSTRs), a geração de calor é mais estável, mas ainda influenciada pela composição da alimentação e pela variabilidade do fluxo. Em reatores tubulares, o calor é frequentemente concentrado ao longo de zonas axiais, exigindo estratégias de resfriamento distribuídas espacialmente. Diferentes tipos de reatores, diferentes desafios de resfriamento.

O principal desafio da engenharia é que a remoção de calor deve sempre exceder o pico de geração de calor, não apenas carga média. Esta margem de segurança define toda a filosofia de projeto do sistema de refrigeração. O desempenho médio não é suficiente quando você está lidando com reações exotérmicas – você precisa estar pronto para o pior momento.

Arquitetura Central de Sistemas de Resfriamento de Reatores

Um sistema típico de resfriamento de reator consiste em três subsistemas fortemente acoplados que trabalham juntos como uma equipe bem coordenada: a unidade de refrigeração, a interface de transferência de calor e o circuito de controle de circulação.

A unidade de refrigeração fornece o dissipador térmico. Ele remove o calor do circuito de fluido secundário usando um ciclo de compressão de vapor que consiste em um compressor, condensador, dispositivo de expansão e evaporador. Em sistemas de alto desempenho, os compressores são frequentemente equipados com acionamentos de frequência variável (VFDs) para permitir a modulação dinâmica da capacidade em resposta às mudanças na carga de calor de reação. Pense nisso como um controle de cruzeiro para o seu sistema de refrigeração.

A interface de transferência de calor é onde a energia térmica é trocada entre o reator e o meio de resfriamento. Isto pode assumir a forma de uma parede de reator encamisada, bobina interna ou circuito externo de trocador de calor. O design da camisa desempenha um papel importante no desempenho térmico – a geometria inadequada da camisa pode criar zonas mortas onde a remoção de calor é ineficiente, levando a pontos quentes localizados dentro do reator. E os pontos críticos são onde os problemas começam.

O ciclo de circulação transporta o calor para longe do reator. Este é normalmente um sistema de circuito fechado que utiliza fluidos térmicos, como água, misturas de glicol-água ou óleos especializados de transferência de calor, dependendo dos requisitos de temperatura. A seleção da bomba é crítica porque a estabilidade do fluxo afeta diretamente o coeficiente de transferência de calor e, portanto, a precisão do controle de temperatura. Fluxo instável significa temperatura instável – é simples assim.

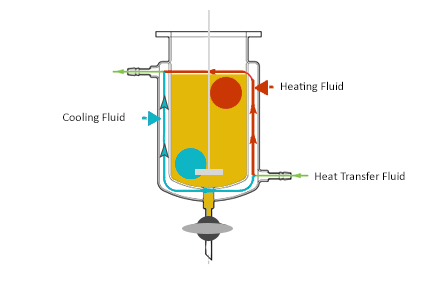

Considerações sobre o projeto da jaqueta e da bobina do reator

O design da camisa é um dos fatores mais importantes no desempenho do resfriamento do reator – se errar, mesmo o melhor chiller não o salvará.

Uma jaqueta simples de parede única fornece transferência de calor básica, mas pode sofrer distribuição desigual do fluxo. Em reatores maiores, isso pode resultar em gradientes de temperatura entre as regiões inferior e superior, o que definitivamente não é o que se deseja em uma reação que necessita de condições uniformes.

Projetos mais avançados usam camisas de meia bobina ou bobina completa, onde o fluido flui através de canais espirais ao redor do vaso do reator. Isso aumenta a turbulência e melhora a eficiência da transferência de calor. A compensação é maior custo e complexidade, mas para reações críticas geralmente vale a pena.

Alguns sistemas de última geração usam designs de camisa ondulada, onde estruturas de superfície em relevo criam turbulência localizada, melhorando a troca térmica e mantendo a integridade estrutural sob pressão. É uma solução inteligente que oferece melhor transferência de calor sem sacrificar a resistência.

As serpentinas internas proporcionam taxas de transferência de calor ainda mais altas, mas introduzem complexidade na dinâmica de limpeza e mistura. Eles são normalmente usados ​​em reações altamente exotérmicas onde é necessária a capacidade máxima de remoção de calor – pense neles como a artilharia pesada de resfriamento de reatores.

Principais parâmetros de projeto em sistemas de resfriamento de reatores

Vários parâmetros de engenharia definem o desempenho de um sistema de resfriamento de reator e devem ser cuidadosamente equilibrados durante o projeto. É tudo uma questão de encontrar o ponto ideal.

Capacidade de refrigeração é o parâmetro mais fundamental, mas deve ser avaliado sob condições de carga de reação de pico e não em operação nominal. Sistemas subdimensionados podem levar ao excesso de temperatura durante surtos de reação, enquanto sistemas superdimensionados podem sofrer com baixa estabilidade de controle. O princípio Cachinhos Dourados se aplica aqui – nem muito grande, nem muito pequeno.

Quociente de vazão influencia diretamente a eficiência da transferência de calor. Taxas de fluxo mais altas melhoram a remoção de calor, mas também aumentam o consumo de energia da bomba e podem reduzir a eficácia do tempo de residência em algumas configurações. O objetivo é manter a turbulência ideal sem introduzir instabilidade hidráulica.

Estabilidade de temperatura é crítico para a consistência da reação. Em muitos sistemas industriais, manter a estabilidade de ±0,5°C é considerado padrão, enquanto processos químicos ou farmacêuticos de alta precisão podem exigir um controle mais rígido dentro de ±0,1–0,3°C.

Tempo de resposta é muitas vezes esquecido, mas extremamente importante. O sistema deve reagir rapidamente a mudanças repentinas na geração de calor. A resposta lenta pode resultar em overshoot térmico, o que pode empurrar a reação para fora de sua janela ideal antes que ocorra a correção. Basicamente, você precisa de um sistema que possa acompanhar sua reação, e não um que esteja sempre tentando se atualizar.

Chillers de reator resfriados a ar versus resfriados a água

Os sistemas de resfriamento de reatores normalmente dependem de configurações de chiller resfriado a ar ou a água, dependendo da escala e dos requisitos do processo.

Sistemas refrigerados a ar rejeitar o calor diretamente para o ar ambiente usando condensadores e ventiladores com aletas. Eles são mais simples de instalar e não requerem infraestrutura externa de água, o que os torna adequados para reatores em escala laboratorial ou de pequena produção. No entanto, o seu desempenho é altamente dependente das condições ambientais, o que pode afetar a estabilidade da temperatura em operações de carga elevada. Num dia quente de verão, você definitivamente notará a diferença.

Sistemas refrigerados a água use um circuito de água secundário conectado a torres de resfriamento ou refrigeradores secos. Como a água tem capacidade térmica e condutividade térmica significativamente maiores que o ar, esses sistemas oferecem melhor eficiência e desempenho mais estável sob cargas industriais contínuas. Em fábricas de produtos químicos de grande escala ou instalações de produção contínua, os sistemas refrigerados a água são geralmente preferidos – eles são a opção de serviço pesado que não é difícil.

Projeto de segurança em sistemas de resfriamento de reatores

A segurança é uma restrição central do projeto em sistemas de resfriamento de reatores, e não um recurso opcional que você pode adicionar posteriormente. É aqui que cortar atalhos pode ter consequências graves.

A função de segurança mais crítica é evitar a fuga térmica. Isto requer não apenas capacidade de refrigeração suficiente, mas também redundância no design do sistema. Muitos sistemas industriais são projetados com Redundância N+1, o que significa que uma unidade de resfriamento pode falhar sem comprometer o controle térmico geral. É como ter um pneu sobressalente – você espera nunca precisar dele, mas está feliz por ele estar lá.

O monitoramento de temperatura é normalmente implementado usando vários sensores distribuídos pelo sistema do reator. Isto permite a detecção de pontos quentes localizados em vez de depender de uma única leitura de temperatura média. Um sensor pode não detectar um problema; vários sensores fornecem a imagem completa.

Em processos químicos de alto risco, sistemas de resfriamento de emergência podem ser integrados para remover rapidamente o calor em caso de comportamento anormal da reação. Esses sistemas operam independentemente da malha de controle principal e são projetados para ativação rápida. Pense neles como o freio de emergência do seu reator.

O controle da pressão também é essencial porque o calor excessivo pode levar à formação de vapor e ao aumento de pressão dentro do reator. O projeto do sistema de resfriamento deve, portanto, considerar a estabilidade térmica e de pressão. Temperatura e pressão são duas faces da mesma moeda na segurança de reatores.

Eficiência Energética e Otimização de Processos

Os sistemas modernos de resfriamento de reatores são cada vez mais projetados tendo em mente a eficiência energética, especialmente em ambientes de produção contínua onde os sistemas operam 24 horas por dia, 7 dias por semana. As contas de energia aumentam rapidamente quando você corre sem parar.

Os compressores de frequência variável permitem que a capacidade de resfriamento corresponda à carga de reação em tempo real, reduzindo o desperdício de energia durante períodos de baixa demanda. Em vez de funcionar a todo vapor o tempo todo, o sistema aumenta e diminui conforme necessário. Os sistemas de controle inteligentes também podem ajustar as velocidades e vazões da bomba para otimizar a eficiência da transferência de calor e, ao mesmo tempo, minimizar o consumo de energia.

A recuperação de calor é outra tendência emergente, onde o calor residual dos reatores é reutilizado em outras partes do processo de produção, como o pré-aquecimento de matérias-primas ou o apoio a sistemas de aquecimento auxiliares. Trata-se de aproveitar ao máximo a energia pela qual você já pagou.

Integração de Sistemas em Plantas Industriais

Em grandes fábricas químicas ou farmacêuticas, os sistemas de resfriamento de reatores raramente são unidades independentes. Eles normalmente são integrados a um sistema de utilidade centralizado que fornece vários reatores e unidades de processo.

Essa arquitetura centralizada permite melhor balanceamento de carga, maior eficiência energética e manutenção simplificada. Em vez de manter dezenas de chillers individuais, você tem uma planta central que pode ser otimizada como um todo. No entanto, também requer um projeto hidráulico cuidadoso para garantir a distribuição estável da capacidade de resfriamento entre vários reatores operando sob diferentes condições.

Cada reator pode possuir válvulas de controle e sistemas de regulação de fluxo independentes, permitindo um controle preciso da temperatura sem afetar outras unidades da rede. É como ter termostatos individuais em diferentes cômodos de uma casa – todos conectados ao mesmo sistema HVAC central.

Conclusão

O projeto do sistema de resfriamento do reator é fundamentalmente um problema de remoção controlada de calor sob cargas térmicas dinâmicas e muitas vezes imprevisíveis. É parte engenharia, parte arte e muito planejamento cuidadoso.

Sistemas eficazes devem equilibrar a capacidade de refrigeração, a estabilidade do fluxo, a velocidade de resposta e a redundância de segurança. Os sistemas refrigerados a ar oferecem simplicidade para aplicações de menor escala, onde a flexibilidade é mais importante do que a eficiência absoluta. Os sistemas refrigerados a água proporcionam estabilidade e eficiência superiores para operações em escala industrial onde a confiabilidade é fundamental.

Em última análise, o melhor sistema de resfriamento do reator não é definido apenas pelo hardware, mas pela forma como ele integra os princípios da engenharia térmica com o comportamento do processo químico. Os projetos mais bem-sucedidos são aqueles que mantêm ambientes de reação estáveis ​​sob todas as condições operacionais, garantindo tanto a qualidade do produto quanto a segurança operacional. Porque no final das contas, um sistema de resfriamento que mantém sua reação onde ela precisa vale seu peso em ouro.
