Como proteger seu gravador a laser com um resfriador de água

O corte a laser envolve direcionar um feixe focado e de alta energia-geralmente a partir de CO2, fibra ou lasers YAG-para derreter, vaporizar ou queimar através de materiais como metal, plástico ou madeira. Esse processo é altamente eficiente para projetos complexos, mas gera energia térmica substancial, particularmente no tubo a laser, na óptica e nos componentes circundantes. Sem resfriamento adequado, as temperaturas podem exceder 30 ° C, levando a estresse térmico, instabilidade do comprimento de onda e falha do componente. Por exemplo, um laser de CO2 de 100W pode superaquecer em minutos, reduzindo a qualidade do corte e o risco de danos no tubo, que podem custar US $ 300 a US $ 1.000 para substituir. Os chillers abordam esses desafios circulando um líquido de arrefecimento, tipicamente água ou uma mistura de água-glicol, através do sistema a laser para absorver e dissipar o calor, mantendo as temperaturas entre 18 ° C e 25 ° C. Isso garante o foco consistente do feixe, estende a vida útil do equipamento e aprimora a segurança, tornando os chillers essenciais para oficinas de pequena escala e grandes operações industriais.

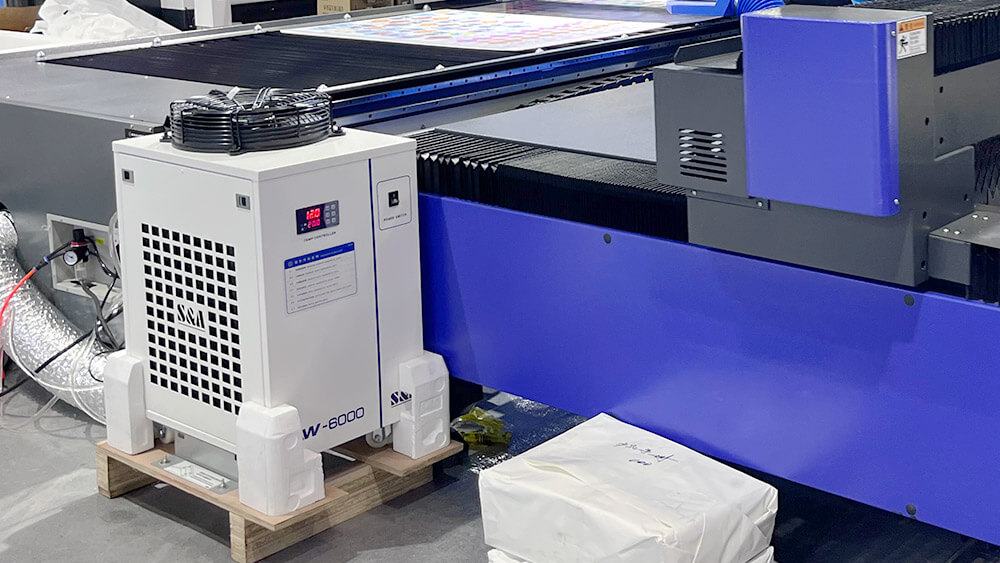

Como os chillers funcionam em sistemas de corte a laser

Os chillers operam em um ciclo de compressão de vapor, um processo de circuito fechado que remove eficientemente o calor do sistema a laser. O ciclo inclui quatro etapas:

1. Compressão: O gás refrigerante é comprimido por um compressor, aumentando sua temperatura e pressão. Esta etapa é alimentada por um motor elétrico, geralmente com opções de velocidade variável para eficiência energética, como visto em modelos como os do Cuidado Térmico, que se ajustam à carga para economias.
2. Condensação: O gás de refrigerante quente e de alta pressão flui para um condensador, onde libera calor ao meio ambiente (via ar para resfriadores refrigerados a ar ou água para os refrigerados a água) e condensa em um líquido. Modelos resfriados a ar, comuns para sistemas a laser, usam ventiladores para dissipar o calor, enquanto as opções resfriadas a água podem usar uma torre de resfriamento, conforme observado nas ofertas da Opti Temp para lasers industriais.
3. Expansão: O refrigerante líquido passa através de uma válvula de expansão, reduzindo significativamente sua pressão e temperatura, geralmente abaixo de 35 ° F (2 ° C), preparando -a para absorção de calor.
4. Evaporação: O refrigerante frio entra em um evaporador, normalmente um trocador de calor de bobina ou placa, onde absorve o calor do tubo do laser ou de outros componentes. Isso esfria o laser, mantendo sua temperatura ideal e o refrigerante evapora de volta em um gás, retornando ao compressor para repetir o ciclo.

Esse processo garante que o tubo do laser permaneça a uma temperatura estável, impedindo a tensão térmica e mantendo a qualidade do feixe. Por exemplo, um metal de corte a laser de CO2 de 150W pode gerar 450w de calor, exigindo um chiller com pelo menos 600W de capacidade para manter as temperaturas a 20 ° C, garantindo cortes limpos e estendendo a vida útil do tubo para 5 a 10 anos.

Tipos de chillers para corte a laser

Os chillers variam em tamanho e capacidade para atender às necessidades de diferentes ambientes de corte a laser, de pequenas oficinas a grandes fábricas:

• Chillers compactos para pequenas oficinas: Eles são projetados para lasers de baixa potência, normalmente de 50W a 100W, usados ​​em oficinas domésticas, pequenas empresas ou ambientes educacionais. Eles apresentam:

  • Capacidade de refrigeração: Variando de 600W a 2.400W, suficiente para tarefas intermitentes de corte ou gravação, como visto no CW-5202 da Omtech para lasers duplos de 150W.
  • Portabilidade:
  • Controles simples: Displays digitais para monitoramento e ajuste de temperatura, com alarmes para baixos níveis de água ou altas temperaturas, garantindo a operação amigável.
  • Operação tranquila: Níveis baixos de ruído, adequados para espaços compartilhados, com alguns modelos operando de 50 a 60 DBA, conforme observado no CW-5200 da Cloudray para lasers de 150W.

  Por exemplo, um acrílico de gravura a laser de 40W em um pequeno estúdio pode usar um chiller compacto como o CW-3000, mantendo precisão sem ocupar muito espaço, perfeito para entusiastas ou operações em pequena escala.

• Chillers industriais para grandes fábricas: Eles são construídos para lasers de alta potência, de 150W a 300W ou mais, usados ​​em ambientes comerciais de fabricação ou industrial. Eles oferecem:

  • Alta capacidade de resfriamento: Até 42.000w ou mais, capaz de lidar com vários lasers ou grandes cargas de resfriamento, como visto nos sistemas centrais de chiller para cuidados térmicos para fábricas.
  • Circuitos de resfriamento duplo: Alguns modelos esfriam o tubo a laser e a óptica separadamente, aprimorando o desempenho, com recursos como bombas duplas para redundância, conforme observado nas ofertas da KKT Chillers USA.
  • Controles avançados: Compressores de velocidade variável, monitoramento remoto via RS-485 e modos de economia de energia, reduzindo os custos operacionais, especialmente para operação contínua.
  • Durabilidade: Construído com materiais resistentes à corrosão, como aço inoxidável, projetados para uso 24/7, com garantias de até 2 anos, como visto no CW-5200 Industrial Chiller do MonportLaser.

  Por exemplo, uma fábrica usando um laser de CO2 de 300W para cortar aço espesso pode empregar um chiller industrial de 4 toneladas para manter temperaturas consistentes, garantindo cortes de alta qualidade e minimizando o tempo de inatividade, conforme destacado nas aplicações de resfriador a laser de produtos de refrigeração inteligentes.

Benefícios do uso de chillers no corte a laser

A implementação de chillers em sistemas de corte a laser produz vantagens mensuráveis, apoiadas pelo Industry Insights:

• Precisão aprimorada: As temperaturas estáveis ​​impedem o desvio do comprimento de onda, garantindo cortes e gravuras limpas e precisas, cruciais para aplicações como microeletrônicos ou dispositivos médicos, conforme observado no guia de seleção de resfriadores do World Focus World.
• Vida útil prolongada: O resfriamento adequado reduz o estresse térmico, potencialmente dobrando ou triplicando a vida útil dos tubos e ópticos a laser, de 2 a 3 anos para 5 a 10 anos, cortando os custos de reposição, conforme mencionado nas melhorias do sistema a laser da KKT Chillers.
• Economia de energia: Chillers eficientes, com compressores de velocidade variável, podem reduzir o consumo de energia em 20 a 30%, reduzindo os custos operacionais, especialmente para lasers de alta potência, como visto nos modelos com eficiência energética da Thermal Care.
• Versatilidade entre aplicativos: Os chillers suportam vários tipos de laser (CO2, fibra, YAG) e tarefas, desde gravação em pequena escala até corte industrial em larga escala, adaptando materiais como metal, madeira e acrílico, conforme observado nas aplicações de chiller a laser da Opti Temp.
• Segurança e confiabilidade: Ao impedir o superaquecimento, os chillers reduzem o risco de falha de componentes, incêndios ou desligamentos do sistema, aprimorando a segurança no local de trabalho e minimizando o tempo de inatividade, conforme destacado nos benefícios de gerenciamento térmico dos produtos de refrigeração inteligente.

Por exemplo, uma pequena oficina usando um laser de CO2 de 60W para corte de madeira pode evitar marcas de queimadura com um chiller compacto, enquanto uma fábrica com um laser de fibra de 3kW garante qualidade de solda consistente na montagem automotiva, aumentando a confiabilidade.

Selecionando o chiller certo para o seu sistema de corte a laser

Escolher o chiller apropriado é crucial para o desempenho ideal. Considere os seguintes fatores, informados pelas recomendações do setor:

• Energia a laser e carga de resfriamento: Combine a capacidade de resfriamento do chiller com a potência do laser, normalmente 1,25-1,5 vezes a potência do laser. Por exemplo, um laser de 100W pode exigir um chiller de 1.500W, conforme observado na calculadora de dimensionamento da Thermal Care, que fornece recomendações personalizadas com base nas especificações do laser.
• Taxa de fluxo de água e pressão: Verifique se o chiller oferece a taxa de fluxo necessária, normalmente de 2 a 4 gpm para pequenos lasers e até 10 gpm para os industriais, com classificações de pressão como 1 l/min a 1,5 bar, conforme mencionado no guia de seleção de bombas do Chiller Focol Focus World. Verifique as especificações do fabricante a laser quanto a compatibilidade.
• Precisão de controle de temperatura: Procure chillers com estabilidade de ± 0,3 ° C a ± 1 ° C para tarefas de alta precisão, ou ± 2 ° C para corte geral, garantindo a qualidade ideal do feixe, como visto nos sistemas de resfriamento de precisão da Opti Temp.
• Tamanho e portabilidade: Para workshops, priorize unidades compactas com rodízios; Para as fábricas, verifique se o chiller se encaixa nos layouts do sistema e suporta o monitoramento remoto, conforme observado nos designs de chiller industrial da Cloudray.
• Eficiência energética: Escolha modelos com compressores de velocidade variável ou valores de alto cop (coeficiente de desempenho), economizando energia, especialmente para operação contínua, conforme destacado nos chillers com eficiência de energia da Thermal Care.
• Recursos de segurança: Garanta alarmes para níveis baixos de água, temperaturas altas/baixas e problemas de fluxo, além de funções de parada de emergência, como visto no CW-5202 da Omtech, com enseadas duplas e alarmes para segurança.
• Necessidades de manutenção: Opte por chillers com filtros acessíveis e componentes fáceis de limpar, reduzindo o tempo de inatividade, com garantias como a cobertura de 1 ano da Omtech, conforme observado em suas descrições de produtos.
• Compatibilidade: Confirme a integração com o sistema de controle do seu laser, idealmente com o Modbus-485 para monitoramento inteligente, como visto nas opções de controle avançado da KKT Chillers USA.

Antes de finalizar, consulte o fabricante do laser para obter requisitos específicos de refrigeração e teste o chiller em condições de carga simulada para garantir que atenda às suas necessidades, conforme recomendado pela consulta gratuita do sistema gratuito da Thermal Care.

Considerações práticas e manutenção

Ao integrar um chiller à sua configuração de corte a laser, considere:

• Instalação: Coloque o chiller próximo ao laser para minimizar o comprimento da tubulação, reduzindo as quedas de pressão. Para chillers refrigerados a ar, garanta 12 a 18 polegadas de espaço de ventilação, conforme observado nos guias de instalação. Para modelos resfriados a água, garanta o acesso a uma fonte de água, se necessário.
• Qualidade da água: Use água desionizada para lasers de fibra para evitar a corrosão ou uma mistura de água-glicol para lasers de CO2 em climas frios para evitar congelamento, como mencionado nas recomendações de líquido de arrefecimento da Omtech. Teste regularmente a qualidade da água e trate -o para evitar a escala, verificando a cada 6 meses.
• Manutenção regular: Limpe as bobinas do condensador a cada 3 a 6 meses, verifique os níveis de refrigerante mensalmente e inspecione a escala ou as algas, especialmente em sistemas de malha aberta. Programe a manutenção profissional anual para verificar os níveis de refrigerante e o desempenho da bomba, garantindo a confiabilidade a longo prazo, conforme recomendado pelas dicas de manutenção do MonportLaser.
• Monitoramento: Use chillers com displays digitais ou interfaces remotas para rastrear a temperatura e o fluxo, capturando problemas com antecedência para evitar danos a laser, como visto nos diagnósticos habilitados para IoT da Thermal Care.
• Escalabilidade: Para oficinas de cultivo, considere um chiller com design modular ou capacidade expansível para acomodar futuras atualizações a laser, conforme observado nas opções escaláveis ​​de chiller da Cloudray.

Conclusão

Os chillers são indispensáveis ​​para sistemas de corte a laser de alto desempenho, oferecendo o resfriamento de precisão necessário para evitar superaquecimento, garantir cortes consistentes e prolongar a vida útil do equipamento. De unidades compactas que alimentam pequenos lasers de oficina a modelos industriais que suportam linhas de produção de fábrica, os chillers aumentam a eficiência, protegem os componentes e aumentam a produtividade. Usando a lista de verificação fornecida e considerando fatores práticos como instalação e manutenção, os usuários podem selecionar um chiller adaptado às suas necessidades, alcançando cortes mais limpos, vida útil mais longa do equipamento e maior confiabilidade operacional, seja criando protótipos ou peças produtoras de massa.
