Was ist der Kaltschub?

Der Chiller Surge stellt eine erhebliche operative Herausforderung in Kühlsystemen dar, insbesondere bei großen HLK- und Industrieanwendungen in großem Maßstab. Dieser Abschnitt enthält eine umfassende Untersuchung des Kälteschusses, seiner Ursachen, Auswirkungen und Präventionsstrategien, die auf detaillierte Erkenntnisse zurückzuführen sind, um Fachleuten und Enthusiasten gleichermaßen ein gründliches Verständnis zu gewährleisten.

Definition und Mechanismus des Kälteflutes

Der Kaltschub wird als Zustand definiert, bei dem der Kondensatordruck die maximale Druckkapazität des Kompressors überschreitet, was zu einer Umkehrung des Kältemittelsflusss führt. Insbesondere, wenn der Kondensatordruck die Fähigkeit des Kompressors, den Vorwärtsfluss aufrechtzuerhalten, durch ein Beispiel übertrifft, bei dem ein Kompressorhub von 600 kPa (mit maximal 900 kPa und mindestens 300 kPa) durch einen Kondensatordruck von 1000 kPa - Ruhigungsströme nach hinten durch die Entladung durch den Kompressionslinie und dann durch den Kompressionslinie und dann durch den Entladungslinien über die Entladung durch die Entladung durch die Entladung durch die Entladung durch die Entladung durch die Entladung wird durch die Entladung durch die Entladung überschritten. Dieses Phänomen ist hörbar als laute, stöhnende oder quietschende Geräusch aus dem Kompressor offensichtlich, begleitet von großen Schwankungen in den gezogenen Verstärkern, was auf elektrische Instabilität hinweist.

Dieser Anstieg stört den normalen Dampfkompressionszyklus, der für die Aufrechterhaltung der Kühlungseffizienz von entscheidender Bedeutung ist. Es kann sowohl in luftgekühlten als auch in wassergekühlten Kühler auftreten, wobei bestimmte Risiken bei Systemen unter Hochdruckunterschieden oder Teilladungsbedingungen betrieben werden.

Ursachen des Kaltschusses

Mehrere Faktoren tragen zum Einsetzen des Kaltschusses bei, die jeweils auf Systemdesign, Wartung oder Betriebsbedingungen zusammenhängen:

1. Teilblockade in der Kondensatorrückgabelinie: Eine Einschränkung in der Kondensatorrückgabelinie reduziert den Kältemittelfluss unter dem erforderlichen Mindestmindestprogramm, wodurch sich der Druck im Kondensator aufgebaut hat. Dies kann sich aus Ablagerungen, Skalierungen oder unsachgemäßer Systemdesigns ergeben, was sich direkt auf die Fähigkeit des Kompressors auswirkt, Druck zu verwalten.
2. Kühlturm Probleme: Die Unfähigkeit des Kühlturms, die Wärme effektiv abzulehnen, ist eine häufige Ursache. Spezifische Probleme umfassen:
   • Börsenantriebsgurte oder motorische Fehler, Anhalten des Lüfterbetriebs.
   • Blattaufbau oder Schmutz reduzieren die Wasserverteilung über den Turm.
   • Blockierte Pumpensimer oder Skalierungen/Schmutz in Verteilungsschalen, behindert Wasserfluss und Wärmeableitungen. Diese Ausfälle führen zu erhöhten Kondensatortemperaturen und Drücken, wodurch das System in die Überspannungsbedingungen gedrückt wird.

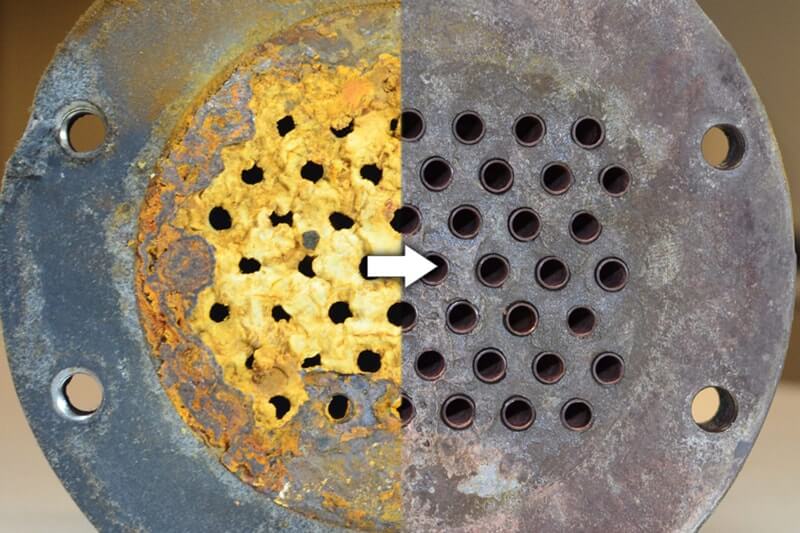

3. Verschmutzung in Kondensatorröhrchen: Im Laufe der Zeit können Kondensatorröhrchen Schmutz, Maßstab oder andere Verunreinigungen ansammeln und die Wärmeübertragungsoberfläche verringern. Dies verringert die Fähigkeit des Kondensators, Wärme abzulehnen, den Druck zu erhöhen und den Risiko zu erhöhen.
4. Teillastbetrieb: Der Betrieb eines Kühlers mit reduzierter Kapazität, insbesondere wenn die Last unter einen kritischen Schwellenwert fällt, kann zu nicht nachhaltigen Temperaturen und Drücken führen. Ohne ausreichender Gasstrom durch den Kompressor kann das System in Anstrengung eintreten, insbesondere in Systemen, die nicht mit Kapazitätsregelmechanismen ausgestattet sind.

Auswirkungen des Chiller -Anstiegs

Die Auswirkungen von Chiller Surge sind signifikant und können die Systemintegrität beeinträchtigen:

• Mechanische Beschädigung: Der Rückfluss von Kältemittel Probanden Der Kompressor zu mechanischer Spannung, potenziell schädige innere Komponenten wie Lager, Anstrengler oder Dichtungen, was zu kostspieligen Reparaturen oder Austausch führt.
• Betriebsstörung: Das laute Geräusch, das als Stöhnen oder Quietschen beschrieben wurde, und große Schwankungen in den gezogenen Verstärkern weisen auf eine operative Instabilität hin, die zu Systemstörungen und Ausfallzeiten führen kann, was sich auf die Produktivität auswirkt.
• Reduzierte Effizienz: Surge stört den normalen Kühlzyklus, verringert die Kühlungseffizienz und erhöht den Energieverbrauch, da der Kompressor kämpft, den Vorwärtsfluss aufrechtzuerhalten und möglicherweise die Betriebskosten zu erhöhen.

Präventions- und Minderungsstrategien

Die Verhinderung des Kälteschusses erfordert proaktive Design- und Wartungsansätze, wobei mehrere wirksame Methoden identifiziert wurden:

1. Variable -Geschwindigkeitsantriebe (VSDs) oder variable Frequenz -Laufwerke (VFDs):
   • Diese Geräte modulieren die Rotationsgeschwindigkeit des Kompressors so, dass sie dem Kühlangebot entspricht, und gewährleisten einen effizienten Betrieb über unterschiedliche Lasten. Durch die Reduzierung der Geschwindigkeit während des geringen Nachfrages verhindern VSDs/VFDs, dass der Kondensatordruck die Kapazität des Kompressors überschreitet und das Schleifenrisiko mildern.
2. Heißgas Bypass:
   • Dieses System lenkt einen Teil des heißen Kältemittelsgass von der Kompressorentladung zurück zum Verdampfereinlass. Es hält eine minimale Durchflussrate durch den Kompressor während niedriger Lastbedingungen, um einen kontinuierlichen Betrieb zu gewährleisten und einen Anstieg durch Stabilisierung des Gasflusss zu verhindern.
3. Variable Diffusoren:
   • In Kompressoren installiert, stellen variable Diffusoren den Spalt für den Kältemittelfluss in den Volute (das gekrümmte Entladungsrohr) ein. Diese Optimierung behält die Gasgeschwindigkeit und den Druckbilanz bei und verringert die Wahrscheinlichkeit eines Anstiegs, insbesondere bei Zentrifugalkompressoren.
4. Routinewartung:
   • Routineüberprüfungen für Blockaden in Kondensatorrückgabeteilen, um sicherzustellen, dass die Effizienz des Kühlturms durch Löschen von Trümmern, die Aufrechterhaltung des Pumpenbetriebs sowie die Reinigung von Kondensatorröhrchen zur Verhinderung von Verschmutzung erforderlich ist. Überwachungssystemdrücke und -temperaturen können frühe Anzeichen eines Anzeichens erkennen und zeitnahe Eingriffe ermöglichen.

Praktische Implikationen und Branchenkontext

Chiller Surge ist ein vermeidbares Problem mit erheblichen Auswirkungen auf die Systemzuverlässigkeit und die Betriebskosten. Zum Beispiel könnte eine Brauerei, die einen 30-Tonnen-Kältemittel zur Aufrechterhaltung der Fermentation bei 13 ° C verwendet, mit einem Anstieg ausgesetzt sein, wenn der Kühlturm aufgrund von Trümmern ausfällt, was zu Ausfallzeit- und Produktqualitätsproblemen führt. Die Implementierung von VSDs oder Heißgasbypass in solchen Systemen sorgt für die Stabilität, während regelmäßige Wartung die Anstieg des Fouling in industriellen Umgebungen wie Kühlanlagen verhindert.

Die aktuellen Trends, wie in den ASHRAE -Richtlinien und Ressourcen der HLK -Schule erwähnt, betonen intelligente Kontrollen und die Vorhersage, um die Vorbeugung von Anstieg zu verbessern und die Ziele zur Energieeffizienz zu stimmen. Wenn sich Chiller -Systeme weiterentwickeln, bleibt das Verständnis und die Behandlung von Surge für die Optimierung der Leistung und die Verlängerung der Lebensdauer der Geräte von entscheidender Bedeutung.

Vergleichstabelle: Chiller Surge Aspekte
