스크롤 압축기 설명 : 작동 방식과 중요한 이유

스크롤 압축기는 가정 이름이 아닐 수도 있지만, 우리가 매일 의존하는 많은 시스템의 조용한 발전소입니다. 집을 시원하게 유지하는 것부터 산업 공정이 원활하게 운영되는 것까지,이 장치들은 현대식 냉각 및 압축 기술의 초석으로 자리를 잡았습니다. 효율성, 내구성 및 혁신적인 디자인으로 유명한 스크롤 압축기는 피스톤 또는 로터리 스크류 압축기와 같은 전통적인 옵션에 대한 강력한 대안을 제공합니다. 이 깊은 다이빙에서는 엔지니어, HVAC 기술자이든, 에어컨의 윙윙 거리는 것에 대해 궁금해하는지, 우리는 그들이 어떻게 작동하는지, 눈에 띄는 혜택, 그리고 차이를 만드는 위치를 탐구 할 것입니다.

스크롤 압축기 란 무엇입니까?

핵심에서 스크롤 압축기는 두 개의 연동 나선형 스크롤을 사용하여 가스를 압축하기 위해 두 개의 연동 나선형 스크롤을 사용하는 양의 변위 압축기 유형입니다. 일부 모델은 공기를 처리하지만 냉각 시스템에서 대부분 냉매입니다. 하나의 두루마리는 고정되어 있고 볼트로 단단히 고정되어 있으며, 다른 궤도는 축에서 회전하지 않고 원형 움직임으로 그 주위의 궤도를 원형으로 고정시킵니다. 이 독특한 액션은 포켓에 가스를 가스로 잡아 내면으로 나선형으로 수축하여 가스를 압축하여 중앙 출구를 통해 고압으로 방출합니다.

트위스트 로터가있는 고르지 않은 왕복 운동 또는 로터리 스크류 압축기에 의존하는 피스톤 압축기와 달리 스크롤 압축기는 매끄럽고 연속적인 흐름으로 작동합니다. 이 디자인은 궤도 스크롤, 모터 및 몇 가지지지 구성 요소를 최소로 줄이면서 많은 대안보다 간단하고 신뢰할 수 있습니다. Copeland와 같은 회사가 개척 한 1980 년대 상업 데뷔 이후 Scroll Compressors는 HVAC, 냉장 및 틈새 산업 응용 분야의 필수품이되었습니다.

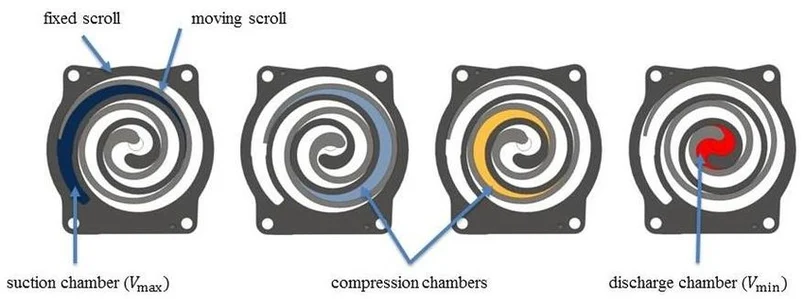

스크롤 압축기는 어떻게 작동합니까?

스크롤 압축기의 마법은 우아하고 거의 최면 작업에 있습니다. 프로세스에 대한 자세한 내용은 다음과 같습니다.

1. 가스 섭취: 저압 가스는 두루마리의 바깥 쪽 가장자리에있는 입구 포트를 통해 들어갑니다. HVAC 시스템에서, 이것은 전형적으로 증발기에서 끌려온 R-410A와 같은 냉매입니다.
2. 가스를 포획합니다: 궤도 스크롤이 전기 모터와 크랭크 샤프트에 의해 움직이면서 두 스크롤 사이에 초승달 모양의 주머니를 형성합니다. 이 포켓은 가스를 밀봉하여 바깥쪽으로 빠져 나오지 않습니다.
3. 압축 단계: 궤도 모션은이 주머니의 크기를 꾸준히 줄여 가스가 중앙으로 밀려 나면 가스를 압박합니다. 이것은 약 2 ~ 2.5 회전에 걸쳐 발생하며, 여러 포켓이 원활한 흐름을 위해 동시에 압축됩니다.
4. 해고하다: 가스가 중심에 도달하면 이제 고압으로 고정 된 스크롤의 방전 포트를 통해 나옵니다. 비 환전 밸브는 종종 백 플로우가 사이클을 방해하지 않도록합니다.
5. 연속주기: 프로세스는 중단없이 반복되어 피스톤 압축기의 간헐적 버스트와 같은 경우에 맥동없이 압축 가스의 정상 스트림을 전달합니다.

이 유체 운동은 스크롤 압축기를 차별화하는 것입니다. ScienceDirect에 따르면, 단일 사이클 내에서 여러 단계에서 가스를 압축하는 능력은 열역학적 효율을 향상시켜 에너지 손실을 최소화합니다. 일부 디자인에는 팁 씰 (스크롤 가장자리의 작은 산마루)가 누출을 줄이기 위해 팁 씰이 포함되어 있지만, 고정밀 제조는 종종 이러한 선택 사항을 만듭니다.

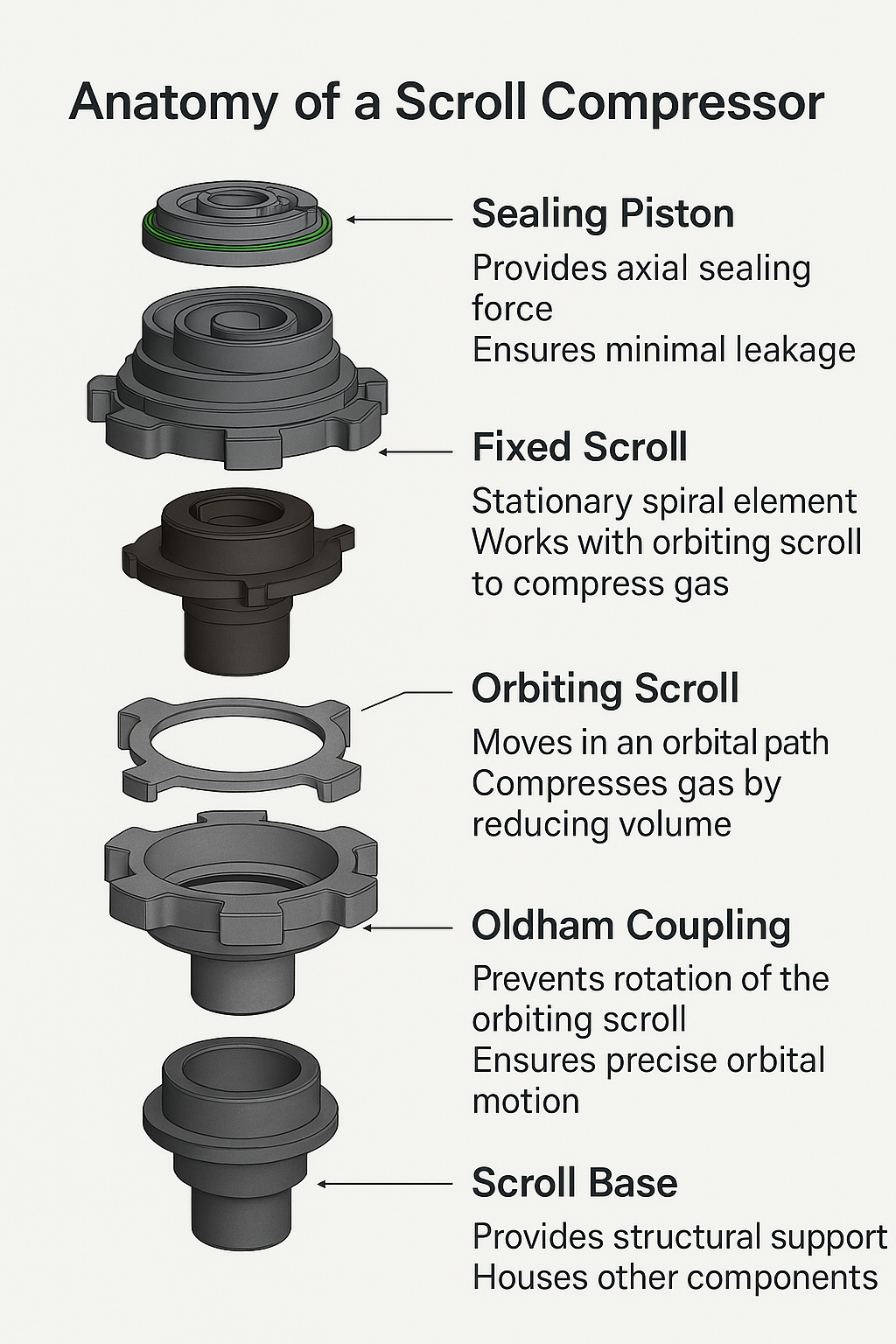

스크롤 압축기의 해부학

스크롤 압축기의 단순성은 강도입니다. 주요 구성 요소에는 다음이 포함됩니다.

• 고정 스크롤: 일반적으로 주철 또는 알루미늄으로 만들어진 고정 나선형은 하우징에 볼트로 고정됩니다.
• 궤도 스크롤: 크랭크 샤프트 또는 편심 샤프트를 통해 모터에 연결된 움직이는 상대방은 일부 모델에서 최대 3,600 rpm의 속도로 궤도를 엽니 다.
• 모터: 궤도 스크롤, 종종 시스템 크기에 따라 단상 또는 3 상 모터에 전원을 공급합니다.
• 주택: 스크롤을 미크론 수준 정밀도와 정렬하고 냉매 또는 공기를 포함하는 강력한 케이싱.
• 입구 및 출구 포트: 가스 흐름을 최적화하기 위해 전략적으로 배치되며, 종종 공기 취급 모델에서 필터 또는 머플러가 있습니다.

고급 버전에는 냉장 유닛의 윤활을위한 오일 주입 또는 열 소산을위한 공기 공냉 지느러미가 포함될 수 있습니다. Atlas Copco가 강조하는 것처럼 오일 프리 모델은 오염 물질이없는 공기가 필요한 산업에 적합한 윤활을 제거합니다.

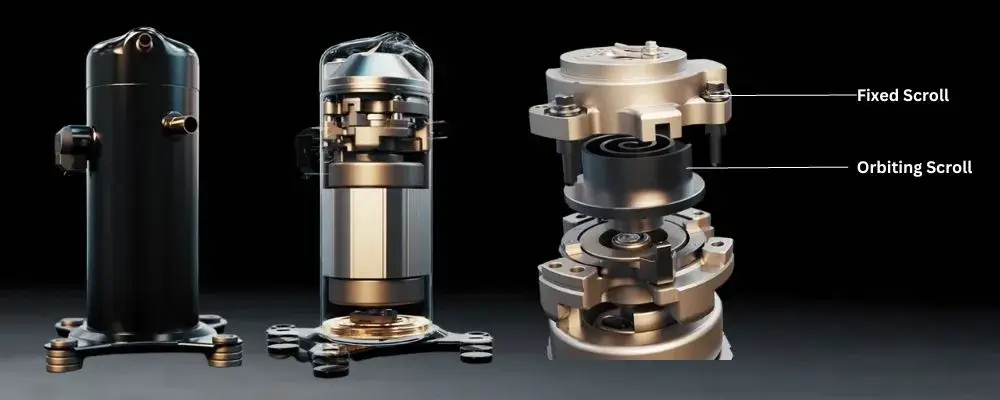

스크롤 압축기가 빛나는 이유 : 최고의 이점

스크롤 압축기는 광범위한 채택을 설명하는 일련의 장점을 가져옵니다.

• 에너지 효율: Rasmech는 Scroll 압축기가 왕복 모델보다 약 25% 적은 에너지를 사용하는 Purdue University 연구를 인용합니다. 연속 압축은 피스톤 시스템의 스타트 톱 에너지 스파이크를 피합니다.
• 속삭임 운영: 궤도 모션은 최소한의 진동을 일으켜 소음 수준을 48-55 DBA의 낮게 유지합니다. 이것은 가정, 사무실 또는 병원에 적합합니다.
• 유지 보수가 적습니다: 하나의 움직이는 두루마리와 밸브 나 피스톤이 마모되지 않으면 유지 보수는 산들 바람입니다. Atlas Copco에 따라 오일이없는 옵션은 오일 변경을 완전히 건너 뛰고 비용을 더 많이 줄입니다.
• 타의 추종을 불허하는 신뢰성: 부품이 적 으면 실패 지점이 적습니다. 시간이 지남에 따라 스크롤은 피스톤 링처럼 마모하는 것과는 대조적으로 공차를 강화하고 성능을 향상시킬 수 있습니다.
• 액체 내성: ScienceDirect는 많은 경쟁 업체와 달리 소량의 액체 냉매 (냉장에서 일반적인 문제)를 처리하는 능력을 지적합니다.

플립 측면 : 알아야 할 제한

스크롤 압축기는 완벽하지 않습니다. 계량 할 사항은 다음과 같습니다.

• 더 높은 선불 비용: 스크롤의 정밀 가공은 초기 가격을 올리며, 때로는 기본 피스톤 장치보다 20-30% 더 많습니다.

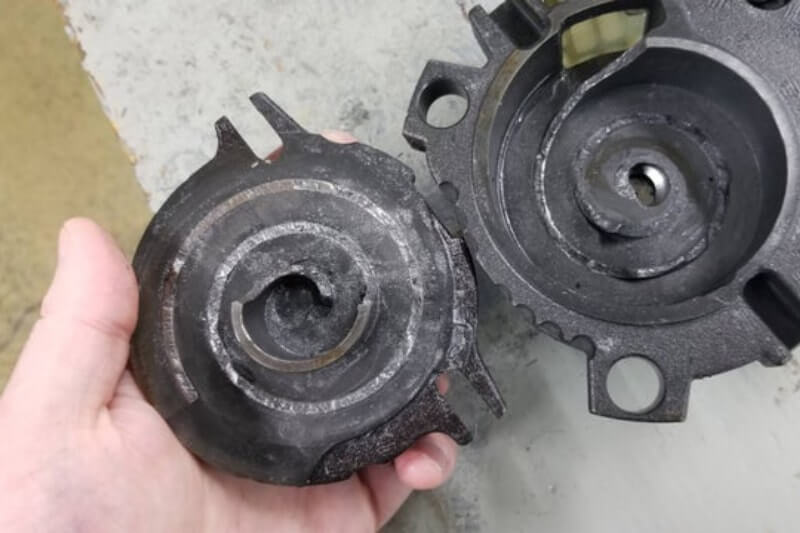

• 수리 문제: 타이트한 공차는 손상된 스크롤이 종종 수리보다는 전체 교체가 필요하지만 실패는 드물다는 것을 의미합니다.
• 용량 천장: 그들은 약 60 톤의 냉각 용량을 차지하므로 나사 또는 원심 압축기가 인수하는 대규모 산업 요구에 덜 이상적입니다.

스크롤 압축기가 영향을 미칩니다

그들의 다양성은 응용 프로그램에서 빛납니다.

• HVAC 시스템: 주거 분할 시스템, 옥상 유닛 및 히트 펌프에서 발견되며 조용함과 효율성을 위해 유명합니다. 스크롤 압축기 덕분에 3 톤 홈 AC 장치는 70% 효율로 윙윙 할 수 있습니다.
• 냉각: 액체 내성이 신뢰성을 보장하는 냉장 또는 양조장을위한 냉각기 전원. 정확도로 55 ° F 발효 탱크를 유지하는 와이너리를 상상하십시오.
• 의료 및 식품 산업: 오일 프리 스크롤 압축기는 인공 호흡기 또는 식품 포장 용 깨끗한 공기를 제공하며 엄격한 규제 표준을 충족시킵니다.
• 자동차: 소형 스크롤 장치 냉장 전기 자동차 캐빈, 공간이 단단한 후드 아래에 꼭 맞습니다.

실제 예를 들어보십시오 : 발효 중에 물이 냉각 된 스크롤 압축기가 장착 된 물 냉각기를 사용하는 작은 양조장. 꾸준한 출력은 온도를 정확하게 유지하는 반면, 조용한 운영은 직원이 산만하지 않고 작동하게합니다.

오늘날 스크롤 압축기가 중요한 이유

에너지 비용 상승과 환경 초점의 시대에 스크롤 압축기는 제공합니다. 그들의 효율성은 유틸리티 청구서를 삭감하는 반면 석유가없는 모델은 석유 처리 문제를 피함으로써 지속 가능성 목표와 일치합니다. Rasmech가 지적했듯이, 왕복 압축기에 대한 25% 에너지 절약은 중형 시설의 경우 매년 수천 달러로 변환 될 수 있습니다. 한편, 그들의 신뢰성은 가동 중지 시간을 줄입니다. 매 분마다 계산되는 산업의 중요한 요소입니다.

올바른 스크롤 압축기 선택

스크롤 압축기를 선택한다는 것은 필요에 따라 일치하는 것을 의미합니다.

• 용량: 5 톤의 유닛은 작은 사무실에 적합합니다. 20 톤은 공장 바닥을 식힐 수 있습니다.
• 유형: 냉장 용 오일 러브리트, 깨끗한 공기 응용 분야 용 오일.
• 소음: Silence가 핵심 인 경우 DBA 등급을 확인하십시오. 48 DBA는 가정 환경에서 60 DBA를 이겼습니다.

최종 생각

스크롤 압축기는 무대 뒤에서 작동 할 수 있지만 현대 생활의 영향은 전면 및 중심입니다. 효율성, 조용한 신뢰성 및 적응성의 조화는 냉각 및 압축 문제에 대한 현명한 선택입니다. HVAC 시스템을 개조하거나 냉장 설정 설계 또는 산업 업그레이드를 탐색하든 스크롤 압축기는 입증 된 솔루션을 제공합니다. 그들이 행동하는 것을보고 궁금하십니까? 컴프레서 전문가와 연결하여 프로젝트에 완벽하게 맞는 것을 찾아 조용한 스크롤 기술을 잠금 해제하십시오!
